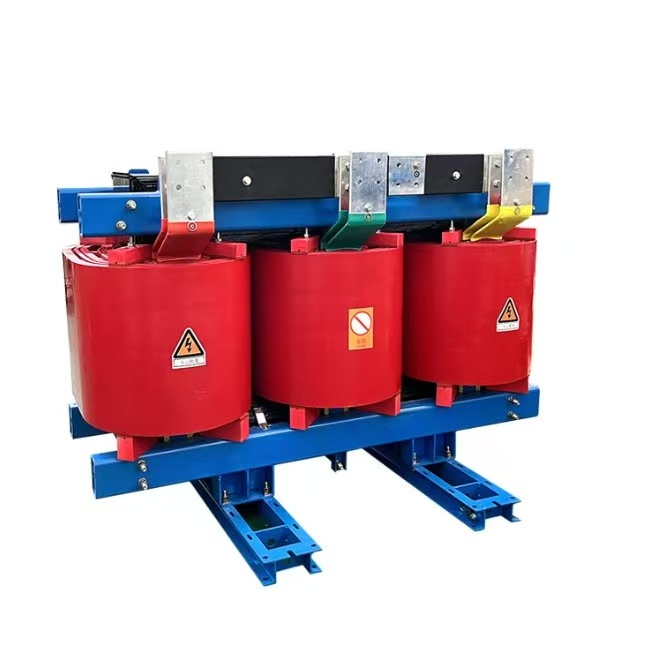

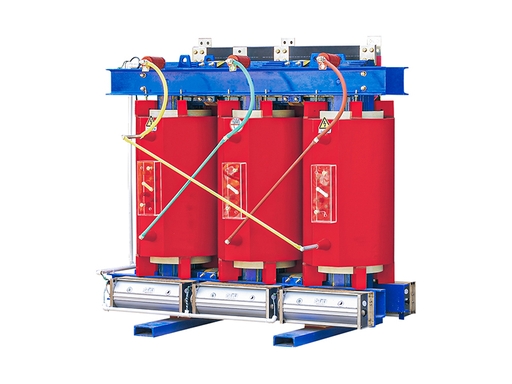

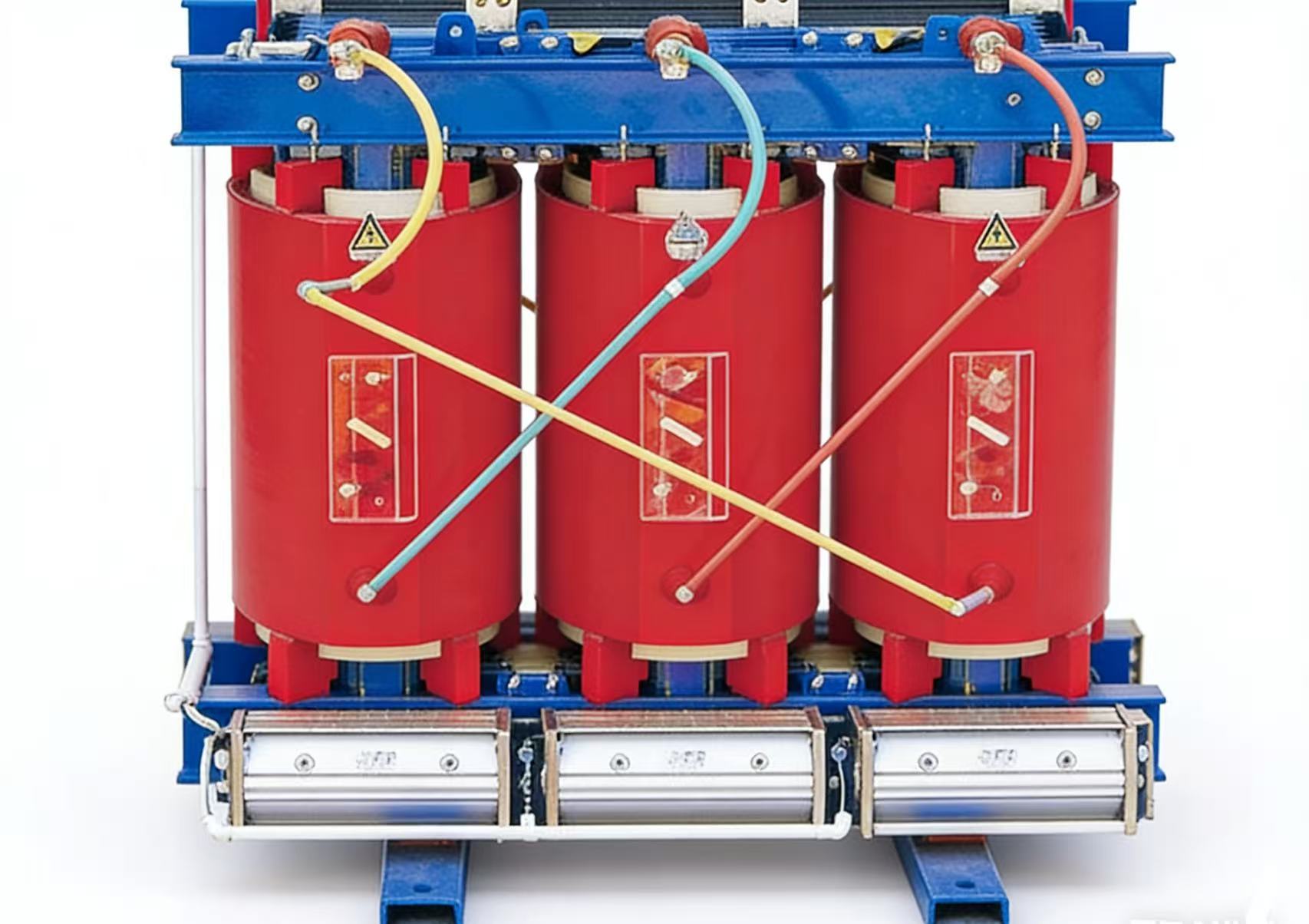

luftisolierter Trockentransformator
1. Bessere Energieeffizienz: Energieeffizienzklasse 11, geringere Verluste als SCB10, höhere Energieeinsparung im Langzeitbetrieb.
2. Sicherheit und Brandschutz: Ölfrei, Epoxidharz-Guss, flammhemmend und explosionsgeschützt, kann in Innenräumen/Lastzentren installiert werden.
3.Stabil und zuverlässig: Starke Kurzschlussfestigkeit, kleine Teilentladung, gute Isolationsleistung.
4. Geräuscharm und leise: Optimierter Eisenkern, geringere Geräuschentwicklung, geeignet für Wohngebiete und Krankenhäuser.
5. Witterungsbeständig und wartungsfrei: Feuchtigkeitsbeständig, staubdicht und schmutzabweisend, ölfreie Wartung, längere Lebensdauer.
Produktdetails zum 35-kV-Trockentransformator SCB11 aus Epoxidharz
I. Produktdefinition und anwendbare Standards
Der 35-kV-Trockentransformator SCB11 in Epoxidharz-Gussbauweise ist ein verlustarmer Dreiphasen-Trockentransformator vom Typ 11 und eine verbesserte Version des SCB10. Er zeichnet sich durch deutliche Verbesserungen bei Leerlauf- und Lastverlusten, Isolationszuverlässigkeit, Geräuschreduzierung und Kurzschlussfestigkeit aus.
Modellerklärung:
S: Dreiphasig
C: Epoxidharz-Gussisolierung
B: Folienwicklung
11: Leistungsstufencode, der dem nationalen Standard Typ 11 für verlustarme Systeme entspricht.
Dieses Produkt entspricht folgenden Normen:
GB/T 10228-2015 Trockentransformatoren – Technische Parameter und Anforderungen
GB 1094.11-2013 Leistungstransformatoren – Teil 11: Trockentransformatoren
IEC 60076-Reihe
Isolationsklasse: Klasse F (max. Betriebstemperatur 155 °C)
Brandverhalten: entspricht GB/T 14598.13, Flammschutzklasse FV0, nicht entflammbar, keine giftigen Dämpfe.
Es verfügt über eine ölfreie Konstruktion, die Ölleckagen, Brand- und Explosionsrisiken vollständig ausschließt und es somit ideal für Standorte mit strengen Umwelt- und Brandschutzauflagen macht.
II. Wichtigste technische Parameter (anpassbar)
| Artikel | Standardspezifikation | Notizen |
Nennspannung (Hoch-/Niederspannung) |
Hochspannung: 35 kV, Abgriff außerhalb des Stromkreises ±2 × 2,5 % Niederspannung: 0,4 kV (3-phasig, 4-Leiter) |
0,69 kV/1,14 kV einstellbar; Einstellung nur bei ausgeschaltetem Strom |
Nennkapazität |
Standard: 30 kVA–2500 kVA, bis zu 3150 kVA |
100.200.400.630.1000.1600.2000 kVA |
Verbindungsgruppe |
Dyn11 (Standard) |
Hochspannungs-Dreieckschaltung, Niederspannungs-Sternschaltung mit Neutralleiter; erfüllt Erdungs- und Schutzanforderungen |
Kühlmodus |
AN (Natürliche Kühlung) / AF (Zwangskühlung) |
AN: 120 % Nennlast im Dauerbetrieb AF: 150 % Nennlast (Dauerbetrieb) |
Isolierung & Temperaturanstieg |
Klasse F; Wicklung 100 kΩ, Kern 80 kΩ |
Vakuumgießen + Glasfaser; PD ≤10 pC |
Schutzgrad |
IP20-Standard, IP30/IP40 optional |
IP20: Saubere Innenräume; IP40: Außenbereich/staubig |
Frequenz |
50 Hz (Standard), 60 Hz anpassbar |
Für Inlands- und Exportprojekte |
Umgebungsbedingungen |
Höhe ≤1000m; -5℃~+40℃; Luftfeuchtigkeit ≤95 % |
Isolierung für große Höhen reduziert; Kältebeständigkeit optional |
Niederlage (gegen SCB10) |
Leerlaufverlust ↓12 %; Lastverlust ↓10 % |
z.B. 1000 kVA: Leerlauf ≈1200 W, Last ≈10000 W |
Leerlaufstrom |
≤2,5 % (≥100 kVA) |
Geringere Blindverluste, höherer Leistungsfaktor |
Kurzschlussimpedanz |
6 % (Standard), 4 %/8 % anpassbar |
Bessere Kurzschlussfestigkeit als der nationale Standard |
III. Merkmale der baulichen Konstruktion
Kernsystem
Hochwertiger, hochpermeabler, kornorientierter, kaltgewalzter Siliziumstahl (0,30–0,35 mm), 45°-Stufenüberlappungsverbindung.
Epoxidbeschichtung für Feuchtigkeits- und Rostbeständigkeit.
Befestigung mit nichtmagnetischen Bändern, geringe Vibration und Geräuschentwicklung.Geräuschpegel: 3–4 dB(A) niedriger als SCB10, im Allgemeinen ≤55 dB(A).
Wickeltechnik
Niederspannungswicklung: hochpräzise Kupferfolie; Hochspannungswicklung: sauerstofffreier Kupferleiter.
Vakuum-Epoxidharz-Guss mit Glasfaserverstärkung, keine Blasen oder Hohlräume, extrem hohe mechanische Festigkeit.
Gleichmäßige Stromverteilung, geringe Wirbelstromverluste.Hervorragende Kurzschluss- und Blitzstoßfestigkeit.
Temperaturkontrolle und -überwachung
Standardmäßiger intelligenter PT100-Temperaturregler: Übertemperaturalarm, Abschaltung, automatische Lüftersteuerung.
Optionale RS485-Schnittstelle (Modbus) für SCADA-/Fernplattformen zur Unterstützung des unbemannten Betriebs.
Sensoren sind in die Wicklungen integriert, um präzise Messungen zu ermöglichen.
Einhausung und Schutz
Kaltgewalzter Stahl mit elektrostatischer Pulverbeschichtung, optimierte Lüftungsschlitze.
Schutzart IP30/IP40 mit Regen- und Staubschutz.
Abnehmbare Struktur für einfache Wartung.Kupferanschlüsse mit niedrigem Kontaktwiderstand und zuverlässiger Verbindung.
Stufenschalter & Verkabelung
Stufenschalter im abgeschalteten Zustand auf der Hochspannungsseite, zuverlässiger Kontakt.
Niederspannungs-Kupfer-Stabklemmen für einfache Verdrahtung und Erweiterung.
IV. Kernleistungsvorteile (gegenüber SCB10)
Höhere Energieeinsparung
Entspricht dem Niedrigverluststandard Typ 11.
Bei einer Betriebsdauer von unter 8000 Stunden pro Jahr und einer Auslastung von 70 % spart eine 1000-kVA-Einheit im Vergleich zu SCB10 600–800 kWh pro Jahr, wodurch die Stromkosten über den 20-jährigen Lebenszyklus erheblich gesenkt werden.
Sichererer Brand- und Explosionsschutz
Ölfrei, Isolierung der Klasse F, schwer entflammbar gemäß FV0, keine Schadstoffe oder giftigen Gase.
Kann ohne Ölgruben oder Brandschutztrennung direkt in Lastzentren von Gebäuden (Hochhäuser, Krankenhäuser, U-Bahnen) installiert werden.
Stärkere Anpassungsfähigkeit an die Umwelt
Vollständig abgedichtetes Gehäuse: feuchtigkeitsbeständig, staubdicht, salznebelbeständig, kondensationsbeständig.
Stabil in küstennahen, chemischen und staubigen Umgebungen.
Nach längerer Stillstandszeit ist kein Vortrocknen erforderlich.
Hohe Zuverlässigkeit & Wartungsfrei
Teilentladungen ≤10pC, langsame Isolationsalterung.
Kein Ölwechsel oder Nachfüllen erforderlich; nur regelmäßige Reinigung und Überprüfung der Anschlüsse.
Geplante Lebensdauer: 25–30 Jahre.
Geringerer Lärm
Optimierte Kern- und Wicklungsstruktur, geeignet für Wohngebiete, Schulen und Krankenhäuser.
V. Typische Anwendungen
Stromnetz: 35-kV-Umspannwerke, Sanierung des städtischen/ländlichen Stromnetzes, Umspannwerke in Industriegebieten
Öffentliche Gebäude: Büros, Einkaufszentren, Flughäfen, U-Bahnen, Krankenhäuser, Schulen
Gefährliche Industriezweige: Chemieparks, Kohlebergwerke, Ölraffinerien, Pharmazeutika
Küsten- und Gebiete mit hoher Luftfeuchtigkeit
Neue Energie: kleine und mittlere Photovoltaik-/Windparks
VI. Installation, Betrieb und Wartung
Installation
Ebenes Betonfundament, gute Belüftung; Temperaturdifferenz zwischen Ein- und Auslass ≤15℃.
Zuverlässige Erdung (Widerstand ≤4Ω).
Korrekte Abzweigposition; Klemmen festgezogen.
Routinewartung
Reinigen Sie das Gehäuse und die Lüfterfilter alle 3 Monate.
Überprüfen Sie die Funktionen des Temperaturreglers monatlich.
Überprüfen Sie die elektrischen Anschlüsse alle 6 Monate und ziehen Sie sie fest.Keine Ölwartung erforderlich.
Inbetriebnahme und Tests
Vorinbetriebnahmeprüfungen: Isolationswiderstand, Verhältnis, Vektorgruppe, Gleichstromwiderstand, Spannungsfestigkeit.
Vorbeugende Prüfungen alle 5 Jahre: dielektrischer Verlust, Teilentladung, Isolationsprüfung.
Fehlerbehandlung
Übertemperaturalarm: Last, Belüftung und Steuerung prüfen.
Auslösung: Vor dem Neustart auf Kurzschluss, Überlastung oder Isolationsfehler prüfen.
Demontage nur durch qualifiziertes Personal.
Lagerung und Transport
In einem trockenen, gut belüfteten Lager aufbewahren; die Isolierung regelmäßig prüfen.
Sicher fixiert während des Transports; feuchtigkeitsbeständig, staubdicht, stoßfest.
VII. Auswahl- und Anpassungsvorschläge
Kapazität: Wählen Sie eine Auslastung von 70%–80% mit einer Reserve von 15%–20%.
Kühlung: AN für ≤630 kVA und stabile Last; AF für >630 kVA, hohe Temperatur oder schwankende Last.
Schutzart: IP20 für saubere Innenräume; IP30 für staubige Werkstätten; IP40 für Außenbereiche/halb-Außenbereiche.
Optionen: RS485+Modbus für Fernüberwachung; Heizung für niedrige Temperatur; Antifouling-Wicklung für verschmutzte Bereiche.
