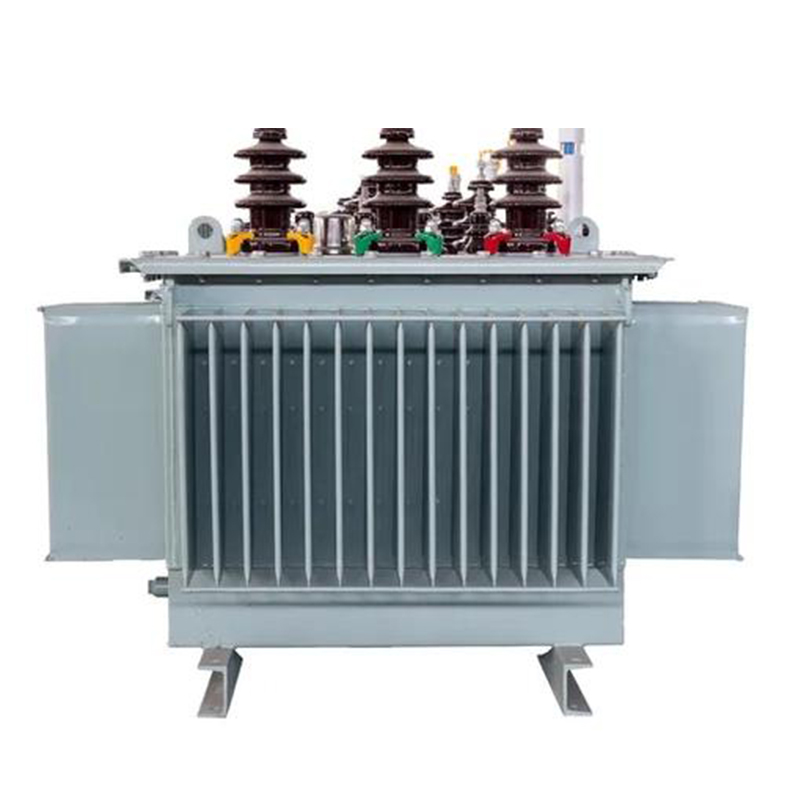

S23-M 10 kV vollständig abgedichteter Ölverteilungstransformator
I. Produkteinführung
Die Serie S23-M ist ein dreiphasiger, ölgekühlter und vollständig abgedichteter Verteiltransformator der Energieeffizienzklasse 1 gemäß GB 20052-2024. Er verfügt über einen hochpermeablen Siliziumstahlkern, Vollkupferwicklungen und eine gewellte, vollständig abgedichtete Öltankkonstruktion und entspricht den Normen GB/T 6451, GB 1094 und weiteren relevanten Standards.
Das Produkt zeichnet sich durch extrem niedrige Verluste, hohe Zuverlässigkeit, wartungsfreien Betrieb und lange Lebensdauer aus und ist ein standardmäßiger, energiesparender Öltransformator, der in neuen Stromnetzen, der industriellen und gewerblichen Stromverteilung, Systemen für erneuerbare Energien und öffentlichen Gebäuden weit verbreitet ist.
II. Technische Kernparameter (anpassbar)
Bemessungsspannung: Hochspannung 10 kV (6/10,5/11 kV optional), Niederspannung 0,4 kV
Nennleistung: 30–2500 kVA
Phase/Frequenz: Dreiphasig, 50 Hz
Vektorgruppe: Dyn11 (empfohlen), Yyn0
Stufenschalter-Umschaltverfahren: Stufenschalter außerhalb des Stromkreises, ±2 × 2,5 %
Kühlmethode: ONAN (Öl, natürliche Luft, natürliche Kühlung)
Isolationsklasse: Klasse A, Temperaturanstieg ≤ 60 K
Impedanzspannung: 4,0 % – 6,0 % (abhängig von der Kapazität)
Schutzart: IP54
Teilentladung: ≤ 10 pC
Geräuschpegel: ≤ 50–55 dB (in 1 m Entfernung)
Energieeffizienzstufe: GB 20052-2024 Stufe 1 Energieeffizienz
III. Hauptmerkmale
1. Energieeffizienzstufe 1 – Maximale Energieeinsparung
Die Leerlauf- und Lastverluste liegen deutlich unter den nationalen Normen und sind wesentlich geringer als bei Transformatoren der Klassen S11 und S13, wodurch die Stromkosten langfristig gesenkt und eine schnelle Amortisation der Investition gewährleistet wird.
2. Vollständig abgedichtet, wartungsfrei
Der gewellte Öltank isoliert Luft und Feuchtigkeit, verhindert die Alterung des Isolieröls und ermöglicht einen lebenslangen ölfreien Austausch sowie einen wartungsfreien Betrieb.
3. Hohe Kurzschlussfestigkeit
Vollkupferwicklungen, eine optimierte Amperewindungsverteilung und eine robuste Konstruktion gewährleisten eine hohe Widerstandsfähigkeit gegen Kurzschlusseinwirkungen und einen stabilen Betrieb.
4. Geräuscharm und vibrationsarm
Die mehrstufige Überlappkernkonstruktion und die Anti-Lockerungs-Struktur reduzieren Lärm und Vibrationen effektiv und eignen sich für Wohngebiete, Schulen und Krankenhäuser.
5. Ausgezeichnete Überlast- und Umweltanpassungsfähigkeit
Die optimierte Ölkanalkühlung ermöglicht kurzzeitigen Überlastbetrieb. Geeignet für die Außeninstallation, Mastmontage und Kastenschaltanlagen; anpassungsfähig an hohe/niedrige Temperaturen, Luftfeuchtigkeit und staubige Umgebungen.
6. Sicher, zuverlässig und lange Lebensdauer
Ausgestattet mit Druckentlastungsventilen, Temperaturregelung und Gasschutz, gewährleistet dies eine hohe Betriebssicherheit und eine langsame Alterung der Isolierung für eine verlängerte Lebensdauer.

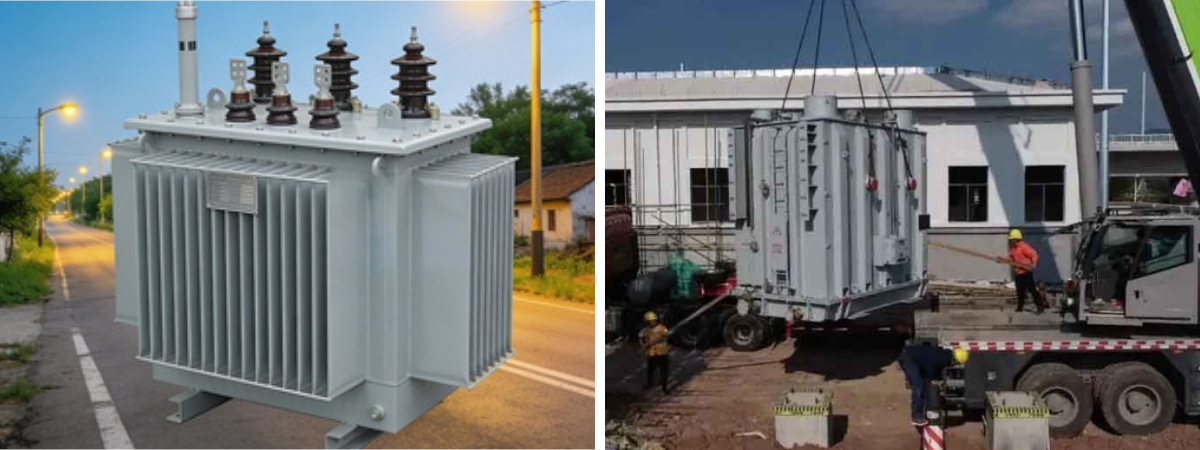

![3-Phasen-Leistungstransformator]( "3-Phasen-Leistungstransformator")
IV. Anwendungsszenarien
Stromnetzbau & -modernisierung: Städtische und ländliche Verteilungsnetze, Kastenumspannwerke, im Freien auf Masten montierte Transformatoren
Industrie- und Gewerbeanlagen: Industrieparks, Fabriken, Einkaufszentren, Hotels, Bürogebäude
Öffentliche Infrastruktur: Krankenhäuser, Schulen, Rechenzentren, Schienenverkehr, Flughäfen und Bahnhöfe
Projekte für erneuerbare Energien: Photovoltaik, Windkraft und Energiespeicher- und Verteilungssysteme
Anwendungen mit hohen Anforderungen: Projekte mit hohen Auslastungsgraden, langfristigem Betrieb und strengen Anforderungen an Energieeinsparung und Geräuschreduzierung.
