I. Produkteinführung

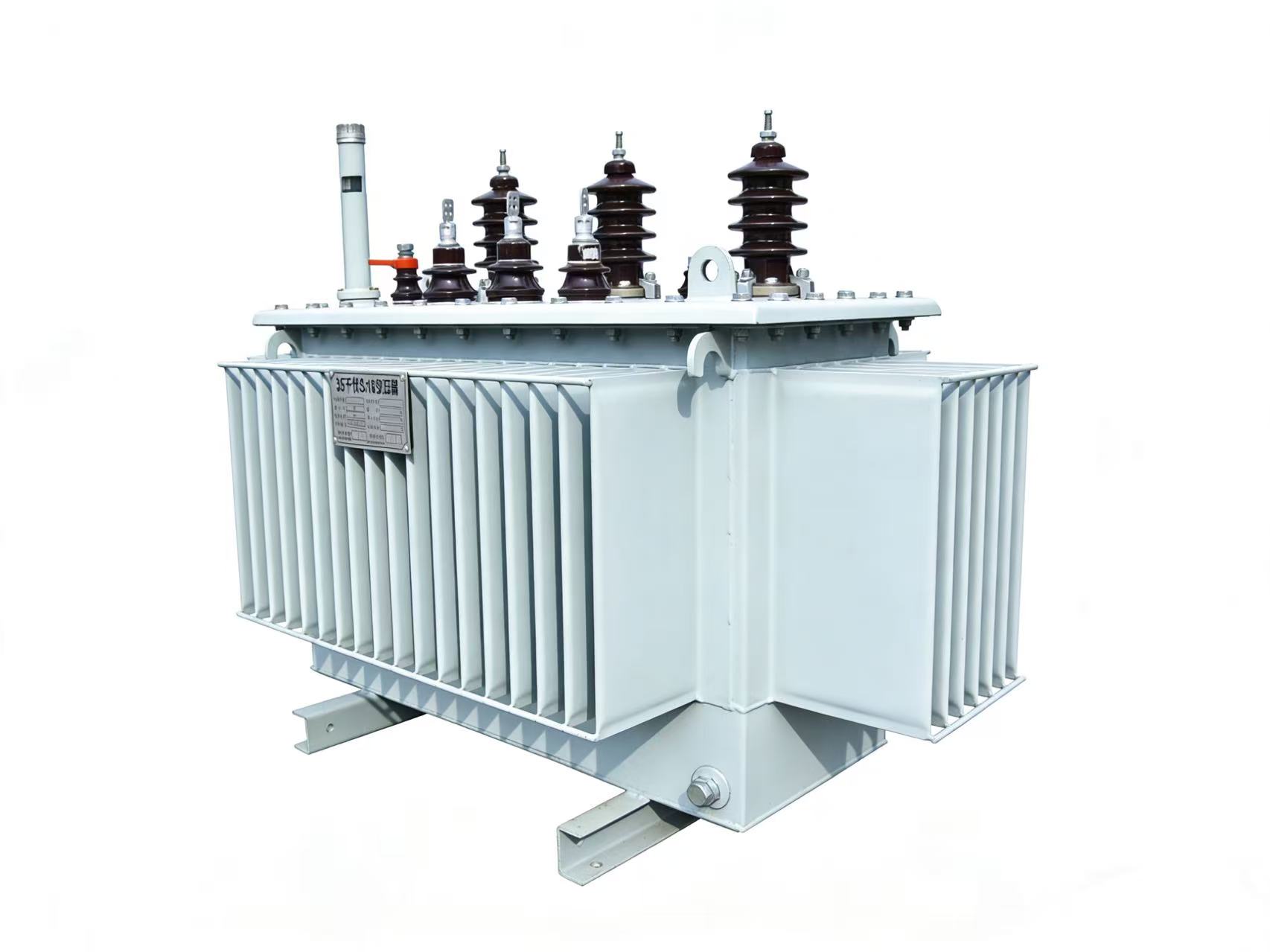

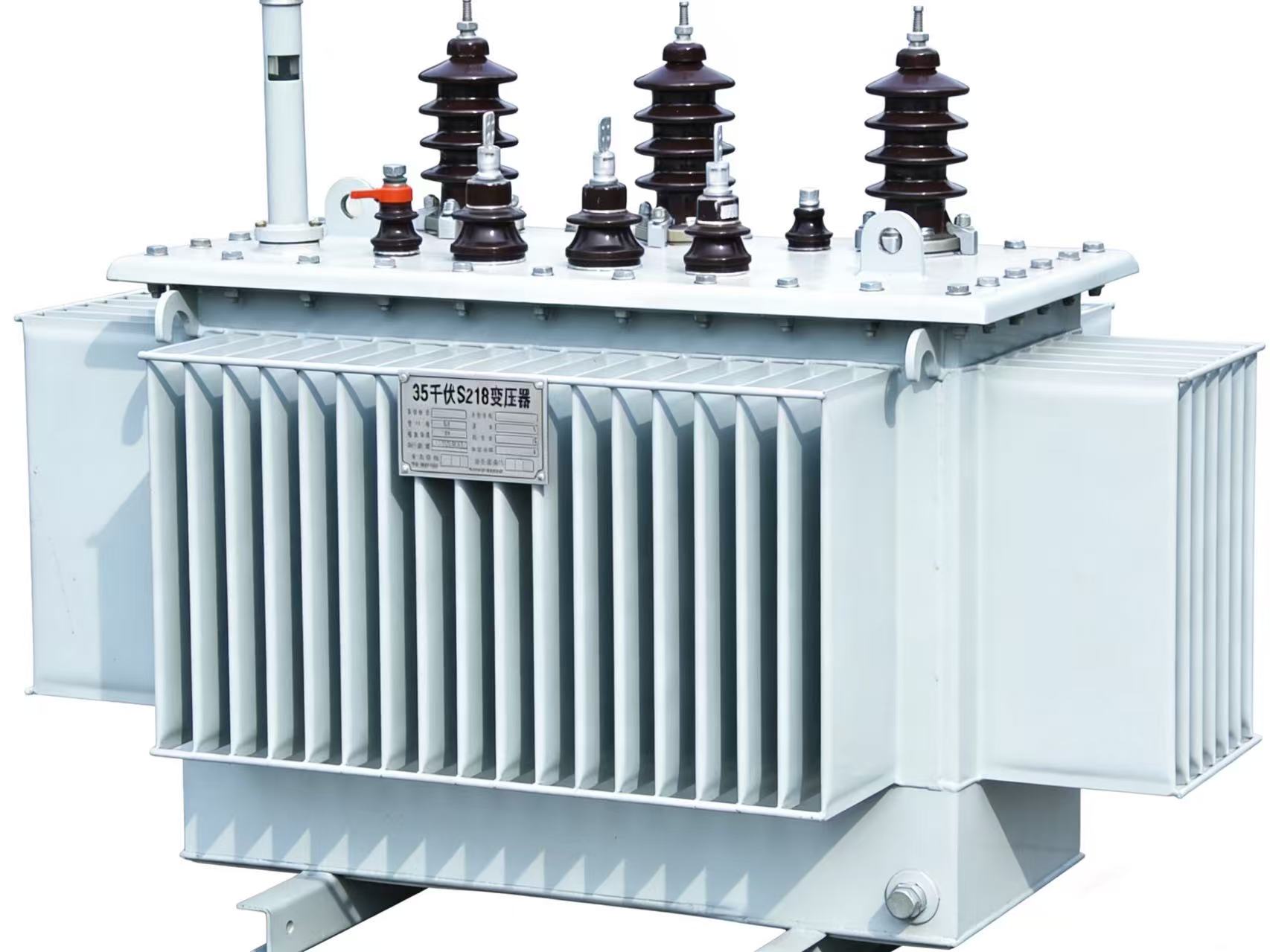

Der dreiphasige, ölgekühlte Stufenschaltertransformator SZ18 ist eine neue Generation hocheffizienter und energiesparender Kernkomponenten für die Energieübertragung und -verteilung. Er deckt die Spannungsklassen 10 kV, 35 kV, 66 kV und 110 kV mit einem Leistungsbereich von 6300 kVA bis 63000 kVA ab.

Durch die Verwendung eines hochwertigen Siliziumstahlkerns und Vollkupferwicklungen in Kombination mit Spannungsregelung unter Last und einer vollständig abgedichteten, ölgekühlten Konstruktion zeichnet sich der Transformator durch geringe Verluste, niedriges Geräuschniveau, hohe Zuverlässigkeit und hohe Kurzschlussfestigkeit aus. Er erfüllt die Anforderungen an eine stabile Stromversorgung und Echtzeit-Spannungsregelung für Stromnetze, Industrieanlagen, Stadien und weitere Anwendungsbereiche.

Dieses Produkt entspricht der nationalen Normreihe GB 1094 und eignet sich für neu gebaute Umspannwerke sowie für die energiesparende Modernisierung alter Anlagen.

II. Technische Parameter (Beispiel: SZ18‐12500kVA/35kV) (anpassbar)

• Nennleistung: 12500 kVA

• Spannungskombination: Hochspannung 35 kV, Niederspannung 0,4 kV

• Spannungsregelung: Stufenschalterumschaltung unter Last

• Verbindungsgruppe: Dyn11

• Isolationsniveau: Hochspannung 95 kV, Niederspannung 4 kV

• Überlastfähigkeit: 1,2-fache Nennkapazität, nachhaltig für 4 Stunden

• Kühlmodus: ONAN / ONAF

• Schutzklasse: IP00

• Betriebstemperatur: -40℃ ~ +40℃

• Energieeffizienzniveau: Nationaler Standard Stufe 3 und höher

III. Hauptmerkmale

1. Hohe Effizienz und Energieeinsparung

   Durch die optimierte Kern- und Wicklungskonstruktion werden Leerlauf- und Lastverluste deutlich reduziert, wodurch die Stromkosten für den Langzeitbetrieb gesenkt werden.

2. Spannungsstabilisierung unter Last

   Automatische Spannungsregelung unter Last, Ausgleich von Lastschwankungen zur Gewährleistung einer stabilen Spannung und Gerätesicherheit.

3. Hohe Zuverlässigkeit

   Vollkupferwicklungen mit hochwertigem Isolieröl zeichnen sich durch eine hohe Kurzschluss- und Stoßfestigkeit aus und eignen sich für den langfristigen Dauerbetrieb.

4. Einfache Wartung

   Die geschlossene Konstruktion ist mit Ölstands- und Öltemperaturüberwachung sowie Sicherheitsvorrichtungen ausgestattet, die eine sichtbare Statusanzeige sowie eine einfache Bedienung und Wartung ermöglichen.

5. Geräuscharm und geringe Teilentladung

   Strukturelle Stoßdämpfung und Geräuschreduzierung, geringe Teilentladungen und Vibrationen, geeignet für Innenräume und dicht besiedelte Gebiete.

6. Starke Anpassungsfähigkeit an die Umwelt

   Stabiler Betrieb bei hohen/niedrigen Temperaturen, hoher Luftfeuchtigkeit, Staub und anderen industriellen und Außenumgebungen.

IV. Anwendungsszenarien

• Stromnetzsystem: Städtische/Park-Umspannwerke, regionale Verteilstationen, Netzaufwärts-/Netzabwärts-Spannungsabzweige.

• Energie & Strom: Hilfsenergie für Kraftwerke, neue Netzanschlussstationen, Unterstützungstransformatoren für Energiespeicherstationen.

• Großindustrie: Hochleistungs-Stromversorgung für die Metallurgie, Petrochemie, den Bergbau, die Fertigungsindustrie und andere Branchen.

• Öffentliche Gebäude: Kongresszentren, Stadien, Flughäfen, Krankenhäuser, Rechenzentren (Anwendung in Veranstaltungsorten von Großveranstaltungen).

• Infrastruktursanierung: Energiesparender Austausch alter Transformatoren, Modernisierung des Stromnetzes, Erweiterung der Kapazität von Lastzentren.
