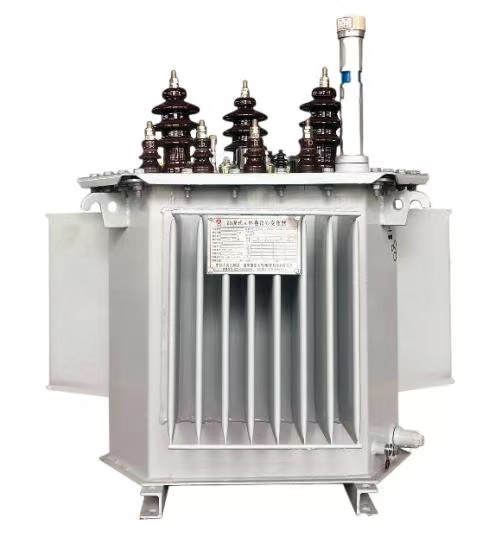

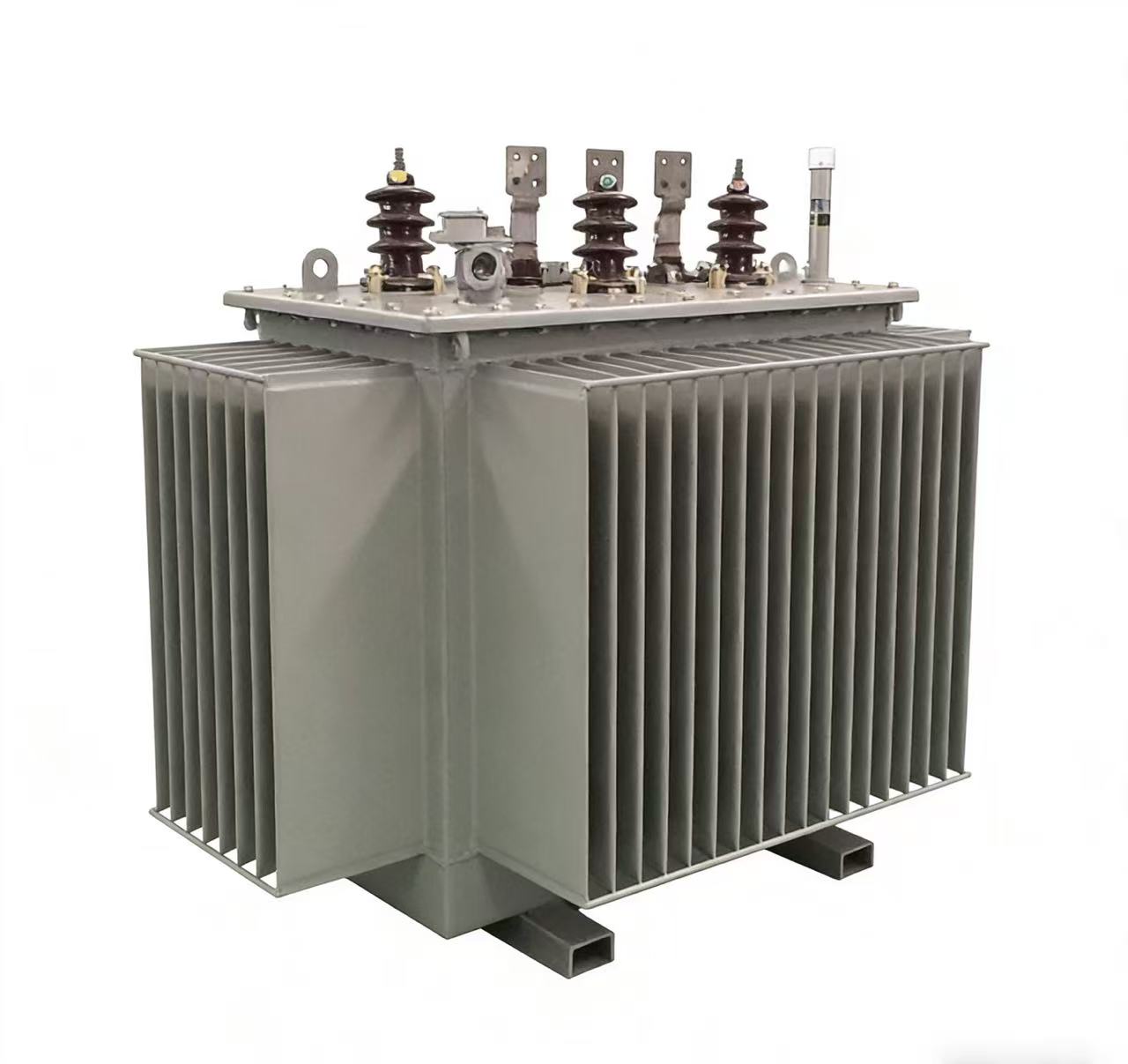

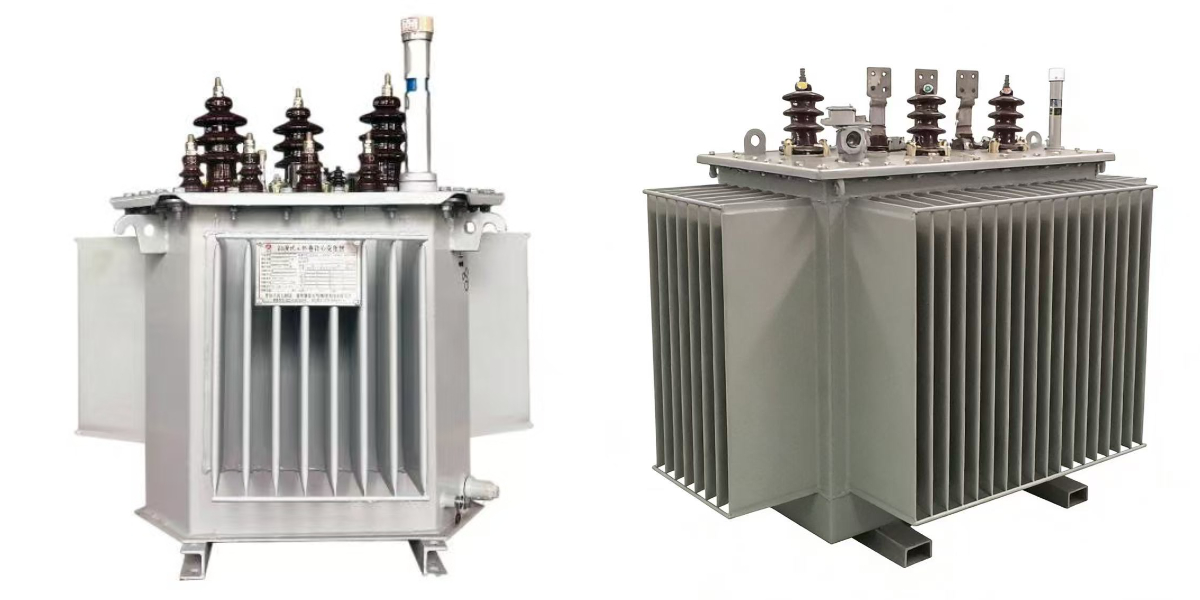

Ölbadtransformator, hermetisch abgedichtet

Produktdetails des vollständig abgedichteten, ölgekühlten 10-kV-Verteilungstransformators der Serie S20-M

1. Produkteinführung

Der dreiphasige, ölgekühlte und vollständig abgedichtete Verteiltransformator der Serie S20-M wurde gemäß der chinesischen Norm GB 20052-2024 entwickelt und gefertigt und ist als energieeffizienter Transformator der Klasse II klassifiziert. Dank hochpermeabler, kornorientierter Siliziumstahlbleche, Vollkupferwicklungen und einer vollständig abgedichteten, gewellten Öltankkonstruktion bietet dieses Produkt geringe Energieverluste, stabilen Betrieb, lange Lebensdauer und Wartungsfreiheit. Er eignet sich hervorragend für Stromnetze, Industrieanlagen, Gewerbegebäude und öffentliche Gebäude und ist der kostengünstige Standard-Energiespartransformator für Neubau- und Sanierungsprojekte.

2. Grundlegende technische Spezifikationen(Anpassbar)

• Nennleistung: 30 kVA bis 2500 kVA • Nennspannung: 10 kV ±2 × 2,5 % / 0,4 kV • Nennfrequenz: 50 Hz • Phasenkonfiguration: Dreiphasig • Anschlussgruppe: Dyn11/Yyn0 • Kühlung: ONAN-Naturöl-Umlaufkühlung • Isolationsklasse: Klasse A • Impedanzspannung: 4 %–6 % (leistungsabhängig) • Schutzart: IP54 • Energieeffizienzklasse: GB 20052-2024 Klasse II • Betriebsumgebung: Außentemperaturbereich von -25 °C bis +40 °C

3. Hauptmerkmale

1. Die Energieeffizienzklasse II weist im Vergleich zu herkömmlichen S9/S11-Modellen eine überlegene Verlustleistung auf. Sie zeichnet sich durch geringere Leerlauf- und Lastverluste aus, wodurch die Stromkosten langfristig deutlich gesenkt werden und gleichzeitig die nationalen Energiesparrichtlinien eingehalten werden.

2. Vollständig abgedichtete Konstruktion für wartungsfreien Betrieb. Die vollständige Abdichtung des Wellrohröltanks isoliert effektiv Luft und Feuchtigkeit und verhindert so Oxidation und Alterung des Isolieröls. Dies gewährleistet einen langfristig wartungsfreien Betrieb und absolute Dichtheit und reduziert den Betriebsaufwand erheblich.

3. Hervorragende Kurzschlussfestigkeit: Die Wicklungen aus Vollkupfer in Kombination mit einer robusten Trägerstruktur bieten eine außergewöhnliche mechanische Festigkeit und widerstehen effektiv plötzlichen Kurzschlussströmen für einen sicheren und stabilen Betrieb.

4. Die geräusch- und vibrationsarme Konstruktion wird durch die Optimierung der Kernstruktur und des Laminierungsprozesses erreicht, wodurch magnetische Hystereseverluste und Vibrationsgeräusche effektiv reduziert werden. Dadurch eignet sie sich für geräuschempfindliche Bereiche wie Wohngebiete, Schulen und Krankenhäuser.

5. Dank seiner hohen Anpassungsfähigkeit an verschiedene Umgebungsbedingungen ist es für den Einsatz in unterschiedlichen Szenarien geeignet, darunter Außenbereiche, Containerstationen und Plattformen. Es ist beständig gegen extreme Temperaturen, Feuchtigkeit und Staub und eignet sich daher für vielfältige und komplexe Betriebsbedingungen.

6. Hohes Kosten-Nutzen-Verhältnis mit breitem Anwendungsbereich, ausgewogenes Verhältnis von Energieeffizienz und Kosten, geringere Anschaffungskosten im Vergleich zu energieeffizienten Produkten der Klasse I. Es ist eine kostengünstige Wahl für Neuprojekte, Netzausbauten und die industrielle/gewerbliche Stromverteilung.

4. Anwendungsszenarien

• Neubau- und Sanierungsprojekte für städtische und ländliche Stromnetze • Industrieparks, Fabriken, Bergwerke und Verteilerzentren von Unternehmen • Wohnanlagen, Gewerbekomplexe, Hotels und Bürogebäude • Öffentliche Gebäude wie Schulen, Krankenhäuser, Bahnhöfe und kommunale Einrichtungen • Kastenumspannwerke und Freileitungsverteilungssysteme • Diverse Verteilungsprojekte, die Energieeffizienz und Zuverlässigkeit bei moderaten Budgets erfordern. Könnten Sie vergleichende Kurzfassungen der Normen S20/S22/S23 zur direkten Verwendung in der Dokumentation bereitstellen?
