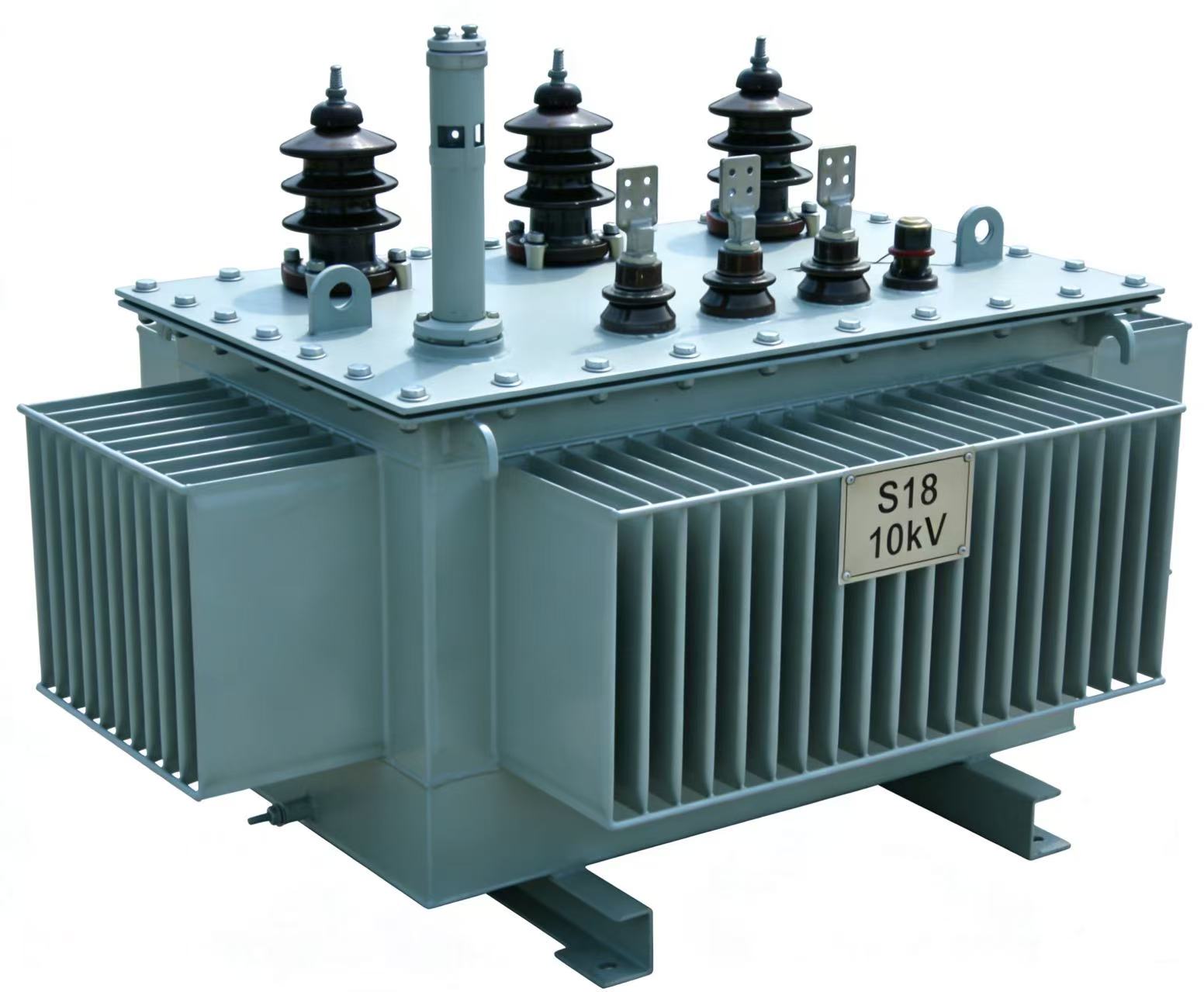

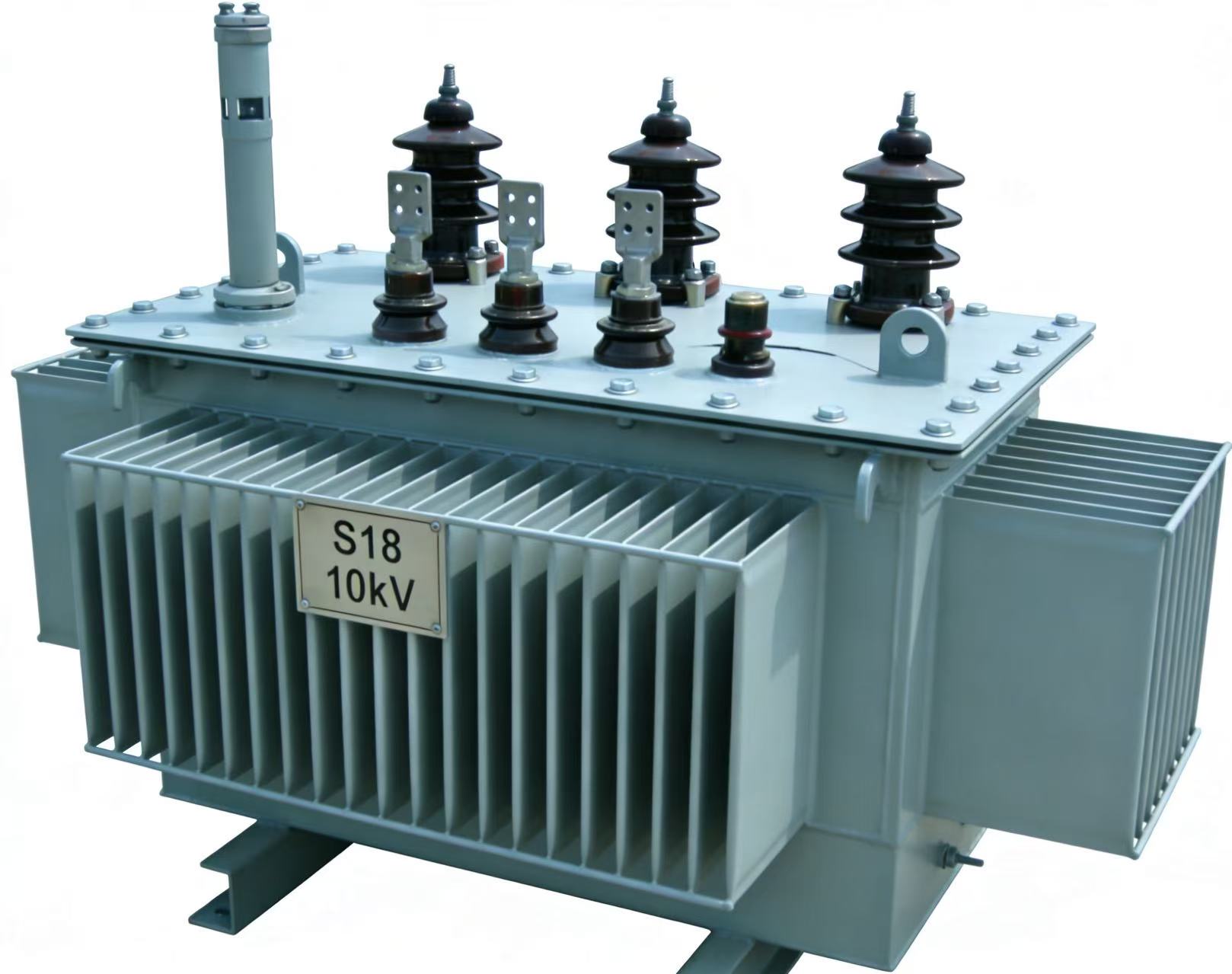

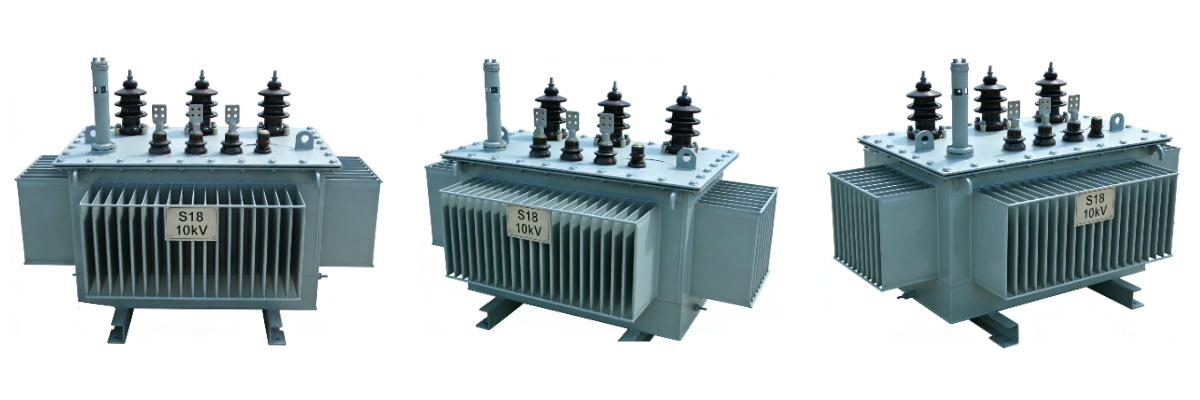

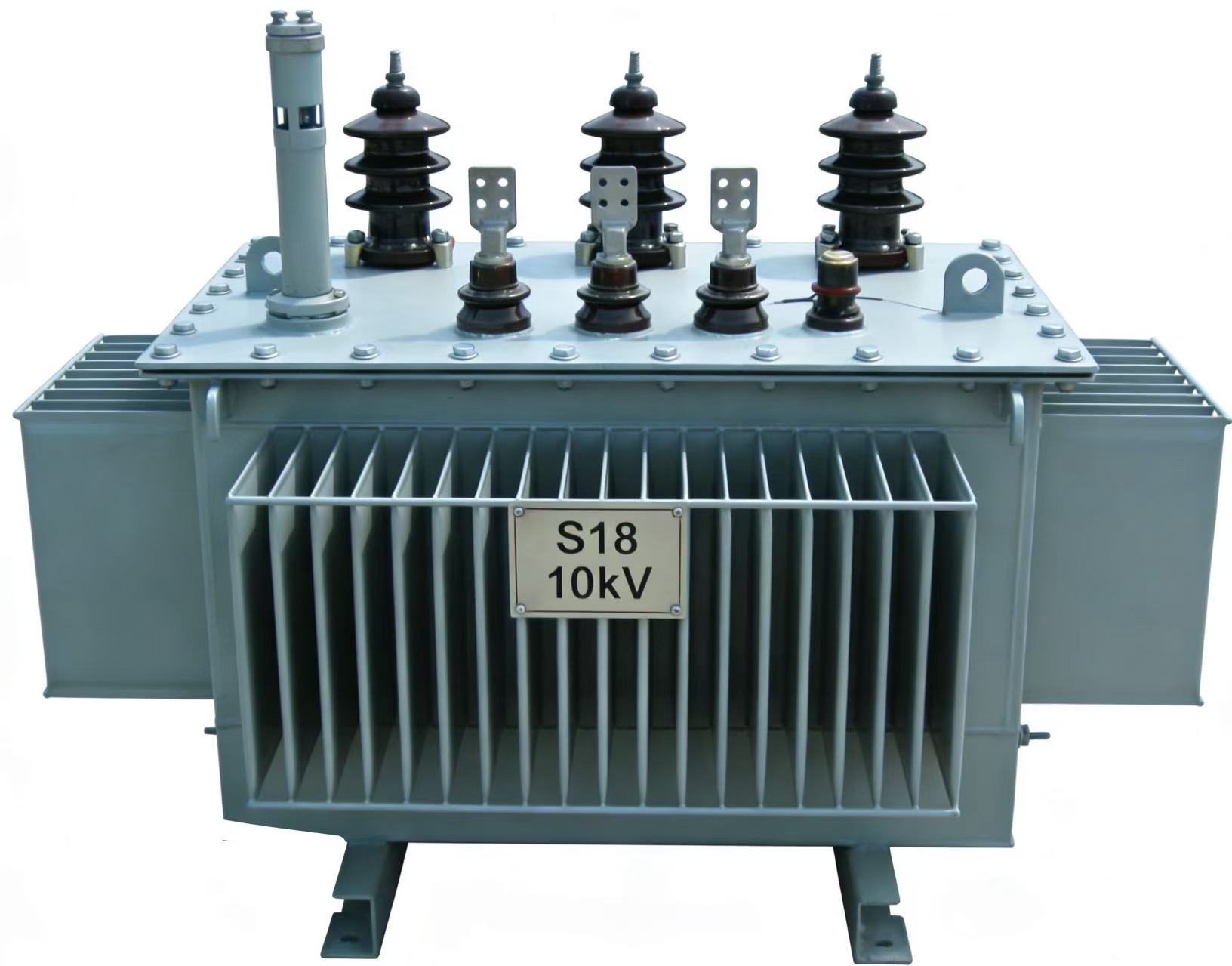

ölgekühlter Leistungstransformator

1. Produkteinführung

Der 10-kV-Transformator der Serie S18 ist ein hocheffizienter Verteiltransformator der Klasse I gemäß der nationalen Norm GB 20052-2024. Als einer der energieeffizientesten Standard-Öltransformatoren auf dem Markt ist er speziell für 10-kV-Verteilungsnetze konzipiert. Dank hochpermeabilitätsorientierter Siliziumstahlbleche, optimierter Kernstruktur und vollständig abgedichteter Konstruktion bietet dieses Produkt außergewöhnlich geringe Verluste, minimalen Geräuschpegel, hohe Zuverlässigkeit und eine lange Lebensdauer. Er eignet sich ideal für neue Stromnetzprojekte, energetische Sanierungen, moderne Industrieparks und dicht besiedelte städtische Stromversorgungsgebiete.

2. Technische Spezifikationen (anpassbar)

• Nennspannung: 10 kV ± 2 × 2,5 % / 0,4 kV • Nennfrequenz: 50 Hz • Anschlussgruppe: Dyn11 • Kühlmethode: ONAN-Ölbadkühlung • Leistungsbereich: 30 kVA bis 2500 kVA • Impedanzspannung: 4 % • Isolationsklasse: Klasse A • Schutzstruktur: Vollständig abgedichteter Wellrohrtank • Betriebstemperatur: -25 °C bis +40 °C

3. Hauptmerkmale

1. Energieeffizienz der Stufe 1 mit extrem niedrigen Verlusten. Die Leerlaufverluste sind deutlich geringer als nach den Standards S11 und S13, was zu außergewöhnlichen Energieeinsparungen und reduzierten langfristigen Betriebskosten führt.

Optimierte Kernstruktur mit extrem niedrigem Geräuschpegel, gleichmäßigem Magnetkreis und geringem Betriebsgeräusch, geeignet für ruhige Umgebungen wie Wohngebiete, Schulen und Krankenhäuser.

Die vollständig abgedichtete, wartungsfreie Konstruktion ohne Öltank gewährleistet, dass das Transformatoröl von der Luft isoliert bleibt, um Oxidation und Feuchtigkeitsaufnahme zu verhindern. Dadurch entfällt die Notwendigkeit, den Kern anzuheben und routinemäßige Wartungsarbeiten durchzuführen.

Die Spule zeichnet sich durch einen hohen Kurzschlusswiderstand, eine hohe mechanische Festigkeit und eine stabile Isolierung aus und ist in der Lage, Netzüberspannungen und Lastschwankungen standzuhalten.

Merkmale: lange Lebensdauer, ausgezeichnete Wärmeableitung, hohe Korrosionsbeständigkeit, verlängerte Gesamtlebensdauer, geringe Ausfallrate und hohes Kosten-Leistungs-Verhältnis.

Dank seiner kompakten Abmessungen und flexiblen Installationsmöglichkeiten eignet es sich für verschiedene Anwendungsbereiche wie Freiluftplattformen, Verteilerräume und Kastenumspannwerke.

4. Anwendungsszenarien

• Neubau- und energieeffiziente Sanierungsprojekte für städtische und ländliche Stromnetze • Wohngebiete, Schulen, Krankenhäuser, Gewerbekomplexe und Bürogebäude • Stromversorgung für Fabriken, Bergwerke, Industrieparks und Rechenzentren • Kommunale Infrastruktur, Wasserwirtschaft, Transportwesen und Kommunikationsinfrastruktur • Kompaktstationen, Photovoltaik-/Windkraftanlagen und temporäre Baustellenstromversorgung
