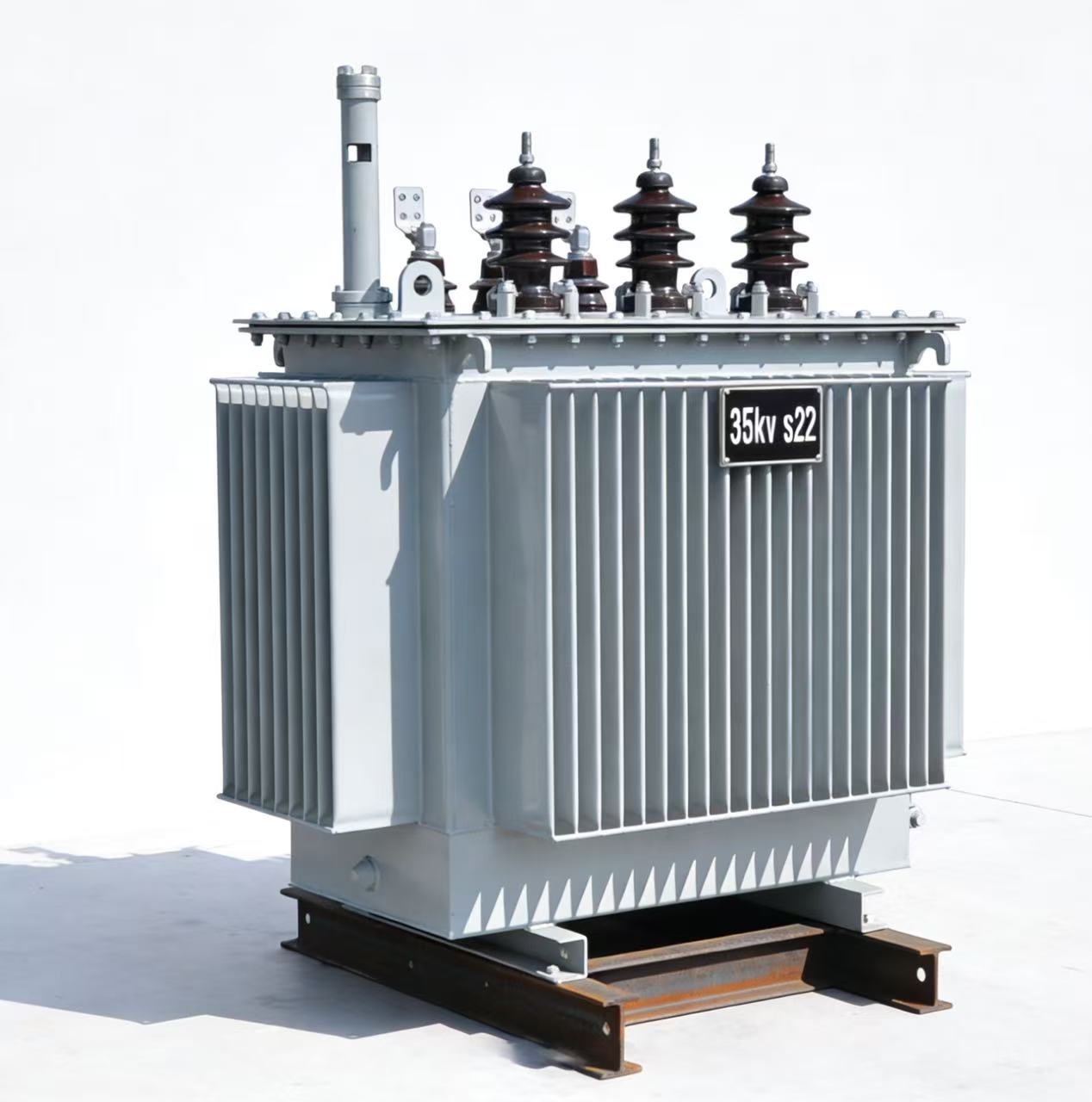

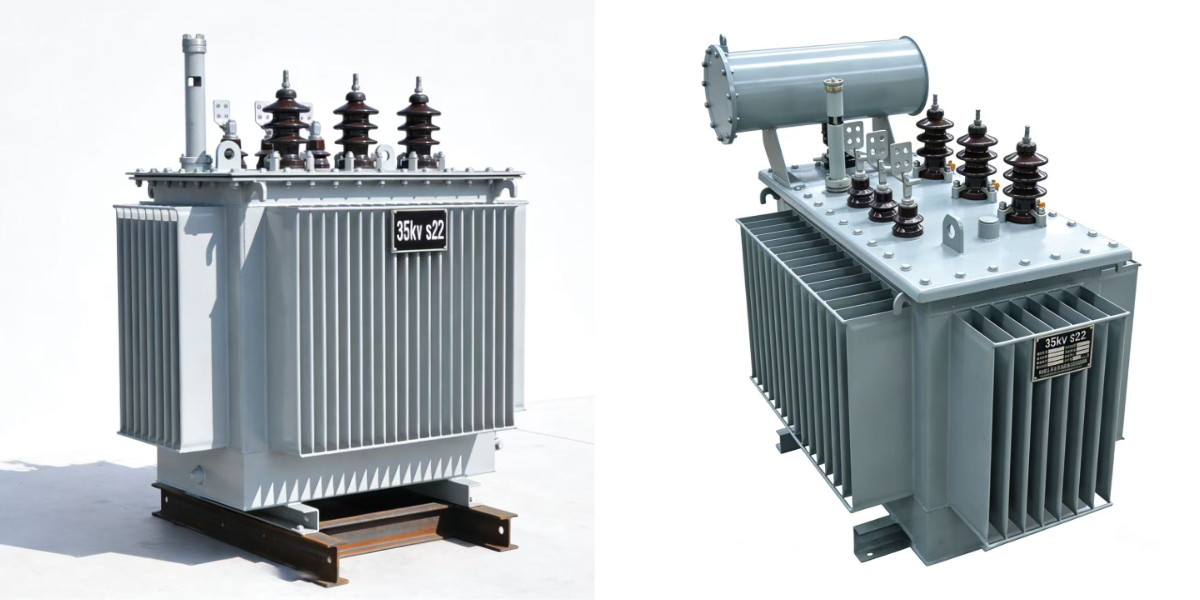

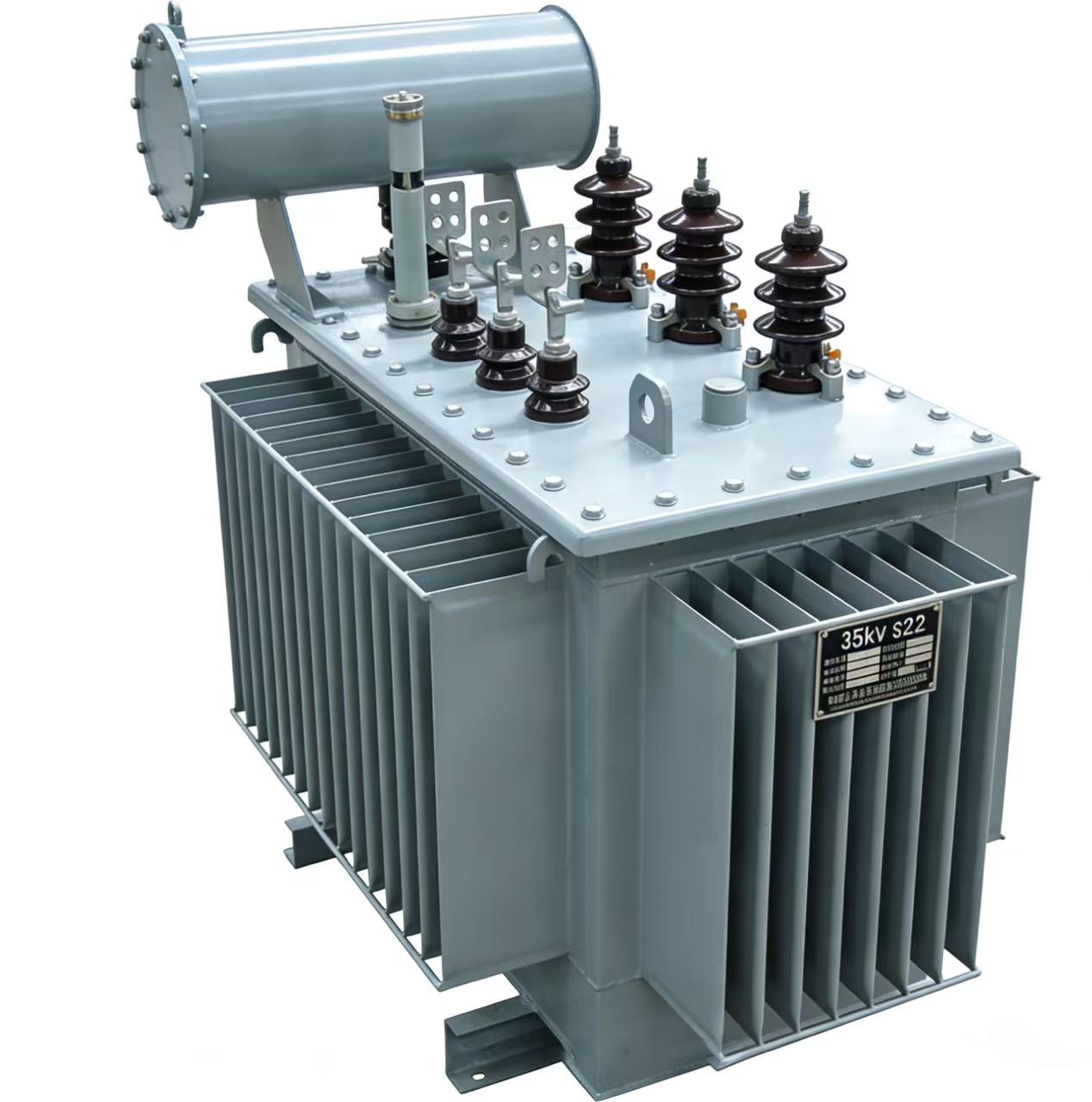

ein Aufwärtstransformator

1. Produkteinführung

Der 35-kV-Öltransformator der Serie S22 ist ein Produkt mit extrem hoher Energieeffizienz, das gemäß der chinesischen Norm GB 20052-2024 Klasse I für Energieeffizienz entwickelt wurde und derzeit zu den energieeffizientesten Transformatoren im 35-kV-Spannungsbereich zählt. Dank seiner hochpermeablen, verlustarmen, kaltgewalzten und orientierten Siliziumstahlbleche, sauerstofffreien Kupferwicklungen, optimierten Magnetkreisdesigns und vollständig abgedichteten, korrosionsbeständigen Wärmeableitungssystemen bietet dieses Produkt umfassende Verbesserungen hinsichtlich Verlustminimierung, Geräuschreduzierung, mechanischer Festigkeit und Lebensdauer. Er dient als zentrale Energiesparlösung für anspruchsvolle Anwendungen wie Netzausbauten, die Integration erneuerbarer Energien, industrielle Stromversorgung, Rechenzentren und städtische Infrastrukturprojekte.

2. Technische Spezifikationen (anpassbar)

• Nennspannung: 35 kV ± 2 × 2,5 % / 10 kV / 0,4 kV • Nennfrequenz: 50 Hz • Anschlussgruppe: YNd11, Dyn11 • Kühlung: ONAN-Ölbadkühlung • Nennleistung: 50 kVA bis 31.500 kVA • Impedanzspannung: 6,5 %–8 % • Isolationsklasse: Klasse A • Schutzart: Vollständig abgedichteter Wellöltank mit Plattenkühler • Betriebsumgebung: -30 °C bis +40 °C, geeignet für Außenbereiche, Hochebenen, Küstenregionen, hohe Luftfeuchtigkeit und salzhaltige Nebelgebiete

3. Hauptmerkmale

1. Höchste Energieeffizienzklasse mit extrem niedrigen Verlusten: Die Verluste im Leerlauf und unter Last sind deutlich geringer als bei Modellen wie S20, S18 und S13 und ermöglichen so außergewöhnliche Energieeinsparungen. Der langfristige Betrieb senkt die Stromkosten erheblich und entspricht damit Chinas Klimaschutzpolitik und den Anforderungen an energetische Sanierungen.

Extrem niedriger Geräuschpegel und Umweltfreundlichkeit: Durch die Verwendung mehrstufig verbundener Eisenkerne und vibrationsdämpfender Strukturen wird der Betriebsgeräuschpegel deutlich unter die nationalen Normen gesenkt, wodurch sich das Gerät für Umgebungen mit hohen Geräuschpegeln wie Krankenhäuser, Schulen, Wohngebiete und Bürogebäude eignet.

Vollständig abgedichtete Konstruktion mit wartungsfreiem, ölfreiem Lager. Die Vakuum-Öleinspritzung gewährleistet, dass das Isolieröl von der Luft isoliert bleibt und somit Oxidationsbeständigkeit, Feuchtigkeitsschutz und Leckagefreiheit bietet. Dadurch entfällt das Anheben des Kerns und die tägliche Wartung, was zu extrem niedrigen Betriebs- und Wartungskosten führt.

Hohe Kurzschlussfestigkeit und hohe Zuverlässigkeit, mit hoher mechanischer Festigkeit der Wicklungen und stabiler Isolationsstruktur, die in der Lage ist, Netzüberspannungen, Lastschwankungen und Kurzschlussbelastungen standzuhalten und einen sicheren und stabilen Betrieb mit niedrigen Ausfallraten zu gewährleisten.

Geringerer Temperaturanstieg und längere Lebensdauer: Die optimierte Wärmeableitung gewährleistet eine hervorragende Temperaturanstiegskontrolle und verzögert so effektiv die Alterung der Isolierung. Das Gerät kann über längere Zeiträume stabil unter Volllast betrieben werden, was zu einer längeren Lebensdauer führt.

Hohe Anpassungsfähigkeit an unterschiedliche Umweltbedingungen: Der Öltank zeichnet sich durch Korrosionsbeständigkeit und Witterungsbeständigkeit aus und ermöglicht so einen langfristig zuverlässigen Betrieb in komplexen Umgebungen wie Freiluft-Umspannwerken, Container-Umspannwerken, Bergregionen, Küstenregionen und Hochgebirgsregionen.

4. Anwendungsszenarien

• Neubau und energieeffiziente Modernisierung von 35-kV-Netzen für State Grid und China Southern Power Grid • Aufwärtstransformatoren für Windkraftanlagen, Photovoltaikanlagen und Energiespeicher • Hochleistungs-Stromversorgungslösungen für Rechenzentren, IDC-Einrichtungen, Industrieparks, High-End-Produktionsanlagen, Bergwerke, Hüttenwerke und Chemieanlagen • Öffentliche Gebäude wie Krankenhäuser, Schulen, Gewerbekomplexe, Luxuswohnanlagen und Bürogebäude • Großinfrastrukturprojekte wie Eisenbahnen, Flughäfen, Autobahnen, Wasserbauprojekte und kommunale Einrichtungen • Kompakte Stadtumspannwerke, Containerumspannwerke und Freiluft-Stromversorgungssysteme
