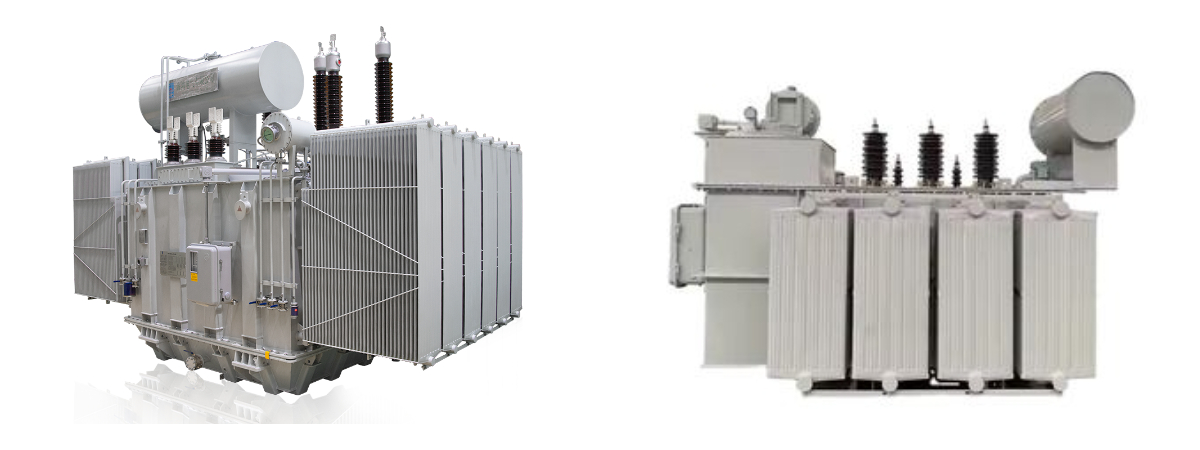

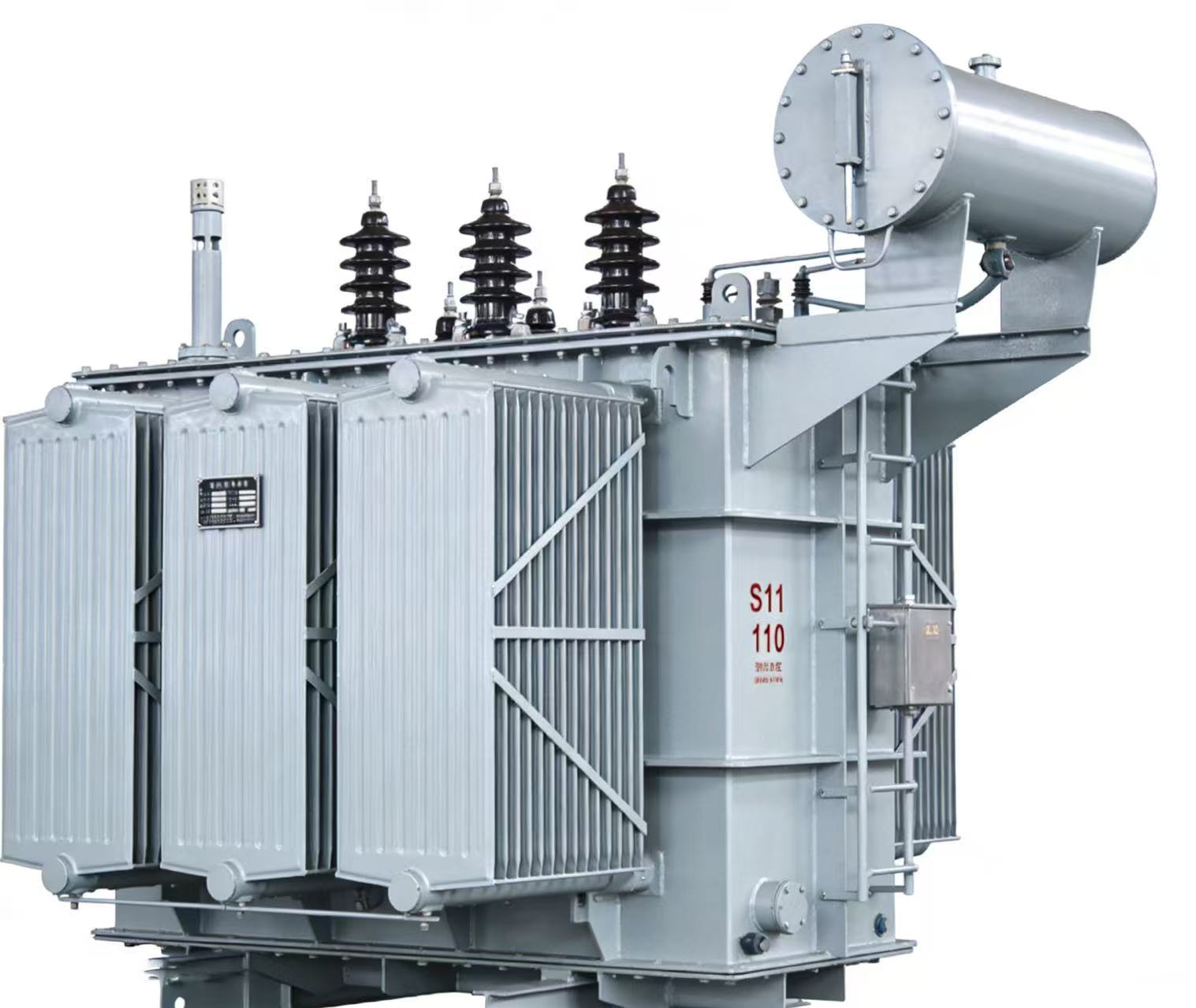

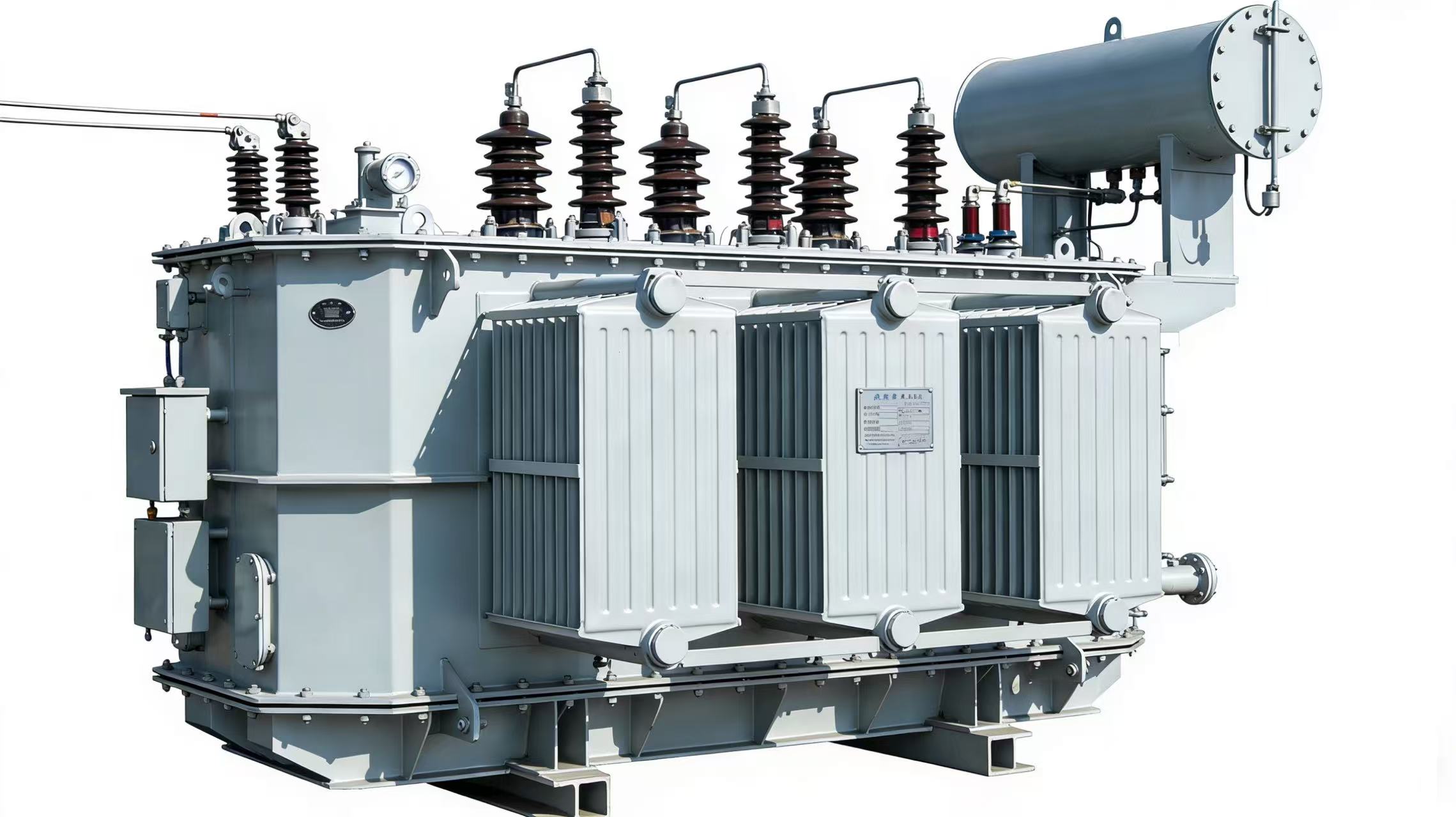

110-kV-Dreiphasen-Dreiwicklungs-Öltransformator der Serie SS11

1. Produktübersicht

Der 110-kV-Dreiphasen-Dreiwicklungs-Öltransformator der SS11-Serie ist ein energiesparendes Übertragungs- und Umwandlungsgerät, das auf Basis der verlustarmen S11-Technologie mit Dreiwicklungsstruktur entwickelt wurde.

Es wird zur Energieumwandlung und -verteilung auf verschiedenen Spannungsebenen eingesetzt: 110 kV Hochspannung, 35 kV/10 kV Mittelspannung und 10 kV/6 kV Niederspannung.

Bedeutung von SS11:

• Erstes S: Dreiphasig

• Zweites S: Dreifach gewunden

• 11: Niedrige Leistungsverluste (Leerlaufverlust um ≥30 % reduziert im Vergleich zu S9)

• 110 kV: Bemessungshochspannungsklasse

Dieses Produkt entspricht den nationalen Normen GB 1094, GB/T 6451, GB 20052-2020 und der internationalen Norm IEC 60076.

Es findet breite Anwendung in 110-kV-Umspannwerken, regionalen Stromversorgungszentren, großen Industrieparks, der Metallurgie, der chemischen Industrie, neuen Energiesammelstationen und anderen Mehrspannungs-Stromversorgungsszenarien.

2. Modelldefinition & Strukturmerkmale (anpassbar)

2.1 Modelldefinition

SS11–Kapazität/110

• S: Dreiphasen-Ölimmersion

• S: Dreiwicklungsstruktur

• 11: Niedriges Verlustniveau

• 110: Hochspannung, Nennspannung 110 kV

2.2 Strukturelle Merkmale

• Dreiwicklungsstruktur: Hochspannung + Mittelspannung + Niederspannung, fähig zur gleichzeitigen Ausgabe von 110 kV, 35 kV und 10 kV

• Drei- oder fünfschenkliger Kern mit gleichmäßigem Magnetkreis

• Die Kapazität der Dreiwicklung kann als 100 %/100 %/100 % oder 100 %/50 %/50 % aufgeteilt werden.

• Vollständig abgedichtete, ölgefüllte Struktur mit Wellrohrbehälter- oder Kapselabdichtung

• Geeignet für komplexe Stromversorgungssysteme mit mehreren Leistungs-, Last- und Spannungspegeln

3. Technische Kernparameter

3.1 Nennkapazität

• Hochspannungswicklung: 6300–63000 kVA

• Mittelspannungswicklung (35 kV/10 kV): Entspricht der Hochspannungswicklung oder wird proportional aufgeteilt

• Niederspannungswicklung (10 kV/6 kV): Entspricht der Hochspannungswicklung oder wird proportional aufgeteilt

3.2 Nennspannung

• Hochspannung: 110 kV / 115 kV / 121 kV (±2 × 2,5 % Leerlaufstufenschaltung)

• Mittelspannung: 35 kV oder 10 kV

• Niederspannung: 10 kV oder 6 kV

3.3 Verbindungsgruppe

• Standard: YNyn0d11

• Optional: YNd11, YNyn0, YNynd11

3.4 Kurzschlussimpedanz (typisch)

• HV–MV: 10,5 %–14 %

• MV–LV: 6,5 %–8 %

• HV–LV: 10,5 %–14 %

3.5 Schadensmerkmale

• Leerlaufverlust: ≥30 % niedriger als S9, erfüllt die Energieeffizienzklasse 2

• Lastverlust: Entspricht GB/T 6451

• Leerlaufstrom: ≤0,5 %

3.6 Isolationsgrad

• Blitzstoßspannung: 450 kV (Spitze)

• Netzfrequenz-Stehspannung: 200 kV (Effektivwert)

3.7 Kühlmodus

• ONAN (Öl Natürliche Luft Natürliche)

• ONAF (Öl-Natur-Luft-Kraftwerk)

• OFAF/ODAF für große Kapazitäten verfügbar

3,8 Geräuschpegel

• ONAN: ≤65dB(A), kann auf ≤60dB(A) optimiert werden

3.9 Umgebungsbedingungen

• Umgebungstemperatur: -30℃～+45℃

• Höhe: ≤1000 m (Plateautyp anpassbar)

• Luftfeuchtigkeit: ≤95% (bei 25℃)

4. Strukturelle und technologische Merkmale

4.1 Kern

• Hochpermeabler, kornorientierter, kaltgewalzter Siliziumstahl (0,27–0,30 mm)

• Mehrstufige Überlappungsverbindung, lochfreie Bindung

• Drei- oder Fünf-Arm-Struktur: geringer magnetischer Widerstand, geringe Vibration, geringes Geräusch

• Phosphatierung und Lackierung für Feuchtigkeits- und Rostbeständigkeit

• Nahtloser Wickelkern für geringere Verluste und weniger Rauschen erhältlich

4.2 Drei-Wicklungs-Struktur

• Hochspannung: Mehrlagige zylindrische Ausführung, zuverlässige Isolation, hohe Kurzschlussfestigkeit

• MV: Spiral- oder kontinuierlicher Typ, gute Wärmeableitung, gleichmäßige Stromverteilung

• LV: Folien- oder Spiralentyp, geeignet für hohe Ströme

• Sauerstofffreie Kupferleiter, geringe Verluste, hohe Leitfähigkeit

• Vakuumtrocknung und Imprägnierung, geringe Teilentladung

• Endverstärkung für hervorragende Kurzschlussfestigkeit

4.3 Tank und Abdichtung

• Hochwertige Stahlschweißung, Ultraschallprüfung, absolute Dichtheit

• Wellblechbehälter oder Kapselversiegelung, vollständig gegen Oxidation abgedichtet

• Korrosionsschutzfarbe

• Ölkonservator / Kapsel zur Ölvolumenkompensation

• Ölbeständige und alterungsbeständige Dichtungen

4.4 Isoliersystem

• Verbundisolierung: Pressspan + Transformatorenöl + Epoxidteile

• Vakuumtrocknung, niedriger Feuchtigkeitsgehalt

• Teilentladung ≤100pC

• Isolationsklasse A (105℃)

4.5 Schutzsystem

• Buchholzrelais (Lichtalarm, Schwerlastauslösung)

• Überdruckventil

• Ölstandsanzeige

• Analoges/digitales Thermometer

• Optional: DGA-Online-Überwachung, Temperaturüberwachung, automatische Lüftersteuerung

4.6 Kühlsystem

• ONAN: natürliche Konvektion, energiesparend, geräuscharm

• ONAF: automatische Lüftersteuerung, verbesserte Überlastfähigkeit

• Intelligente Temperaturregelung: Übertemperaturalarm, Lüfteranbindung

5. Kernvorteile

1. Hohe Effizienz & Energieeinsparung

• Die Leerlaufverluste wurden im Vergleich zu S9 um ≥30 % reduziert.

• Deutlich niedrigere jährliche Stromkosten

• Ideal für den langfristigen Betrieb unter geringer Last / im Leerlauf

• Im Einklang mit der nationalen „Dual-Carbon“-Politik

• Gleichzeitiger Mehrspannungsausgang: 110 kV, 35 kV, 10 kV

• Geeignet für Systeme mit mehreren Leistungsstufen und mehreren Lasten

• Reduziert die Anzahl der benötigten Geräte und den Investitionsaufwand.

• Optimierter Kern, Rauschen ≤65dB(A)

• Vollständig abgedichtet, kein Ölaustritt, keine flüchtigen Schadstoffe

• Umweltfreundliches Transformatorenöl

• Hohe Wickelsteifigkeit

• Stabile Kern- und Klemmstruktur

• Hält plötzlichen Kurzschlussstößen stand

• Öl von Luft isoliert, stabile Ölqualität

• Kein häufiger Ölwechsel oder keine häufige Ölfiltration erforderlich.

• Die Wartungskosten wurden um über 60 % gesenkt.

• Beständig gegen hohe/niedrige Temperaturen und Feuchtigkeit

• Anpassbar für Hochebenen, Korrosionsschutz, Küsten-Salznebel

• Schutzart IP33 (für den Außenbereich)

• Auslegungslebensdauer ≥30 Jahre

• Hochwertige Materialien und strenge Fertigungsrichtlinien

• Vollständige Routineuntersuchung vor der Entbindung

6. Anwendungsszenarien

1. Stromnetz

   110-kV-Umspannwerke, regionale Stromversorgungszentren, Modernisierung städtischer Verteilungsnetze

2. Industrieunternehmen

   Metallurgie, Chemie, Bergbau, Zement, große Industriepark-Umspannwerke

3. Neue Energiestationen

   110-kV-Sammelstationen für Photovoltaikanlagen, 110-kV-Verstärkungsstationen für Windparks

4. Städtebau

   Gewerbekomplexe, Schienenverkehr, Flughäfen, Hochgeschwindigkeitsbahnhöfe, Wohngebiete

5. Besondere Umgebungen

   Hochebenen, kalte Regionen, Küstennebel, chemisch korrosive Umgebungen

7. Installation, Betrieb und Wartung

7.1 Installation

• Stabiles, ebenes Fundament mit guter Belüftung

• Zuverlässige Erdung (Erdungswiderstand ≤4Ω)

• Standard- und feste HV/LV-Verbindungen

7.2 Betrieb

• Öltemperatur, Ölstand, Stromstärke und Spannung überwachen

• Vermeiden Sie langfristige Überlastung.

• Halten Sie die Heizkörper sauber

7.3 Wartung

• Routine: Ölstand, Ölzustand und Aussehen prüfen

• Regelmäßige Prüfungen: Ölprüfung, Isolationsprüfung, Teilentladungsprüfung

• Längerer Ausfall: Lüfter regelmäßig laufen lassen, Isolierung überprüfen
