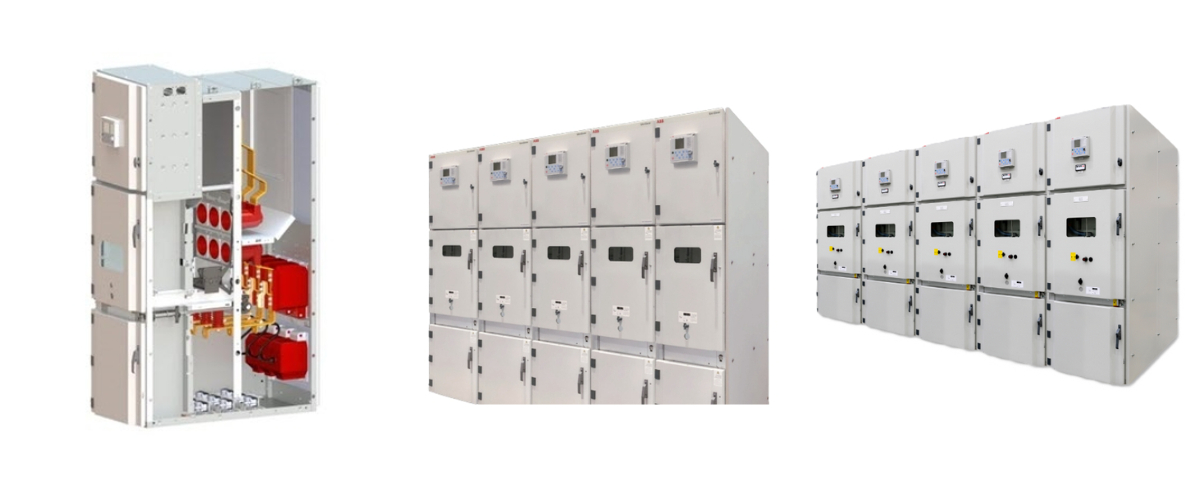

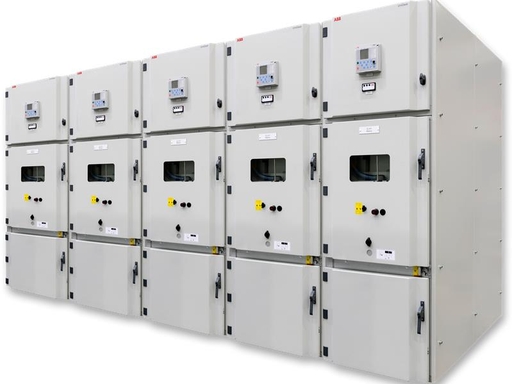

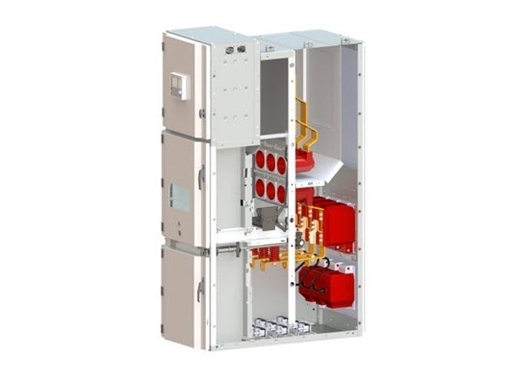

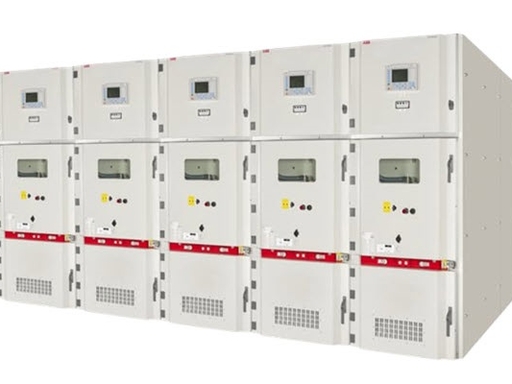

Produktdetails der ausziehbaren Schaltanlage vom Typ ZS

I. Produkteinführung

Die ausziehbare Schaltanlage vom Typ ZS (nachfolgend ZS-Schaltanlage genannt) ist eine Niederspannungs-Komplettanlage zur Stromverteilung, die gemäß den internationalen Normen GB/T 14048.1-2012, GB/T 14048.2-2020 und IEC 60439 entwickelt und konstruiert wurde. Sie zeichnet sich durch hohe Effizienz, Sicherheit, Zuverlässigkeit, Wartungsfreundlichkeit und flexible Erweiterbarkeit aus.

Es findet breite Anwendung in Industriebetrieben, Gewerbegebäuden, Wohnanlagen, öffentlichen Einrichtungen, Rechenzentren, Umspannwerken und anderen Orten. Als Kernkomponente der Niederspannungs-Hauptstromverteilung, der Stromverteilung und der Steuerstromverteilung übernimmt es wichtige Funktionen der Stromverteilung, der Gerätesteuerung und des Fehlerschutzes.

Die ZS-Schaltanlage zeichnet sich durch eine modulare und ausziehbare Bauweise aus. Elektrische Komponenten wie Leistungsschalter, Schütze, Relais, Sicherungen und Messgeräte sind in ausziehbaren Modulen integriert. Jede Funktionseinheit (Eingangseinheit, Ausgangseinheit, Kondensatorkompensationseinheit, Steuereinheit) kann unabhängig voneinander entnommen und eingesetzt werden, um Wartung und schnellen Austausch ohne Stromausfall zu ermöglichen. Dadurch werden die Probleme der aufwendigen Wartung und der großflächigen Stromunterbrechungen herkömmlicher fest installierter Schaltanlagen gelöst.

Das Gerät verfügt über eine geschlossene Gehäusekonstruktion mit hohem Schutzgrad, standardisierter Innenaufteilung und hervorragender Wärmeableitung, wodurch es effektiv vor Staub, Feuchtigkeit und Fremdkörpern geschützt ist und einen langfristig stabilen Betrieb gewährleistet.

Im Vergleich zu herkömmlichen fest installierten Schaltanlagen bietet die ZS-Auszugsschaltanlage deutliche Vorteile: kompakte Bauweise, hohe Raumausnutzung, komfortable Bedienung, hohe Sicherheit und Zuverlässigkeit sowie gute Erweiterbarkeit. Stromkreise, Komponenten und Schutzfunktionen lassen sich flexibel an die Kundenanforderungen anpassen, sodass eine spätere Erweiterung ohne Austausch des gesamten Schaltschranks möglich ist und die Rekonstruktionskosten erheblich reduziert werden.

Darüber hinaus sind umfassende Verriegelungsmechanismen integriert, um Fehlbedienungen wie falsches Schließen, Öffnen und Einsetzen zu vermeiden und so die Sicherheit von Bedienern und Anlagen zu gewährleisten. Die Schaltanlage kann mit einem intelligenten Überwachungssystem ausgestattet werden, das die Echtzeitüberwachung von Spannung, Strom, Leistung, Temperatur und weiteren Parametern ermöglicht und Fehleralarme, Fernsteuerung und Daten-Upload unterstützt. Dies hilft Anwendern, ein intelligentes und präzises Energiemanagement zu realisieren.

II. Technische Spezifikationen (anpassbar)

1. Wichtigste elektrische Parameter

• Modell: ZS-□/□-□ (Nennstrom, Nennspannung, Anzahl der Stromkreise)

• Nennspannung: Wechselstrom 380 V/222 V, optional Wechselstrom 660 V

• Nennfrequenz: 50 Hz, 60 Hz für den Export

• Nennstrom: 250 A, 400 A, 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A

• Kurzzeitige Bemessungsstromfestigkeit: 15 kA, 20 kA, 25 kA, 31,5 kA, 40 kA (1 s)

• Bemessungsspitzenstromfestigkeit: 37,5 kA, 50 kA, 63 kA, 80 kA, 100 kA

• Anzahl der Schaltkreise: 4, 6, 8, 10, 12, 16, 20, 24, anpassbar bis zu 36

• Ausziehbare Einheitentypen: Eingang, Ausgang, Kompensation, Steuerung, Messung, Backup

• Hauptleistungsschalter: MCCB, ACB (optional)

• Schutzfunktionen: Überlastschutz, Kurzschlussschutz, Erdschlussschutz (optional), Unterspannungsschutz, Überspannungsschutz, Temperaturschutz

• Leistungsfaktor: 0,8–0,95, kann durch Kompensation auf ≥0,95 erhöht werden.

2. Struktur- und Umweltparameter

• Aufbau: modularer Auszug, drei Positionen: Betrieb, Test, getrennt

• Gehäusematerial: kaltgewalzter Stahl 2,0–3,0 mm mit Kunststoffbeschichtung; Edelstahl 304/316 optional

• Schutzart: Standard IP40, optional IP54, IP55

• Kühlung: natürliche Belüftung, optionale Zwangsluftkühlung

• Bedienung: manuell (Standard), elektrisch und per Fernbedienung optional

• Verriegelungen: Schubladenunterbrecher, Schubladentür, Ein-/Aus-Verriegelungen zur Verhinderung von Fehlbedienungen

• Umgebungstemperatur: -10℃～+40℃, anpassbar -25℃～+55℃

• Höhe: ≤2000 m, bis zu 4000 m für Plateau-Typ

• Relative Luftfeuchtigkeit: ≤90% nicht kondensierend

• Installation: Bodenmontage im Innenbereich

• Normen: GB/T 14048.1, GB/T 14048.2, IEC 60439-1, GB 7251.1

• Auslegungslebensdauer: 20 Jahre, wartungsfreie Zeit: 5 Jahre

• Stecklebensdauer der Einschubeinheiten: ≥1000 Mal

• Intelligente Überwachung: Echtzeitmessung, Fernalarm, optionale Fernsteuerung

• Standardabmessungen: 800×600×2200 mm, 1000×600×2200 mm, 1200×600×2200 mm

III. Hauptmerkmale

1. Ausziehbare Konstruktion, einfache Wartung, unterbrechungsfreier Betrieb

• Unabhängige Auszugseinheiten mit hoher Austauschbarkeit.

• Dreistufiger Schalter: Betrieb, Test, getrennt.

• Wartungs- und Austauscharbeiten können durchgeführt werden, ohne die gesamte Stromversorgung zu unterbrechen.

• Schneller Steckanschluss, sicher und bequem, was die Wartungseffizienz erheblich verbessert.

2. Hohe Sicherheit und Zuverlässigkeit, perfekter Schutz und Verriegelungen

• Vollständiges Verriegelungssystem zur Vermeidung von Fehlbedienungen und Stromschlägen.

• Hoher Schutzgrad, staubdicht und feuchtigkeitsbeständig.

• Hochwertige Markenkomponenten, zuverlässig und mit langer Lebensdauer.

• Hervorragende Isolierleistung gemäß nationalen Normen.

3. Modulares Design, kompakte Bauweise, hohe Raumausnutzung

• Modulares, integriertes Design, sinnvolle Raumaufteilung.

• Die Raumausnutzung wurde im Vergleich zu herkömmlichen Schaltanlagen um mehr als 30 % verbessert.

• Geringer Platzbedarf, geeignet für schmale Verteilerräume.

• Standardisierte Einheiten mit starker Austauschbarkeit.

4. Hohe Strombelastbarkeit, gute Wärmeableitung, starke Überlastfähigkeit

• Breiter Nennstrombereich, hohe Kurzschlussfestigkeit.

• Optimierte Belüftung und optionale Zwangskühlung.

• Hohe Überlastfähigkeit bei schwankenden Lastbedingungen.

5. Hohe Erweiterbarkeit, flexible Anpassung

• Anpassbare Schaltungen, Stromstärke, Funktionen und Schutzmechanismen.

• Optionales Gehäusematerial und Schutzgrad für raue Umgebungen.

• Einfache spätere Erweiterung durch Hinzufügen von Einheiten ohne Austausch der Schränke.

6. Hohe Intelligenz, effizienter Betrieb und Wartung

• Optionale intelligente Überwachung für Echtzeitdaten und Fernsteuerung.

• Fehlererfassung und -analyse zur schnellen Fehlerbehebung.

• Reduziert den Vor-Ort-Einsatz und die Wartungskosten.

7. Lange Lebensdauer, wartungsfrei, hohes Kosten-Nutzen-Verhältnis

• Geplante Lebensdauer bis zu 20 Jahre.

• 5 Jahre wartungsfreier Zeitraum.

• Niedrige langfristige Betriebskosten, besseres Kosten-Nutzen-Verhältnis als bei fest installierten Schaltanlagen.

IV. Anwendungsszenarien

1. Industrielle Produktion

• Maschinenbau, Elektronik, Lebensmittelindustrie, Textilindustrie, Automobilindustrie.

• Bergbau, Zement, Chemie, Metallurgie.

• Industrieparks mit zentralisierter Stromverteilung.

2. Gewerbe- und Wohngebäude

• Wohnviertel, Hochhäuser, Villen.

• Einkaufszentren, Supermärkte, Hotels, Bürogebäude.

3. Öffentliche Einrichtungen und kommunale Ingenieurwesen

• Schulen, Krankenhäuser, Stadien, Bibliotheken.

• Abwasserbehandlung, Abfallbehandlung, Straßenbeleuchtung.

• U-Bahnen, Hochgeschwindigkeitsbahnhöfe, Flughäfen.

4. Rechenzentren und neue Energien

• Rechenzentren, die eine stabile Stromversorgung rund um die Uhr benötigen.

• Energiespeicherkraftwerke.

• Dezentrale Photovoltaik- und Windkraftanlagen.

5. Besondere Umgebungen

• Feuchte, staubige, korrosive, küstennahe Umgebungen mit niedrigen Temperaturen.

• Labore, Präzisionselektronikwerkstätten, die häufige Wartung benötigen.
