Niederspannungsschaltanlagen

GGD Produktdetails

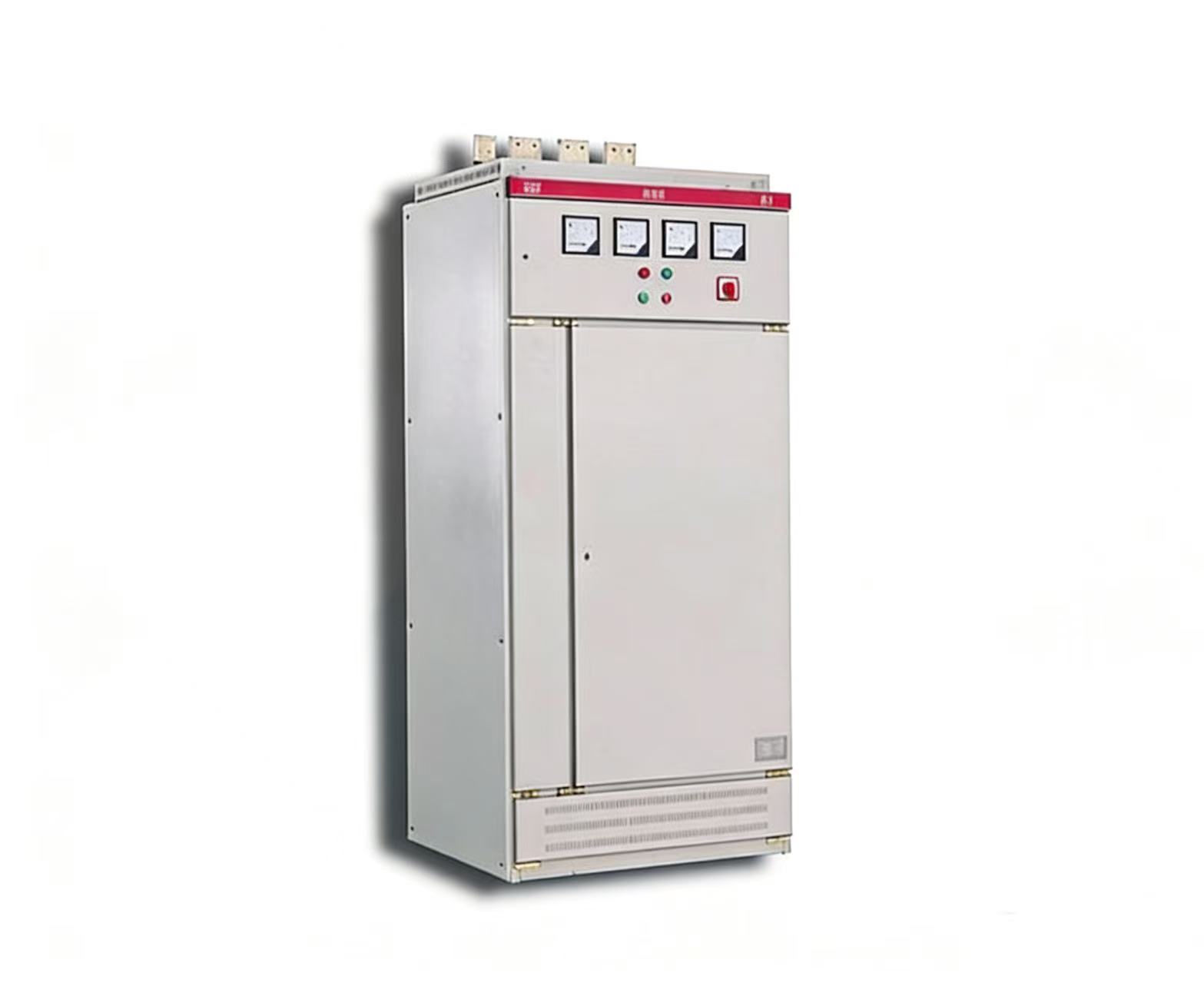

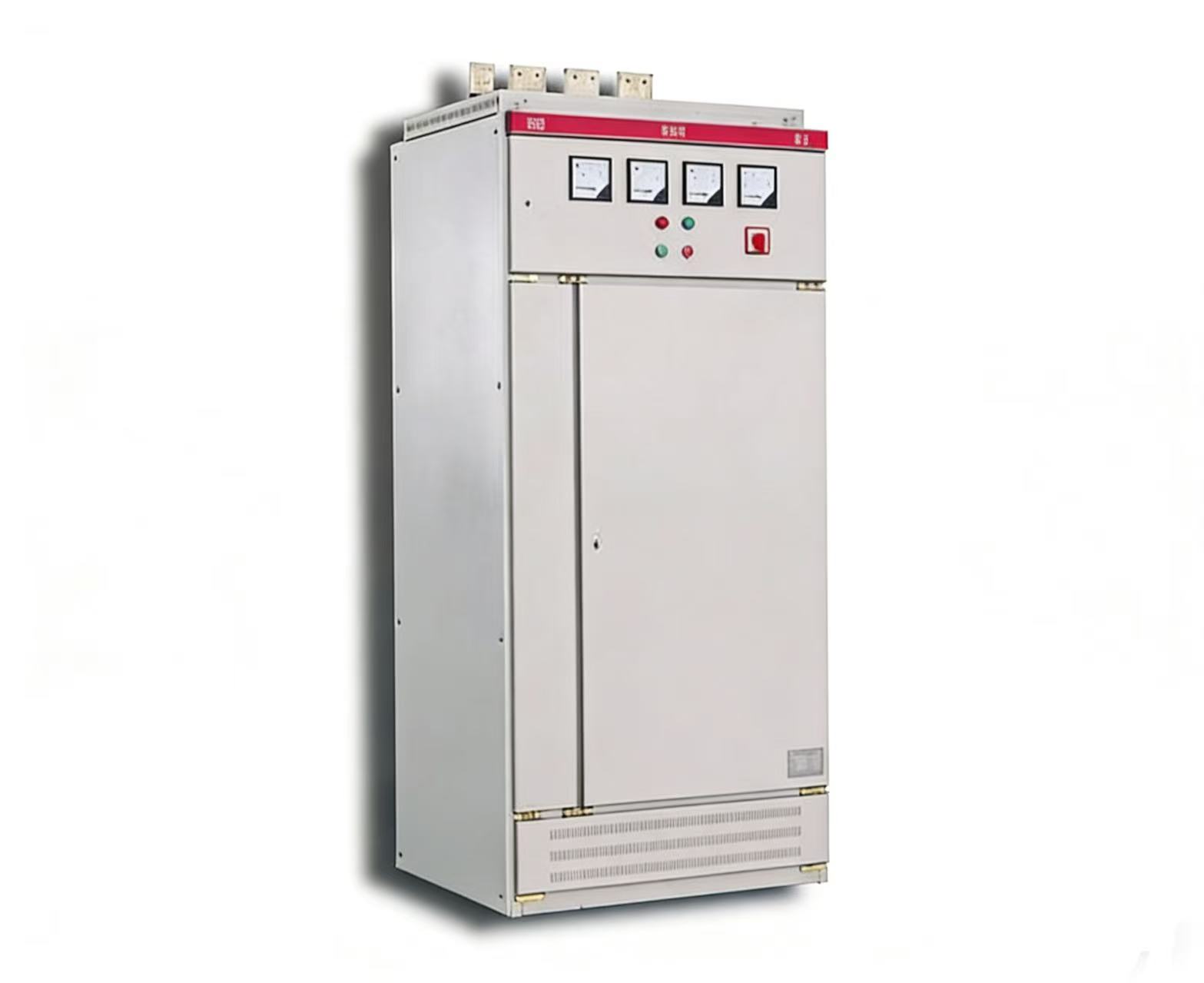

1. Produkteinführung Der Niederspannungsverteiler vom Typ GGD ist ein national genormtes Niederspannungs-Schaltanlagensystem, das gemäß nationalen Normen (GB 7251.1/12, IEC 60439) und internationalen Spezifikationen entwickelt wurde. Er ist primär für Stromversorgungssysteme mit 50 Hz Wechselstrom und Nennspannungen bis zu 660 V ausgelegt und ermöglicht eine effiziente Stromverteilung, -steuerung und -sicherung. Dank seiner modularen Architektur, die Sicherheit, Wirtschaftlichkeit und Kompatibilität optimal vereint, deckt dieses Gerät vielfältige Anforderungen an die Niederspannungsverteilung in Industrie, Wohngebäuden und Gewerbe ab und hat sich als Kernstandard in der Niederspannungs-Stromverteilung etabliert. II. Technische Parameter 1. Elektrische Spezifikationen: Bemessungsbetriebsspannung ≤ 660 V, Bemessungsbetriebsstrom bis zu 6300 A, Bemessungs-Kurzzeitstromfestigkeit (1 s) bis zu 50 kA, Bemessungs-Spitzenstromfestigkeit bis zu 105 kA, mit ausgezeichnetem Abschaltvermögen für Hochstromanwendungen.

2. Strukturparameter: (anpassbar)

Das Gehäuse besteht aus kaltgeformtem 8MF-Stahl und verfügt über einen modularen Lochabstand von 20 mm. Standardabmessungen (Höhe × Breite × Tiefe) sind 2200 mm × 800 mm × 600 mm und 2200 mm × 1000 mm × 600 mm; individuelle Anpassungen sind möglich. Das Gehäuse wiegt ca. 150–200 kg pro Einheit.

3. Schutz und Wärmeableitung: Standardmäßige Schutzart IP30, aufrüstbar auf IP40; das Gehäuse verfügt an beiden Enden über Wärmeableitungsschlitze für eine überlegene natürliche Kühlleistung, wodurch die Innentemperaturen im Vergleich zu vergleichbaren Geräten im Volllastbetrieb um 3-5 °C niedriger bleiben.

4. Installationsspezifikationen: Das System verfügt über eine feste Montagekonstruktion mit vier Eckbefestigungslöchern für einfaches Anheben und Aufstellen vor Ort. Die Installation ist einfach und vielseitig und eignet sich für verschiedene Anwendungsbereiche, darunter ebenerdige Installationen und Verteilerräume. III. Hauptmerkmale 1. Sicherheit und Zuverlässigkeit: Das System zeichnet sich durch hervorragende thermische Stabilität aus und widersteht effektiv Kurzschlussspannungen und thermischen Einflüssen. Dadurch werden gelöste Verbindungen und Verformungen des Gehäuses verhindert. Die Instrumententür und der Rahmen sind über flexible Kupferdrähte zuverlässig geerdet, wodurch elektrische Sicherheitsrisiken deutlich reduziert werden. 2. Wirtschaftlichkeit: Die feste Konstruktion macht komplexe Übertragungskomponenten überflüssig, was zu ca. 40 % geringeren Herstellungskosten im Vergleich zu Schubladenverteilerschränken und somit zu einer reduzierten Anfangsinvestition führt. Das standardisierte Design minimiert die späteren Wartungskosten und gewährleistet so „niedrige Investition, hohe Stabilität“. 3. Universelle Flexibilität: Die modularen Befestigungslöcher sind mit Komponenten gängiger in- und ausländischer Marken kompatibel und bieten hohe Austauschbarkeit und Vielseitigkeit. Dies unterstützt zukünftige Erweiterungen und Modernisierungen. Die Gehäuseabmessungen können je nach Bedarf an unterschiedliche Raum- und Lastanforderungen angepasst werden. 4. Einfache Installation und Wartung: Die obere Abdeckung ist abnehmbar und erleichtert so Installation und Transport. Die funktionale Zonierung ist klar und die Verkabelung standardisiert, was routinemäßige Inspektionen und Fehlerdiagnosen ohne komplexe Eingriffe ermöglicht und somit eine hohe Wartungseffizienz gewährleistet. 5. Langlebigkeit und Robustheit: Die Stahlrahmenkonstruktion ist stabil und bietet hervorragende Erdbeben- und Vibrationsfestigkeit. Dadurch eignet sie sich ideal für anspruchsvolle Industrieumgebungen mit Staub und Vibrationen und gewährleistet eine lange Lebensdauer. IV. Anwendungsszenarien 1. Industriesektor: Verschiedene Fabrikhallen und Industrieparks dienen als Stromverteilungs-, Empfangs-, Verbindungs- und Einspeiseeinheiten, um eine stabile Stromversorgung für Produktionslinien sicherzustellen. 2. Energiesysteme: Niederspannungsverteilung in Umspannwerken und Verteilerstationen zur Unterstützung des Ausbaus städtischer und ländlicher Stromnetze und des regionalen Strombedarfs. 3. Gewerbegebäude: Dazu gehören Einkaufszentren, Bürogebäude, Hotels, Shopping-Center und andere Gewerbekomplexe, die für die Beleuchtung öffentlicher Bereiche und die Stromversorgung von Geräten genutzt werden. 4. Öffentliche Einrichtungen: Krankenhäuser, Schulen, Wohnanlagen, Flughäfen und andere Einrichtungen, die die Anforderungen an Stromverteilung und Schutz im Niederspannungsbereich erfüllen. 5. Besondere Szenarien: Kompatibilität
