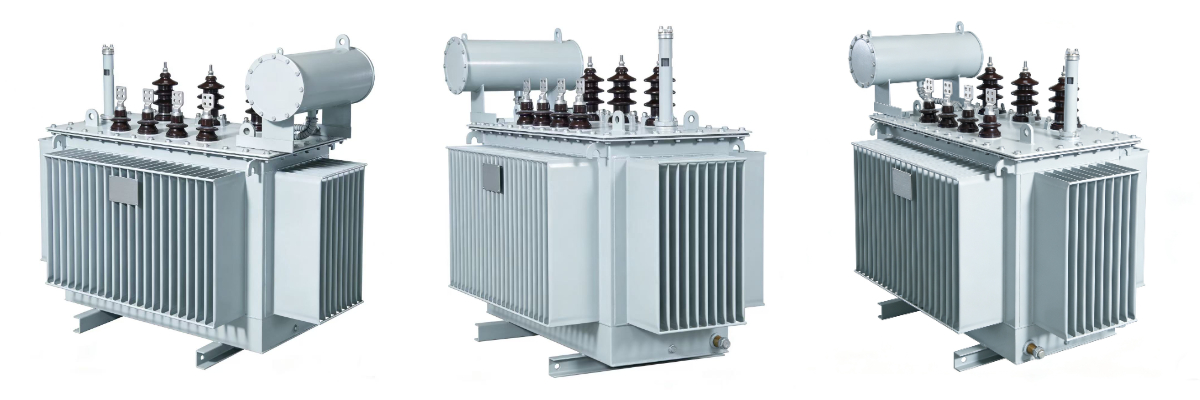

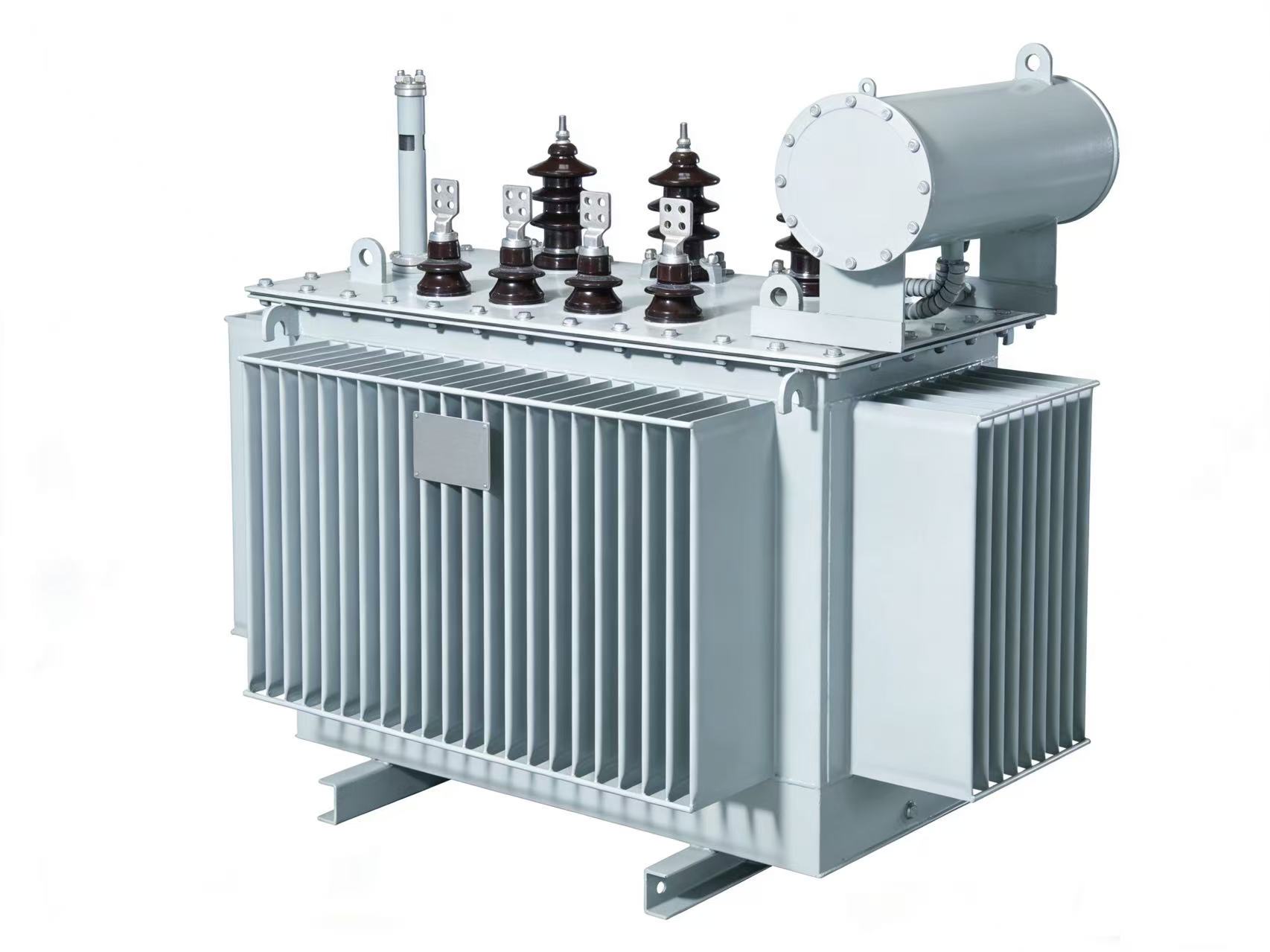

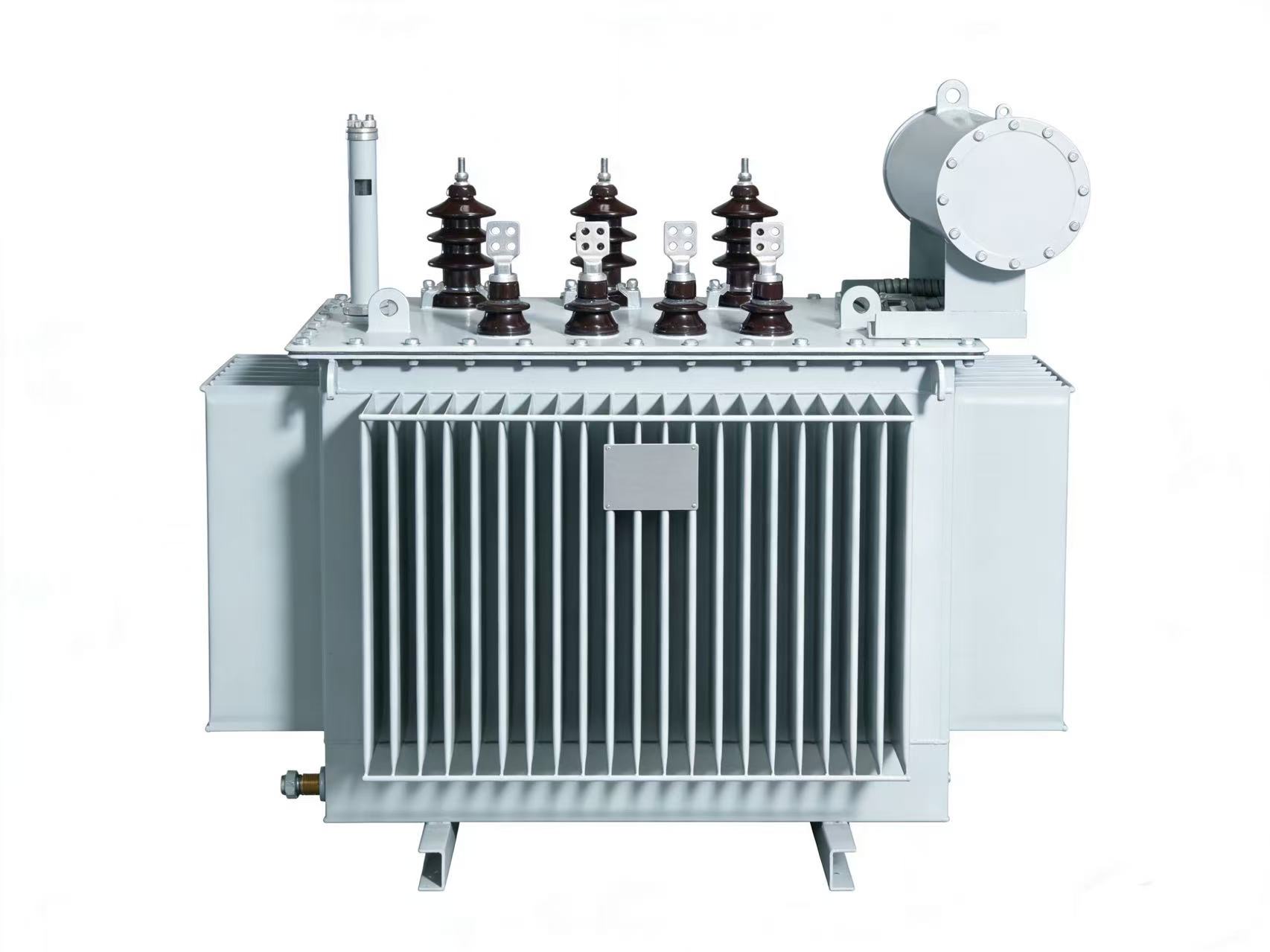

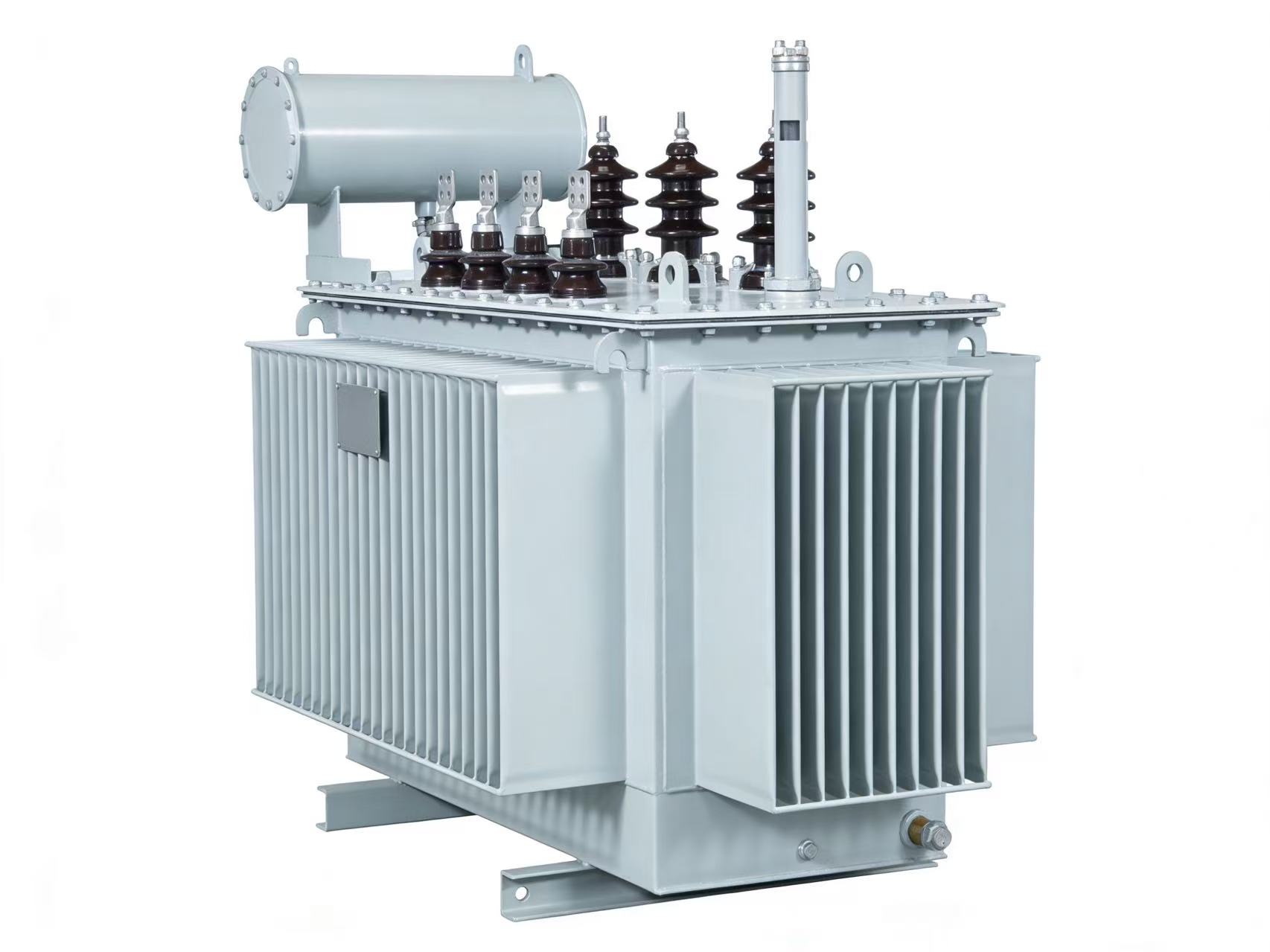

Verteilungstransformator

1. Produkteinführung

Der ölgekühlte 10-kV-Verteiltransformator der Serie S20 erfüllt streng die Anforderungen der Energieeffizienz-Norm GB 20052-2024 (Effizienzklasse 2) und zählt derzeit in China zu den beliebtesten energieeffizienten Geräten für die Stromverteilung, die ein führendes Niveau an Energieeffizienz aufweisen. Bei diesem Produkt wurden sowohl die Struktur des Magnetkreises als auch die Materialverarbeitung umfassend optimiert. Es verwendet kornorientierte Siliziumstahlbleche mit hoher magnetischer Leitfähigkeit und geringen Verlusten sowie ein vollständig abgedichtetes Wellwandkessel-Design. Das Gerät zeichnet sich durch hohe Zuverlässigkeit und eine lange Lebensdauer aus, während es gleichzeitig extrem niedrige Verluste und eine äußerst geringe Geräuschentwicklung realisiert. Es eignet sich für 10-kV-Verteilnetze auf allen Ebenen. Damit ist es das bevorzugte Hauptmodell für die Modernisierung hochwertiger Stromnetze, Smart-City-Projekte, bedeutende Industrieparks sowie für Energieeffizienz-Upgrades in energieintensiven Unternehmen.

2. Technische Parameter (anpassbar)

• Bemessungsspannung: 10 kV auf der Hochspannungsseite (± 2 × 2,5 % Abgriff), 0,4 kV auf der Niederspannungsseite

• Nennfrequenz: 50 Hz

• Verbindungsgruppe: Dyn11

• Kühlmethode: ONAN (Ölimmersion-Selbstkühlung)

• Nennleistung: 30 kVA ~ 2500 kVA

• Impedanzspannung: 4 % (Standardkonfiguration)

• Isolationsklasse: Klasse A

• Schutzstruktur: vollständig abgedichteter Kraftstofftank aus Wellpappe (kein Ölkissen)

• Betriebsumgebung: -25 °C bis +40 °C, geeignet für Außeneinsatzbedingungen wie hohe Luftfeuchtigkeit und Staub

3. Hauptmerkmale

Hohe Energieeffizienz, extreme Energieeinsparung

Die Leerlauf- und Lastverluste sind deutlich geringer als bei den Serien S13 und S18, und die Gesamtenergieeffizienz wurde signifikant verbessert. Der langfristige Betrieb kann die Stromkosten für Unternehmen erheblich senken, und die Amortisationszeit ist kurz, wodurch die Anforderungen der nationalen Energiesparpolitik („Double Carbon“) präzise erfüllt werden.

Extrem geräuscharmer, geräuschloser Betrieb

Die optimierte Kernlaminatstruktur und die fortschrittliche Klemmtechnik dienen der effektiven Unterdrückung magnetostriktiver Vibrationen. Der Geräuschpegel liegt unter dem Industriestandard und eignet sich daher für Wohngebiete, Schulen, Krankenhäuser und andere Orte mit empfindlicher Akustik.

Vollständig abgedichtet, wartungsfrei

Durch die innovative, vollständig abgedichtete Wellrohrkonstruktion des Brennstofftanks werden Transformatoröl und Luft vollständig voneinander getrennt, um Öloxidation, Feuchtigkeit und Leckagen zu verhindern. Dies ermöglicht den Verzicht auf einen hängenden Kern, einen Ölwechsel und reduziert die täglichen Wartungskosten auf nahezu null, wodurch die Betriebs- und Wartungseffizienz erheblich gesteigert wird.

Hohe Zuverlässigkeit, Stoßfestigkeit

Die Spule besteht aus hochfestem, sauerstofffreiem Kupferdraht und wurde einem speziellen Härtungsprozess unterzogen. Dadurch weist sie eine extrem hohe mechanische Festigkeit und ausgezeichnete Beständigkeit gegen Kurzschlüsse auf. Sie bewältigt Spannungsschwankungen im Stromnetz und plötzliche Laständerungen problemlos, wodurch die Betriebssicherheit gewährleistet ist.

Lange Lebensdauer, hohe Witterungsbeständigkeit

Hochwertiges Isolieröl wird mit hitzebeständigen Isoliermaterialien kombiniert, wodurch eine Lebensdauer von über 20 Jahren gewährleistet ist. Die Oberfläche des Kraftstofftanks ist fein sandgestrahlt und mit dreifacher Schutzlackierung versehen, was ihn rost- und alterungsbeständig macht und ihn an die komplexen Witterungsbedingungen im Außenbereich anpasst.

4. Anwendungsszenarien

• Nationale/provinzielle Schlüsselprojekte im Bereich der Stromnetze: neue städtische und ländliche Stromnetze, intelligente Umgestaltung und Erweiterung alter Stromnetze.

• Hochwertige Gewerbe- und öffentliche Gebäude: Superhochhaus-Bürogebäude, große Einkaufszentren, Krankenhäuser der höchsten Versorgungsstufe, Universitätsstädte sowie Kultur- und Tourismuskomplexe, die sowohl Ruhe als auch eine hohe Stromversorgungssicherheit bieten.

• Energieintensive/technologieintensive Unternehmen: Chemieanlagen, Industrieparks für neue Energien, Rechenzentren und Präzisionsfertigungsanlagen, die ihre Kernwettbewerbsfähigkeit durch Energieeinsparung und Kostenreduzierung steigern wollen.

• Infrastruktur und spezielle Stromversorgung: Stromversorgung für Autobahnraststätten, Bahnhöfe, Entsalzungsanlagen und Basisstationen in abgelegenen Gebieten, was sich durch seine hervorragende Leistung in Bezug auf stabile Wetterbeständigkeit auszeichnet.
