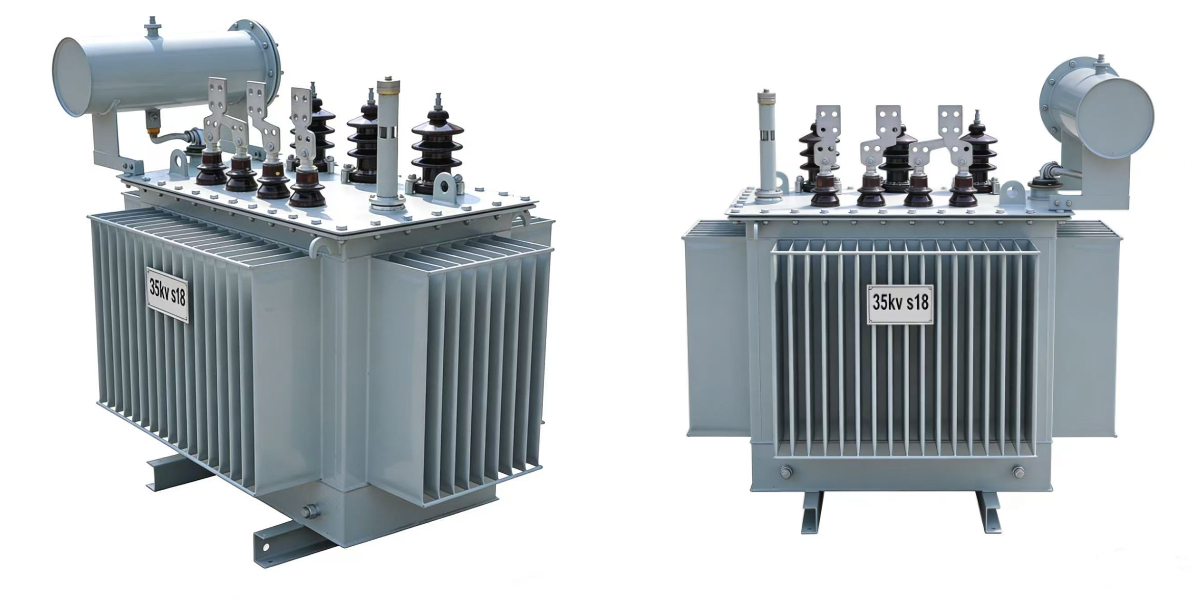

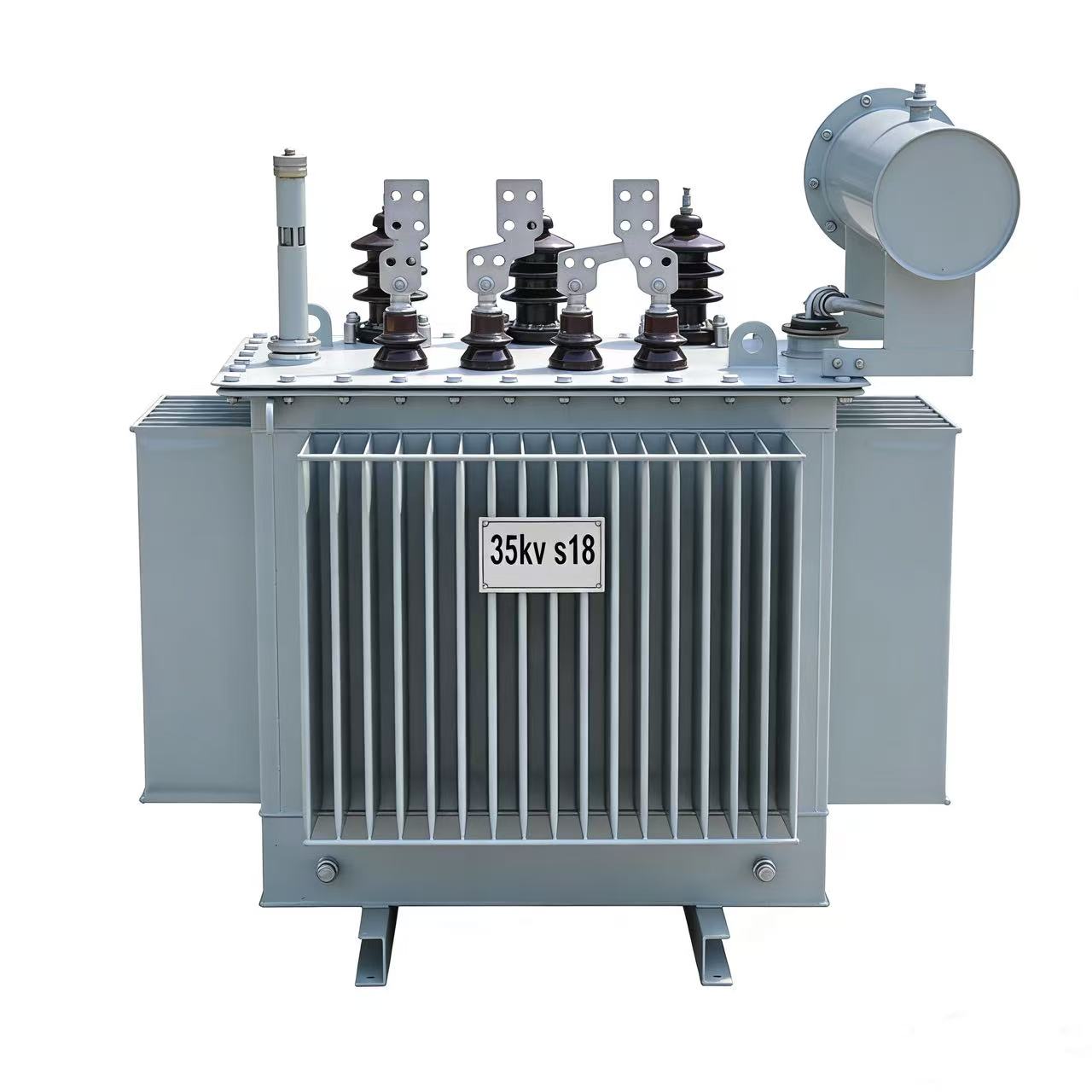

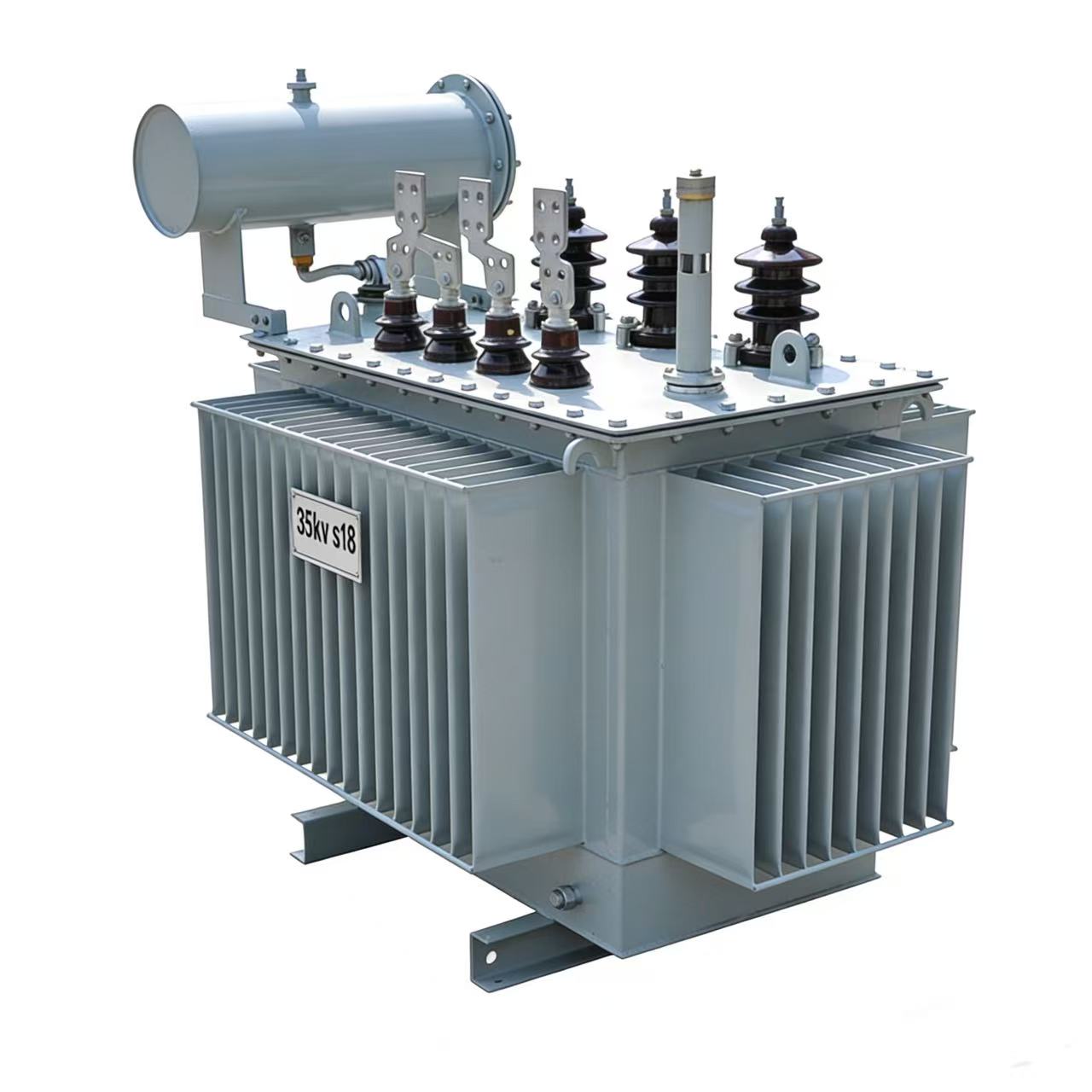

Produktvorteile des 35-kV-Öltransformators S18
• Hohe Effizienz und Energieeinsparung: Luft-/Lastverluste werden deutlich reduziert, besser als bei S13, und die Stromkosten sind langfristig wesentlich niedriger.
• Geräuscharm und energiesparend: Optimierter Magnetkreis, geringeres Rauschen, keine Überhitzung durch magnetische Leckströme
• Vollständige, wartungsfreie Abdichtung: zuverlässige Abdichtung, keine Leckage, kein hängender Kern, geringe Betriebs- und Wartungskosten
• Hohe Kurzschlussfestigkeit: Die Wicklung besitzt eine hohe mechanische Festigkeit und ist netzspannungsfest.
• Kleine Größe und geringes Gewicht: Kompakte Bauweise, einfachere Installation und Transport
• Hohe Zuverlässigkeit, lange Lebensdauer: geringe Temperaturerhöhung, gute Isolierung, geeignet für intelligente Überwachung
1. Produkteinführung
Der 35-kV-Öltransformator der Serie S18 ist ein hocheffizienter, verlustarmer Energiespartransformator der nächsten Generation, der Chinas neuesten Energieeffizienzstandards entspricht. Als Flaggschiffprodukt im mittleren bis oberen Leistungssegment für 35-kV-Spannungsebenen zeichnet er sich durch hochpermeable, verlustarme Siliziumstahlbleche, ein optimiertes Magnetkreisdesign und eine vollständig abgedichtete, korrosionsbeständige Konstruktion aus. Dank seiner Vorteile wie reduzierter Energieverluste, geringerem Geräuschpegel, verbesserter Betriebsstabilität und verlängerter Lebensdauer findet dieser Transformator breite Anwendung in 35-kV-Übertragungs- und -Verteilungssystemen. Er eignet sich ideal für Netzausbauprojekte, energetische Sanierungen, industrielle Stromversorgungsanwendungen und die Integration erneuerbarer Energien und ist die bevorzugte Lösung für Energieeinsparung und nachhaltige Stromerzeugung.
2. Technische Spezifikationen (anpassbar)
• Bemessungsspannung: 35 kV ± 2 × 2,5 % / 10 kV / 0,4 kV • Bemessungsfrequenz: 50 Hz • Anschlussgruppe: YNd11, Dyn11 • Kühlung: ONAN-Ölbadkühlung • Bemessungsleistung: 50 kVA bis 31.500 kVA • Impedanzspannung: 6,5 %–8 % (leistungsabhängig) • Isolationsklasse: Klasse A • Schutzstruktur: Vollständig abgedichteter Wellöltank mit Plattenkühler • Betriebstemperatur: -30 °C bis +40 °C
3. Hauptmerkmale
1. Hohe Energieeffizienz bei minimalen Verlusten: Die Leerlauf- und Lastverluste sind deutlich geringer als bei den Serien S11 und S13 und ermöglichen so außergewöhnliche Energieeinsparungen. Der langfristige Betrieb senkt die Stromkosten erheblich und gewährleistet eine schnelle Amortisation der Investition.
Extrem geräuscharm und umweltfreundlich: Der Eisenkern verwendet mehrstufige Verbindungen und eine Vibrationsdämpfungstechnologie, die eine gleichmäßige Magnetkreisverteilung und ein geringes Betriebsgeräusch gewährleisten. Dadurch eignet er sich für Umgebungen mit hohen Geräuschpegeln wie Wohngebiete, Schulen und Krankenhäuser.
Vollständig abgedichtete Konstruktion mit wartungsfreiem Betrieb: Die ölfreie Vollabdichtung isoliert das Transformatoröl von der Luft und verhindert so wirksam Oxidation, Feuchtigkeitsaufnahme und Leckagen. Dadurch entfällt die Notwendigkeit, den Kern anzuheben und routinemäßige Wartungsarbeiten durchzuführen.
Hervorragende Kurzschlussfestigkeit: Die Wicklungen zeichnen sich durch eine hochfeste Konstruktion mit stabiler Isolationsleistung und hoher mechanischer Festigkeit aus und widerstehen effektiv Netzüberspannungen, Lastschwankungen und Kurzschlussfehlern.
Hervorragende Wärmeableitung bei stabilem Betrieb. Die optimierte Wärmeableitungsstruktur gewährleistet einen geringen Temperaturanstieg und ermöglicht so einen dauerhaften Volllastbetrieb. Das Gerät zeichnet sich durch hohe Zuverlässigkeit und geringe Ausfallrate aus.
Lange Lebensdauer und hohe Anpassungsfähigkeit: Der Öltank ist korrosions- und witterungsbeständig und seine Konstruktion gewährleistet eine lange Lebensdauer. Er hält verschiedenen anspruchsvollen Umgebungsbedingungen stand, darunter Außenanlagen, Höhenlagen, feuchte und staubige Umgebungen sowie Küstenregionen.
4. Anwendungsszenarien
• Neubau, Modernisierung und energetische Sanierung von 35-kV-Stromnetzen in Stadt und Land • Hauptstromversorgung für große Fabriken, Bergwerke, Hüttenwerke, Chemieanlagen und Industrieparks • Aufwärtsspannungslösungen für Windparks, Photovoltaikanlagen und Energiespeicher • Stromversorgung für Krankenhäuser, Schulen, Einkaufszentren, gehobene Wohnanlagen und Bürogebäude • Infrastrukturprojekte wie Wasserversorgungssysteme, Eisenbahnen, Autobahnen, kommunale Einrichtungen und Flughäfen • Stromversorgung für Haupttransformatoren in Umspannwerken, Containerumspannwerken und Freileitungsmasten
