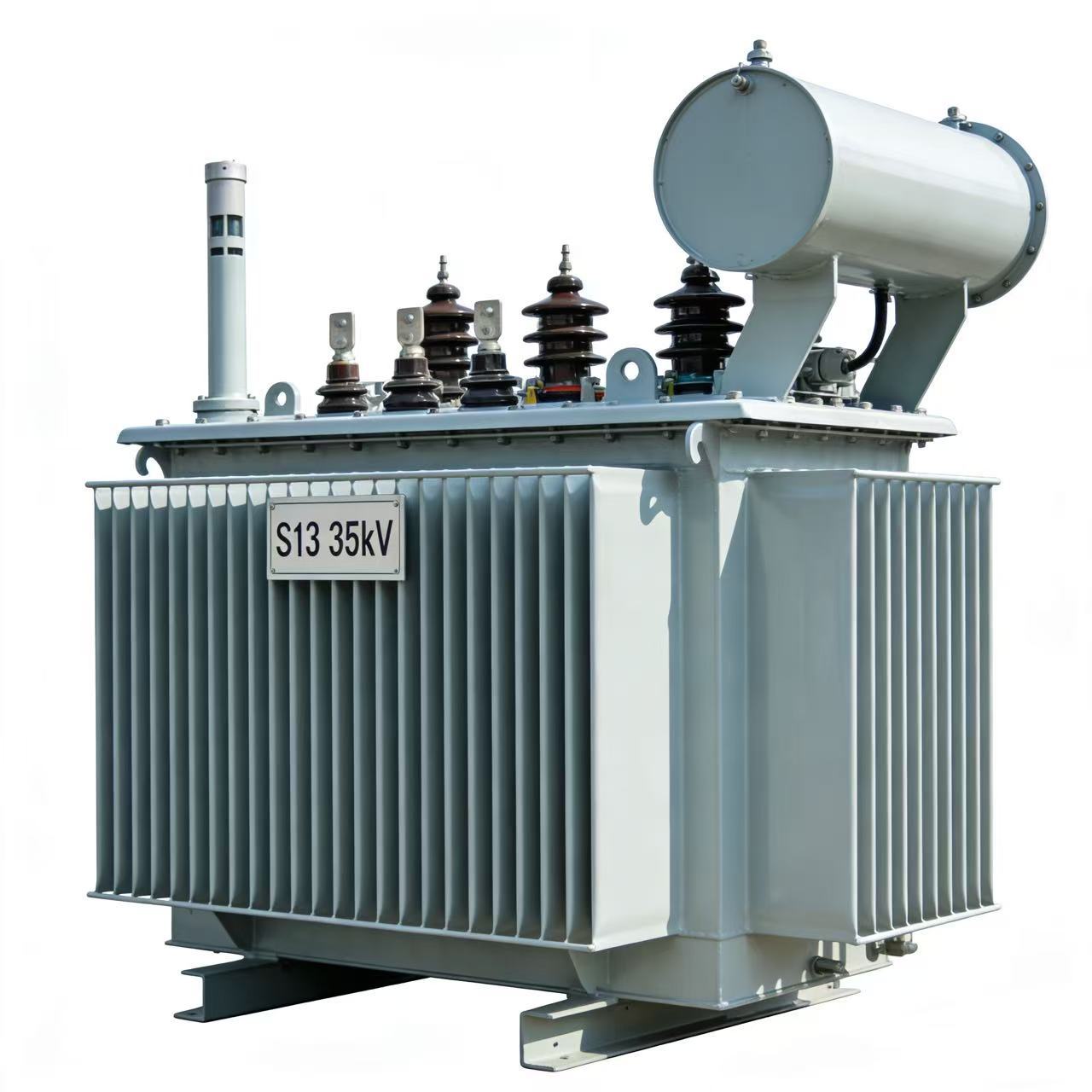

ein Abwärtstransformator

1. Produkteinführung

Der 35-kV-Öltransformator der Serie S13 ist ein High-End-Energiesparprodukt mit erstklassiger Energieeffizienz. Im Vergleich zu den herkömmlichen Serien S11 und S10 wurden Leerlauf- und Lastverluste deutlich optimiert, und die technischen Kennzahlen setzen branchenweit Maßstäbe. Das Produkt verwendet hochwertiges, kaltgewalztes, orientiertes Siliziumstahlblech, hochleitfähige, sauerstofffreie Kupferwicklungen und eine vollständig abgedichtete, gewellte Brennstofftankkonstruktion. Dadurch zeichnet es sich durch leisen Betrieb, hohe Zuverlässigkeit und lange Lebensdauer bei gleichzeitig extremer Energieeinsparung aus. Es eignet sich für 35-kV-Verteilungsnetze aller Ebenen und ist der Maßstab für energiesparende Anlagen zur Modernisierung von Stromnetzen, für intelligente Parks, Wohngebäude und Orte mit strengen Anforderungen an Energieverbrauch und Umweltschutz.

2. Technische Parameter (anpassbar)

• Bemessungsspannung: 35 kV auf der Hochspannungsseite (± 2 × 2,5 % Abgriff), 10 kV/0,4 kV auf der Niederspannungsseite

• Nennfrequenz: 50 Hz

• Verbindungsgruppe: Dyn11

• Kühlmethode: ONAN (Ölimmersion-Selbstkühlung)

• Nennleistung: 30 kVA ~ 2500 kVA

• Impedanzspannung: 4 % oder 6,3 % (je nach Kapazitätsspezifikation)

• Isolationsklasse: Klasse A

• Geräuschpegel: ≤ 65 dB (deutlich niedriger als bei der S11-Serie)

• Betriebsumgebung: -25 °C bis +55 °C, geeignet für anspruchsvolle Außeneinsatzbedingungen wie hohe Luftfeuchtigkeit, starker Salznebel, Staub usw.

• Schutzstruktur: vollständig abgedichteter Wellrohr-Kraftstofftank (ohne Ölkissen)

3. Hauptmerkmale

1. Erstklassige Energieeffizienz, extreme Energieeinsparung

Durch den Einsatz eines dreidimensionalen Spulenkerns oder eines hochwertigen laminierten Eisenkernverfahrens wird der Leerlaufverlust im Vergleich zur S11-Serie um mehr als 30 % reduziert, und gleichzeitig sinkt der Lastverlust. Der langfristige Betrieb senkt die Gesamtstromkosten erheblich, und die Amortisationszeit ist kurz, was der nationalen Energieeinsparungsstrategie „Doppelkohlenstoff“ entspricht.

2. Extrem geräuscharm, umweltfreundlich und nachhaltig

Durch die Optimierung des Magnetkreisdesigns und des Präzisionsspannverfahrens wird das Betriebsgeräusch im Vergleich zur S11-Serie um 2 bis 4 dB reduziert. Selbst in dicht besiedelten Wohngebieten, Schulen, Krankenhäusern und an ähnlichen Orten lässt sich ein „geräuscharmer Betrieb“ realisieren, was die Umweltfreundlichkeit erheblich steigert.

3. Vollständig abgedichtet, wartungsfrei

Durch die Verwendung von Vakuum-Öleinspritzung und vollständig abgedichteten, gewellten Kraftstofftanks wird das Öl vollständig von Luftkontakt isoliert, Oxidation, Feuchtigkeit und Leckagen werden verhindert. Dies ermöglicht den Verzicht auf einen hängenden Kern, einen Ölwechsel, extrem niedrige Wartungskosten über den gesamten Lebenszyklus und eine hohe Anlagenverfügbarkeit.

4. Kurzschlussfest, hohe Zuverlässigkeit

Die Spule besteht aus hochfestem, sauerstofffreiem Kupferdraht und wurde im Vakuumimprägnierungsverfahren hergestellt. Dadurch weist sie eine extrem hohe mechanische Festigkeit und ausgezeichnete Kurzschlussfestigkeit auf. Sie bewältigt problemlos starke Schwankungen der Netzspannung und Lastspitzen und arbeitet sicher und stabil.

5. Geringerer Temperaturanstieg, lange Lebensdauer

Dank hochwertiger Isoliermaterialien und präziser Verarbeitung ist der Temperaturanstieg geringer. Die durchschnittliche Temperaturänderung ist niedriger als bei herkömmlichen Modellen, wodurch die Alterung der Isolierung effektiv verzögert wird. Die geplante Lebensdauer beträgt über 30 Jahre, und das System kann innerhalb kurzer Zeit um 20 % überlastet werden.

6. Kompakte Größe, flexible Installation

Optimierte Struktur, geringeres Gewicht, kleineres Volumen. Geeignet für Außenbänke, Kastenstationen, Verteilerräume und andere Installationsszenarien; niedrigere Transport- und Baukosten.

4. Anwendungsszenarien

1. Lebensgrundlagen der gehobenen Bevölkerung und öffentliche Gebäude

• Große Wohnanlagen, erstklassige Krankenhäuser, Hochschulen und Universitäten, hochwertige Bürogebäude, große Einkaufszentren.

Wichtige Lebensgrundlagenprojekte, die empfindlich auf Lärm reagieren und eine extrem hohe Zuverlässigkeit der Stromversorgung erfordern.

2. Transformation des nationalen/provinziellen Stromnetzes

• Es werden neue 35-kV-Stromnetze in Städten und ländlichen Gebieten gebaut, alte Stromnetze intelligent modernisiert und die Verteilungsnetze verstärkt.

• Aufbau eines regionalen Demonstrationsprojekts zur Energieeinsparung in der Stromversorgung.

3. Hochwertige Industrieparks und Unternehmen

• Neue Energie-Industrieparks, Präzisionsfertigungsparks, Rechenzentrumsanlagen und Hightech-Unternehmen.

• Hochwertige Stromverbrauchsszenarien mit geringen Verlusten und niedrigen Betriebs- und Wartungskosten anstreben.

4. Infrastruktur und spezielle Stromversorgung

• Autobahnraststätten, Bahnhöfe, Wasserwirtschaftszentren, kulturelle und touristische Sehenswürdigkeiten sowie Küstenhäfen.

• Spezielles Netzteil, geeignet für raue Umgebungen wie hohe Korrosion und große Höhen.
