Dreiphasentransformator

1. Produkteinführung

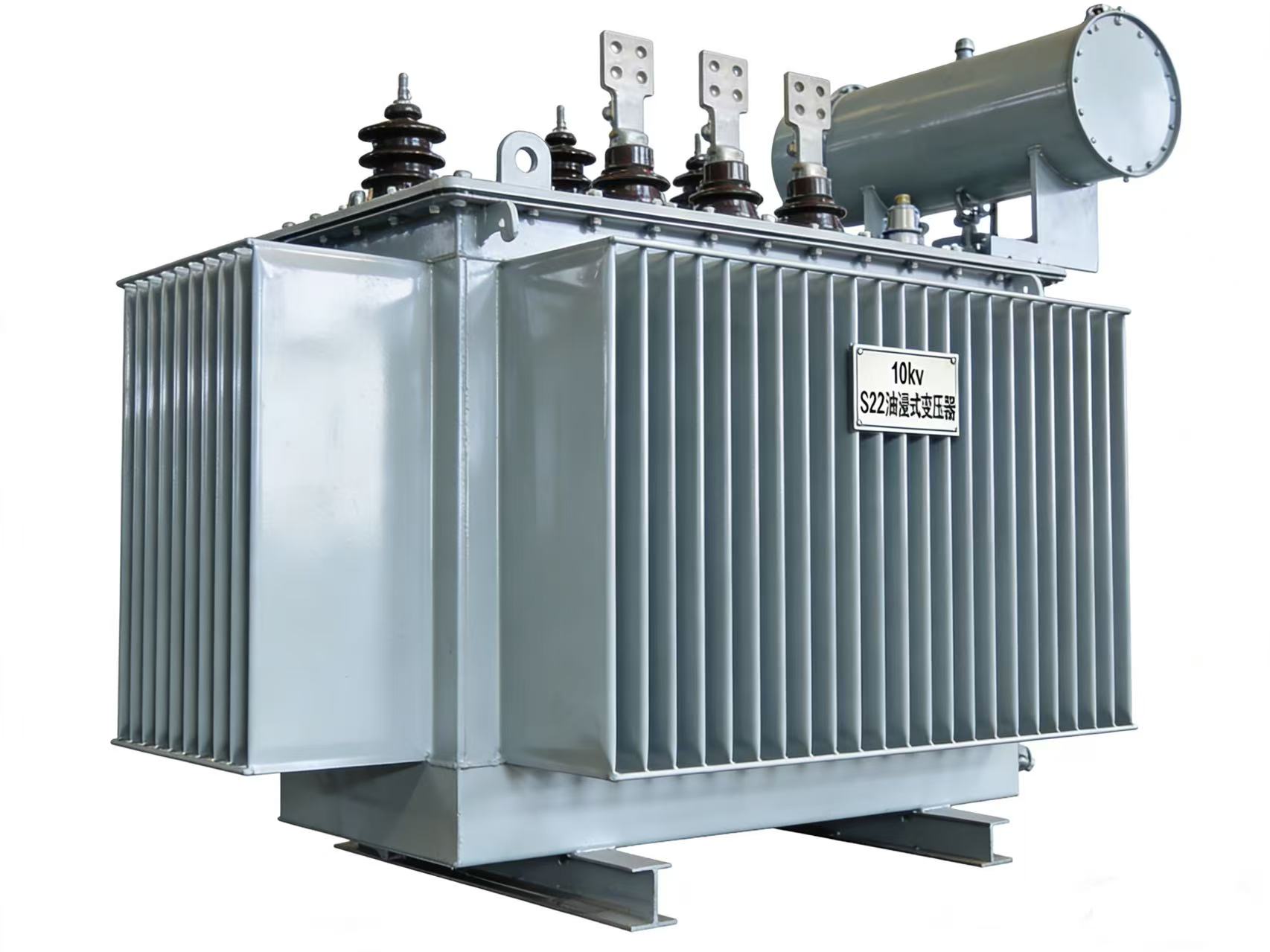

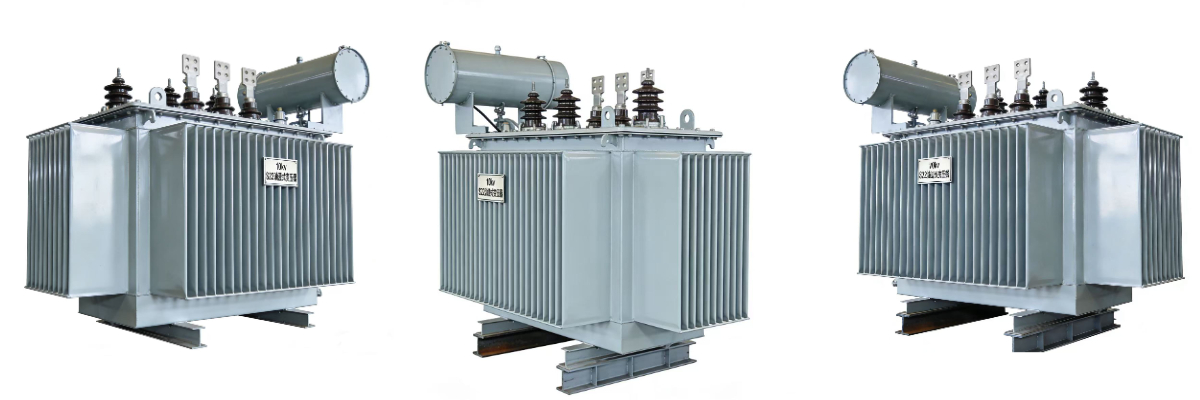

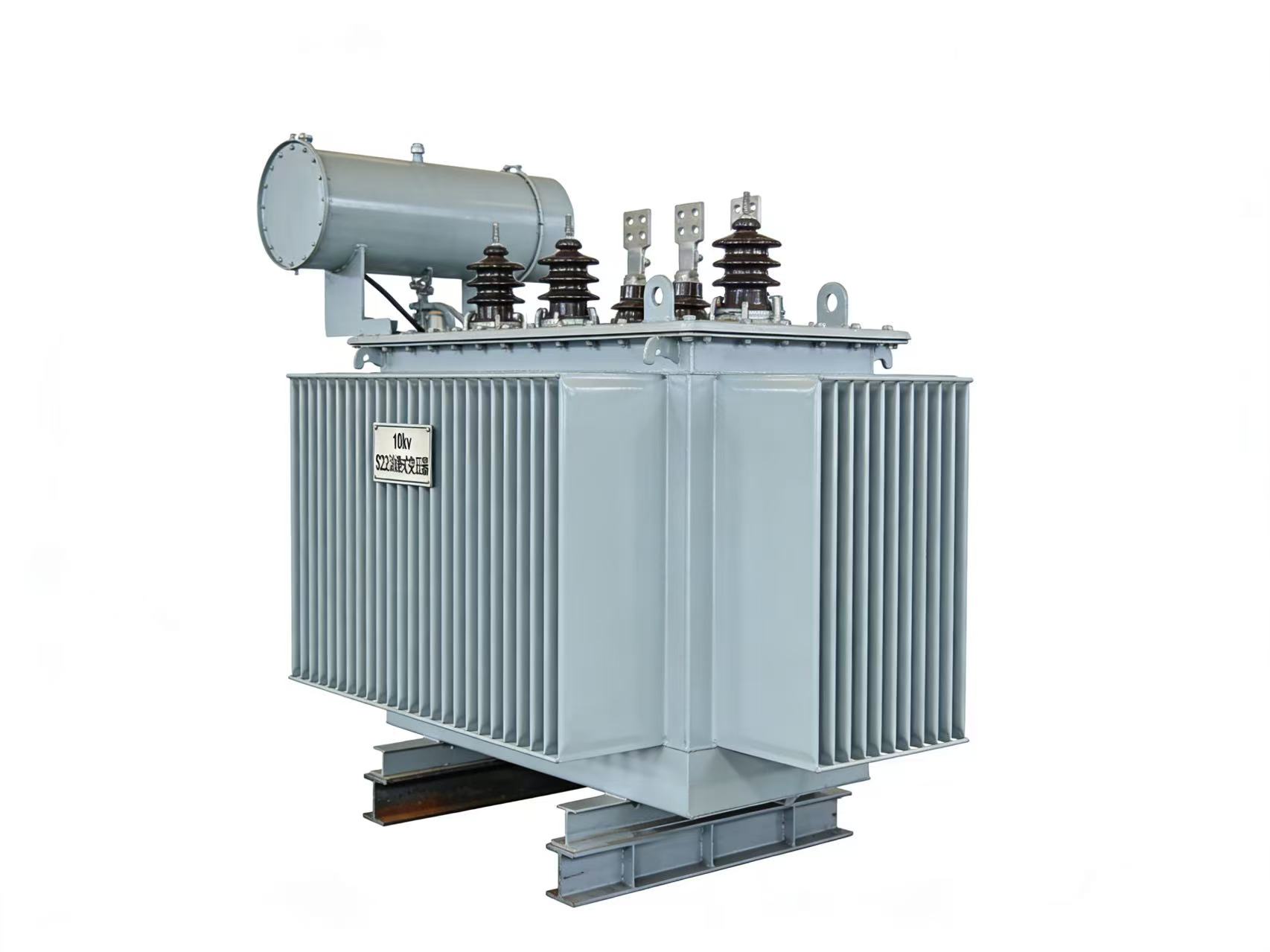

Der 10-kV-Öltransformator der Serie S22 erfüllt die chinesische Norm GB 20052-2024 (Klasse 1) für Energieeffizienz und zählt zu den modernsten energiesparenden Verteilnetzgeräten des Landes. Dank optimierter Magnetkreiskonstruktion, hocheffizienter Materialien und vollständig abgedichteter Bauweise erzielt dieses Produkt eine dreifache Optimierung hinsichtlich Leerlaufverlust, Lastverlust und Betriebsgeräusch. Es vereint höchste Sicherheit und Zuverlässigkeit mit einer außergewöhnlich langen Lebensdauer.

Dieses Produkt wurde speziell für die Anforderungen an Energieeinsparung und Verbrauchsreduzierung in Stromnetzen im Kontext der „Dual-Carbon“-Initiative entwickelt und ist für 10-kV-Verteilungsnetze aller Ebenen geeignet. Es dient als zentrale Stromverteilungseinrichtung für den Bau von Smart Cities, nationale Schlüsselprojekte, hochwertige Industrieparks und Standorte mit strengen Anforderungen an Energieverbrauch und Geräuschpegel.

2. Technische Spezifikationen (anpassbar)

• Bemessungsspannung: 10 kV (±2 × 2,5 % Abgriff) auf der Hochspannungsseite, 0,4 kV auf der Niederspannungsseite • Bemessungsfrequenz: 50 Hz • Anschlussgruppe: Dyn11 • Kühlmethode: ONAN (ölgekühlt) • Bemessungsleistung: 30 kVA bis 2500 kVA • Impedanzspannung: 4 % (Standardausführung) • Isolationsklasse: Klasse A • Schutzstruktur: Vollständig abgedichteter Wellrohrtank (ölfrei) • Betriebsumgebung: -25 °C bis +55 °C, geeignet für raue Außenbedingungen wie hohe Luftfeuchtigkeit, Salznebel und Staub.

 3. Hauptmerkmale

1. Energieeffizienzklasse 1: Extrem hohe Energieeinsparung. Durch den Einsatz von kaltgewalzten Siliziumstahlblechen mit hoher Permeabilität und optimierter dreidimensionaler Magnetkreiskonstruktion ist der Leerlaufverlust ca. 15 % geringer als bei S20 und über 40 % geringer als bei S13. Die Gesamtenergieeffizienz zählt zu den besten der Branche und ermöglicht Nutzern erhebliche langfristige Stromkosteneinsparungen bei extrem kurzer Amortisationszeit.

Extrem geräuscharmer und flüsterleiser Betrieb: Dank mehrstufiger Schrägverbindungen im Eisenkern, Vibrationsdämpfung durch Klemmkonstruktionen und optimierter Spulenanordnung liegt der Geräuschpegel deutlich unter den nationalen Normen und ist ca. 15–20 dB niedriger als bei herkömmlichen Produkten. Selbst nachts oder in lärmempfindlichen Bereichen (wie Krankenhäusern, Schulen und gehobenen Wohnanlagen) ist ein flüsterleiser Betrieb möglich.

Die vollständig abgedichtete, wartungsfreie Konstruktion nutzt Vakuum-Öleinspritzung und eine vollständig abgedichtete, gewellte Öltankstruktur, wodurch der Kontakt zwischen Ölbehälter und Luft vollständig unterbunden wird. Dies verhindert wirksam Oxidation, Feuchtigkeitsaufnahme und Leckage des Isolieröls. Das Anheben des Kerns oder ein Ölwechsel entfällt, was zu praktisch null Wartungskosten über den gesamten Lebenszyklus führt und die Anlagenverfügbarkeit deutlich erhöht.

Stoßfest und äußerst zuverlässig: Die Spule verwendet hochfeste, sauerstofffreie Kupferleiter und wird im Vakuumguss-/Imprägnierungsverfahren hergestellt. Dadurch erreicht sie außergewöhnliche mechanische Festigkeit und hervorragende Beständigkeit gegen Kurzschlüsse. Sie widersteht effektiv drastischen Spannungsschwankungen und Lastspitzen im Stromnetz und gewährleistet so einen sicheren und stabilen Betrieb mit einer extrem niedrigen Ausfallrate.

Lange Lebensdauer und hervorragende Witterungsbeständigkeit: Das hochwertige Isolieröl ist mit temperaturbeständigen Isoliermaterialien kombiniert und ist auf eine Lebensdauer von über 30 Jahren ausgelegt. Die Oberfläche des Öltanks ist fein sandgestrahlt und mit einer Dreifach-Decklackierung versehen, wodurch er eine außergewöhnliche Korrosions- und Alterungsbeständigkeit aufweist und sich somit ideal für stark korrosive Umgebungen wie Außenbereiche und Küstenregionen eignet.

4. Anwendungsszenarien

• Nationale/provinzielle Schlüsselprojekte im Bereich der Stromnetze: Neubau städtischer/ländlicher Stromnetze, intelligente Umgestaltung und Erweiterung alternder Stromnetze, Festlegung von Benchmarks für die Energieeinsparung.

• Hochwertige Gewerbe- und Wohngebäude: Superhochhaus-Bürotürme, große Einkaufszentren, Krankenhäuser der Tertiärstufe A, Universitätsstädte und Kultur- und Tourismuskomplexe, bei gleichzeitiger Berücksichtigung von Lärmreduzierung und hoher Zuverlässigkeit der Stromversorgung.

• Sehr energieintensive/technologieintensive Unternehmen: Chemiefabriken, Industrieparks für neue Energien, Rechenzentren und Präzisionsfertigungsanlagen, die durch extreme Energieeffizienz wesentliche Kostenvorteile erzielen.

• Infrastruktur- und Spezialstromversorgung: Die Stromversorgung für Autobahnraststätten, Bahnhöfe, Meerwasserentsalzungsanlagen und Basisstationen in abgelegenen Gebieten beweist ihre überlegene Witterungsbeständigkeit.
