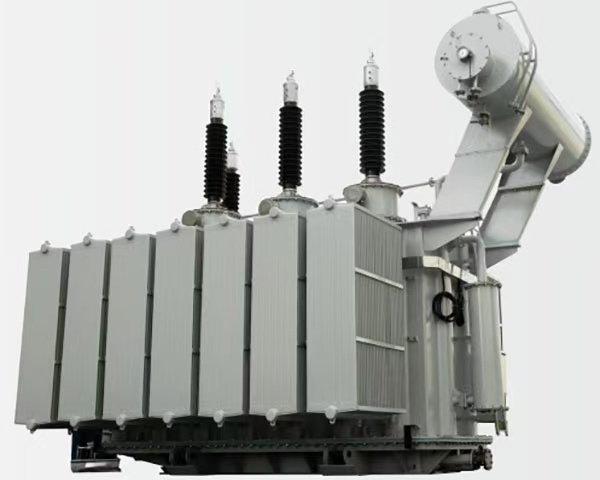

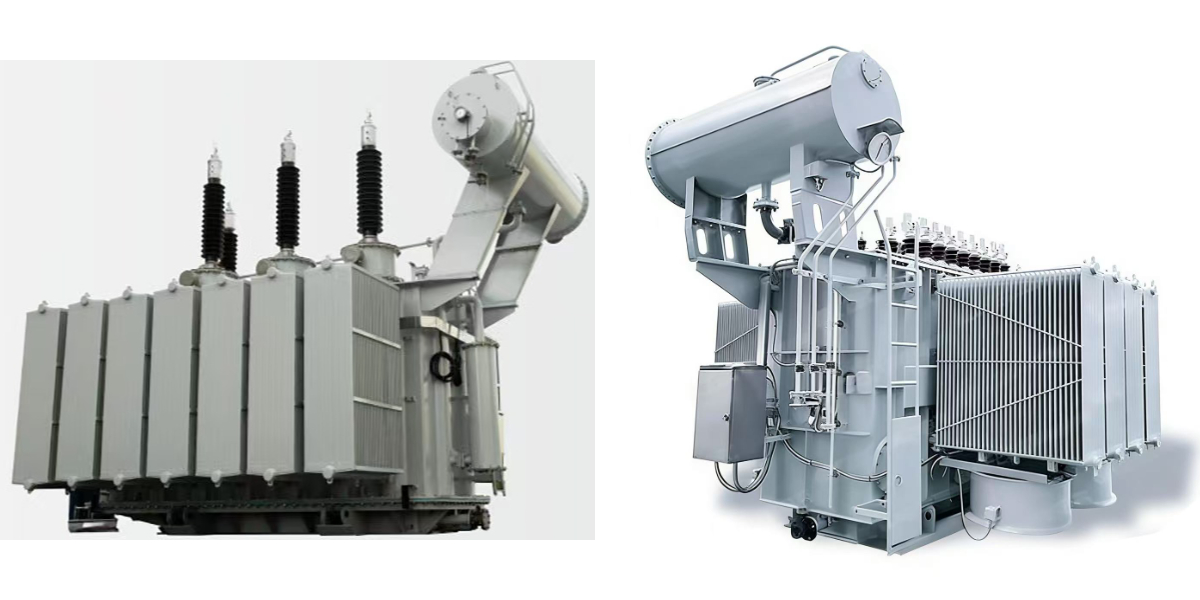

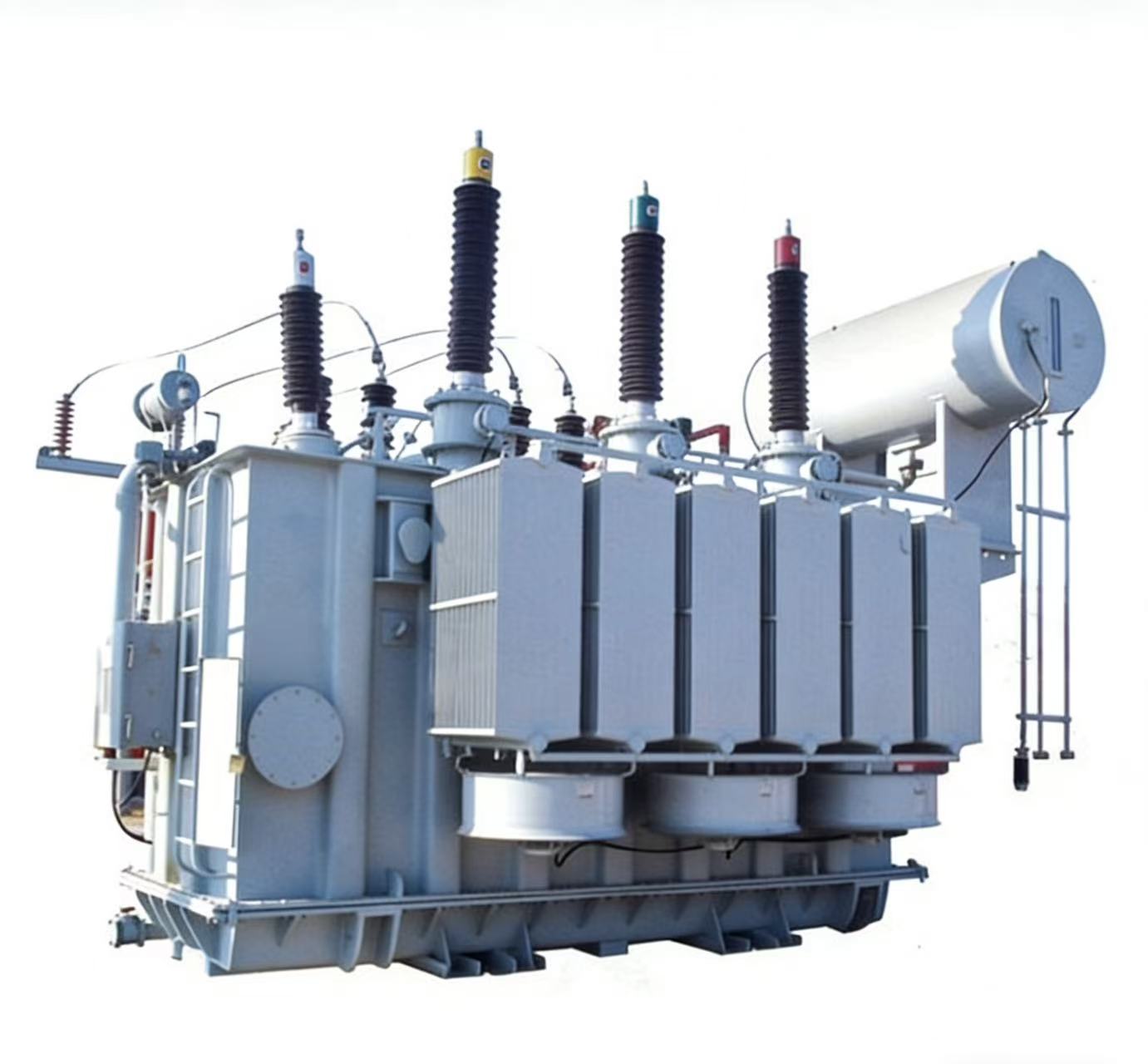

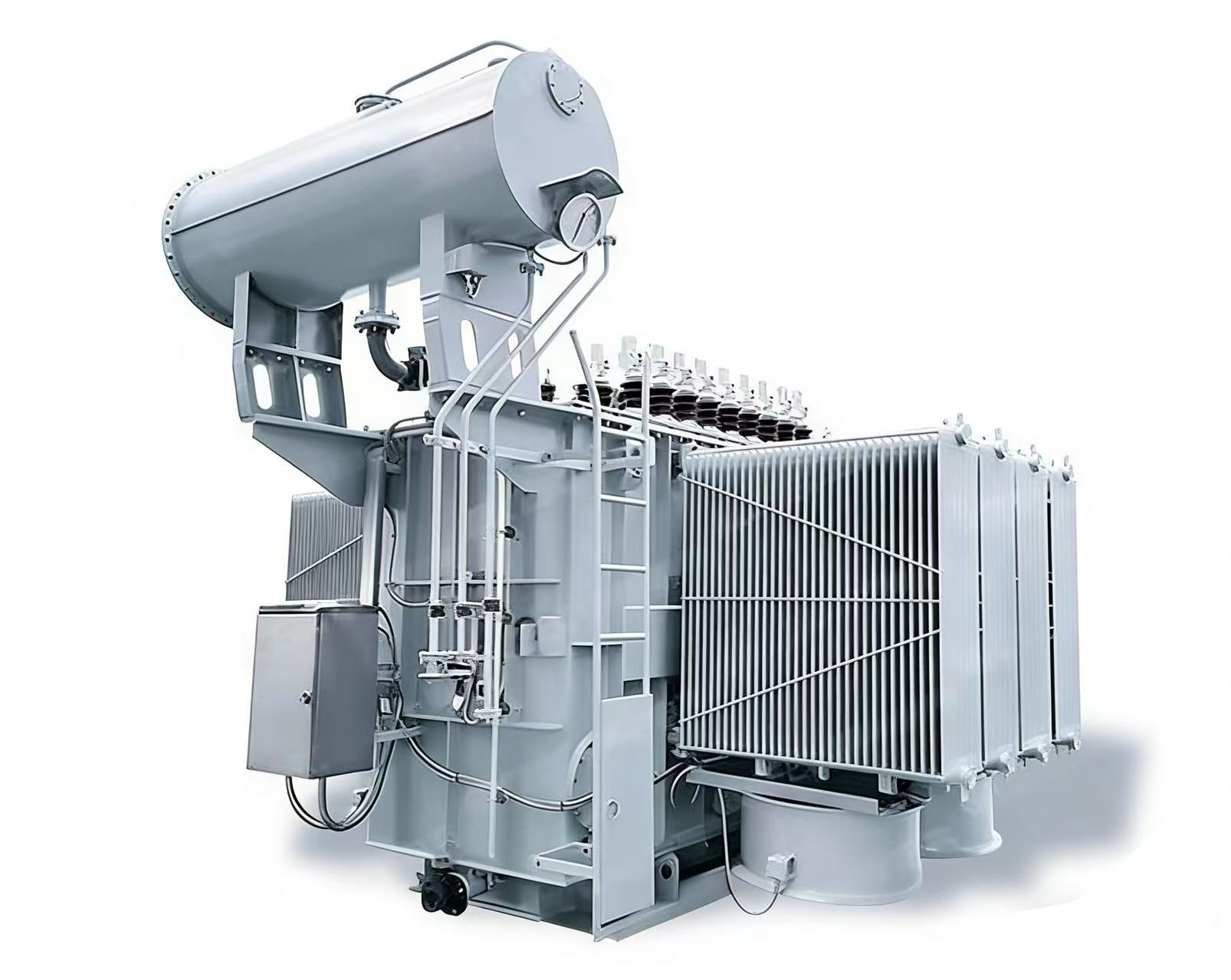

110-kV-Öltransformator der Serie S11

1. Produktübersicht & Positionierung

Diese Baureihe wird hauptsächlich in 110-kV-Hochspannungsnetzen eingesetzt und dient der Umwandlung, Verteilung und Übertragung von Energie zwischen 110 kV Hochspannung (115 kV, 121 kV, anpassbar) und 10 kV/35 kV Niederspannung. Sie ist eine Schlüsselkomponente für die Verbindung regionaler Stromnetze, industrieller Verbraucher und städtischer Verteilungsnetze.

Dank seiner hohen Effizienz, Energieeinsparung, Stabilität, Zuverlässigkeit und Wartungsfreiheit findet er breite Anwendung in wichtigen Umspannwerken, großen Industrieparks, städtischen Kernverteilungsnetzen, der Metallurgie, der chemischen Industrie, Systemen zur Unterstützung erneuerbarer Energien und anderen Bereichen, die eine hohe Stromversorgungsstabilität und Energieeffizienz erfordern. Er zählt zu den am weitesten verbreiteten und kostengünstigsten ölgekühlten Transformatoren im 110-kV-Bereich.

Modellerklärung

• S: Dreiphasen-Leistungstransformator, geeignet für industrielle und netzseitige Dreiphasen-Stromversorgung.

• 11: Leistungskennzahl, die ein niedriges Verlustniveau repräsentiert und im Vergleich zu den Serien S9 und S10 deutlich verbesserte Verlustkennzahlen aufweist.

• 110 kV: Bemessungshochspannung, hauptsächlich für 110-kV-Energieübertragungs- und -verteilungssysteme.

Typisches Modell: S11-10000/110

• 10000: Nennleistung 10000 kVA

• 110: Bemessungshochspannung 110 kV

Compliance-Standards

Zusätzlich zu den nationalen Normen entspricht das Produkt den internationalen Normen IEC 60076, besteht maßgebliche Tests der nationalen Energiewirtschaft, erfüllt die Anforderungen an die Flammwidrigkeit gemäß GB/T 25287 und verwendet Transformatorenöl gemäß GB/T 7595, wodurch die Konformität und Sicherheit unter verschiedenen Arbeitsbedingungen gewährleistet werden.

2. Technische Kernparameter(Anpassbar)

Energiesparbeispiel:

Bei 10000 kVA/110 kV, 8000 Betriebsstunden/Jahr und 70 % Auslastung können im Vergleich zur S9-Serie jährlich etwa 15.000–20.000 RMB eingespart werden, bei einer Amortisationszeit von nur 3–5 Jahren.

3. Struktur und technische Merkmale

3.1 Kern (Geringe Verluste & geringes Rauschen)

• Verwendet wird hochpermeables, kornorientiertes, kaltgewalztes Siliziumstahlblech (0,27–0,30 mm).

• Mehrstufige 45°-Überlappungsverbindung, 3- oder 5-gliedrige Struktur, Laminierungsfaktor ≥0,96.

• Lochfreie Bindung zur Reduzierung von Vibrationen und Geräuschen.

• Phosphatierung und Lackierung für Feuchtigkeits-, Rost- und Korrosionsschutz.

• Gewickelter Kern für geringeres Rauschen und niedrigeren Leerlaufstrom erhältlich.

3.2 Wicklungsstruktur (Hohe Zuverlässigkeit und Kurzschlussfestigkeit)

• Hochwertige, sauerstofffreie Kupferleiter mit niedrigem spezifischem Widerstand und geringen Verlusten.

• Hochspannungswicklung: mehrlagige zylindrische Ausführung mit gleichmäßiger Isolierung und symmetrischer Amperewindung.

• Niederspannungswicklung: Spiral- oder Endloswicklung für hohe Ströme und gute Wärmeableitung.

• Vakuumtrocknung und Imprägnierung; Endverstärkung zur Reduzierung von Teilentladungen.

• CNC-Wicklung mit einer Toleranz von ≤±0,5 mm.

3.3 Tank & Abdichtung (Auslaufsicher & Wartungsfrei)

• Hochwertiges Q235B-Stahlblech, geschweißt durch automatisches Unterpulverschweißen, geprüft durch Ultraschallprüfung.

• Elliptischer oder rechteckiger Tank; Well- oder Plattenheizkörper.

• Vollständig abgedichtete Konstruktion mit Kapsel oder Membran zur Trennung von Öl und Luft.

• Dreischichtige Grundierung und ein Deckanstrich für Korrosionsschutz im Außenbereich.

3.4 Isolierungs- und Schutzsystem

• Verbundisolationssystem (Pressspan, Öl, Epoxidharzteile), Isolationsklasse A (105℃).

• Standardmäßige Schutzeinrichtungen: Buchholzrelais, Druckbegrenzungsventil, Ölstandsanzeiger, Thermometer.

• Optional: DGA-Online-Überwachung, Blitzschutz.

• Starre Befestigung zur Verhinderung von Verschiebungen während Transport und Betrieb.

3.5 Kühlsystem

• ONAN: natürliche Konvektion, geräuscharm, geeignet für mittlere und leichte Lasten.

• ONAF: Automatisch gesteuerte Lüfter, Wärmeableitung um über 50 % verbessert.

• OFAF ist für Anwendungen mit hoher Kapazität und starker Beanspruchung erhältlich.

• Intelligente Temperaturregelung und Fehleralarm.

4. Kernproduktvorteile

1. Extrem hohe Energieeffizienz und bemerkenswerter wirtschaftlicher Nutzen

   Die Leerlaufverluste wurden um ≥30 % reduziert, der Leerlaufstrom um 70–85 % und die Lastverluste um 10–15 % im Vergleich zu S9. Dies senkt die Stromkosten und die Blindleistungsverluste erheblich und entspricht der nationalen „Dual-Carbon“-Politik.

2. Geräuscharm und umweltfreundlich

   Geräuschpegel ≤60–65 dB(A), erfüllt vollständig die Anforderungen für städtische und Wohngebiete. Umweltfreundliches Öl, vollständig versiegelt, kein Auslaufen oder Schadstoffaustritt.

3. Hervorragende Kurzschlussfestigkeit

   Die hochfesten Wicklungen und die robuste Konstruktion halten dem 25- bis 30-Fachen des Nennkurzschlussstroms stand. Ein umfassender Schutz gewährleistet einen stabilen und sicheren Betrieb.

4. Vollständig abgedichtet und wartungsfrei

   Öl von Luft isoliert, stabile Ölqualität, kein häufiger Ölwechsel oder Tests erforderlich. Wartungskosten um über 60 % reduziert. Lebensdauer ≥ 30 Jahre.

5. Starke Anpassungsfähigkeit an die Umwelt

   Funktioniert stabil bei -30 °C bis +45 °C; anpassbar für Hochebenen, niedrige Temperaturen, Salznebel und Korrosion. Schutzart IP33 für den Außenbereich.

6. Hochwertige Materialien und zuverlässige Qualität

   Strenge Qualitätskontrolle bei Materialien und Fertigung. Umfassende Typprüfungen vor Auslieferung zur Sicherstellung der Einhaltung nationaler Normen.

5. Anwendungsszenarien

1. Stromnetz: Wichtige 110-kV-Umspannwerke, regionale Stromversorgung, Modernisierung des städtischen Verteilungsnetzes.

2. Großindustrie: Metallurgie, Chemie, Bergbau, Zement, Papier, kontinuierliche Schwerlastproduktion.

3. Städtebau: Gewerbegebiete, Wohnviertel, U-Bahn, Flughafen, Hochgeschwindigkeitsbahnhöfe.

4. Neue Energien: 110-kV-Sammel- und Hochspannungsstationen für Photovoltaik und Windkraft.

5. Besondere Umgebungen: Hochebenen, kalte Regionen, Küstennebel, chemisch korrosive Gebiete.

6. Installation, Betrieb und Wartung

6.1 Installation

• Flaches, gut belüftetes und gut entwässertes Grundstück fernab von Brandquellen.

• Stahlbetonfundament mit einem Nivellierungsfehler von ≤2 mm/m.

• Professionelles Heben und stoßdämpfender Transport.

• Zuverlässige Erdung (Erdungswiderstand ≤4Ω).

• Vollständige Isolations- und Funktionstests vor der Inbetriebnahme.

6.2 Betrieb

• Echtzeitüberwachung von Öltemperatur, Ölstand, Stromstärke, Spannung und Geräuschen.

• Vermeiden Sie langfristige Überlastung.

• Heizkörper sauber halten.

• Fehlerbehebung sofort nach Alarmierung.

6.3 Wartung

• Wöchentliche Kontrolle von Ölstand, Temperatur und Dichtung.

• Jährliche Ölprüfung; regelmäßige Isolations- und Teilentladungsprüfungen.

• Regelmäßiger Betrieb während längerer Stillstandszeiten zur Vermeidung von Feuchtigkeit.

7. Lieferung und Kundendienst

7.1 Lieferumfang

Transformatorgehäuse, Hoch-/Niederspannungsdurchführungen, Buchholzrelais, Druckbegrenzungsventil, Ölstandsanzeiger, Thermometer, Kühlsystem, Klemmen, Bedienungsanleitung, Prüfbericht und Zertifikat. Kundenspezifische Anpassungen hinsichtlich Leistung, Spannung, Kühlung und Schutz sind möglich.

7.2 Werksprüfungen

Leerlaufprüfung, Lastprüfung, Isolationswiderstand, Gleichstromwiderstand, induzierte Spannungsfestigkeit, Blitzstoßprüfung, Teilentladungsprüfung, Temperaturanstiegsprüfung usw.

7.3 Kundendienst

• Installationsanleitung und Inbetriebnahme vor Ort.

• Garantie: 1–3 Jahre, kostenlose Reparatur und Ersatz bei Qualitätsmängeln.

• Anleitung und Durchführung regelmäßiger Wartungsarbeiten.

• 24-Stunden-Notfallversorgung.

• Professionelle technische Ausbildung für Betrieb und Wartung.

8. Produktübersicht

Der ölgekühlte 110-kV-Leistungstransformator der Baureihe S11 ist ein klassisches, energiesparendes, sicheres, zuverlässiges, geräuscharmes, umweltfreundliches und wartungsfreies Gerät zur Energieübertragung und -verteilung. Er bietet umfassende Verbesserungen hinsichtlich Verlusten, Zuverlässigkeit und Wartungsfreundlichkeit gegenüber der Baureihe S9 und erreicht eine Energieeffizienzklasse von mindestens 2.

Dank hochwertiger Materialien, ausgereifter Technologie, umfassendem Schutz und hoher Umweltverträglichkeit eignet es sich für vielfältige Anwendungen in Stromnetzen, Industrie, Stadtentwicklung und erneuerbaren Energien. Es erfüllt höchste Ansprüche an Dauerbetrieb und reduziert gleichzeitig die Betriebs- und Wartungskosten erheblich – die optimale Wahl für die 110-kV-Stromübertragung und -verteilung.
