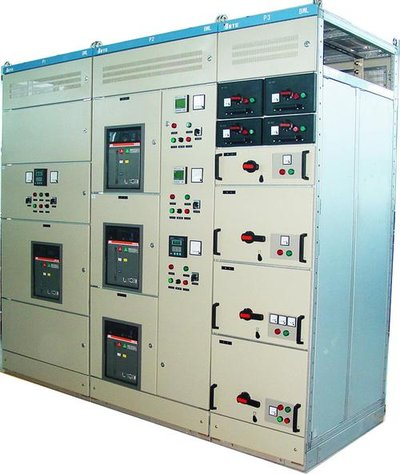

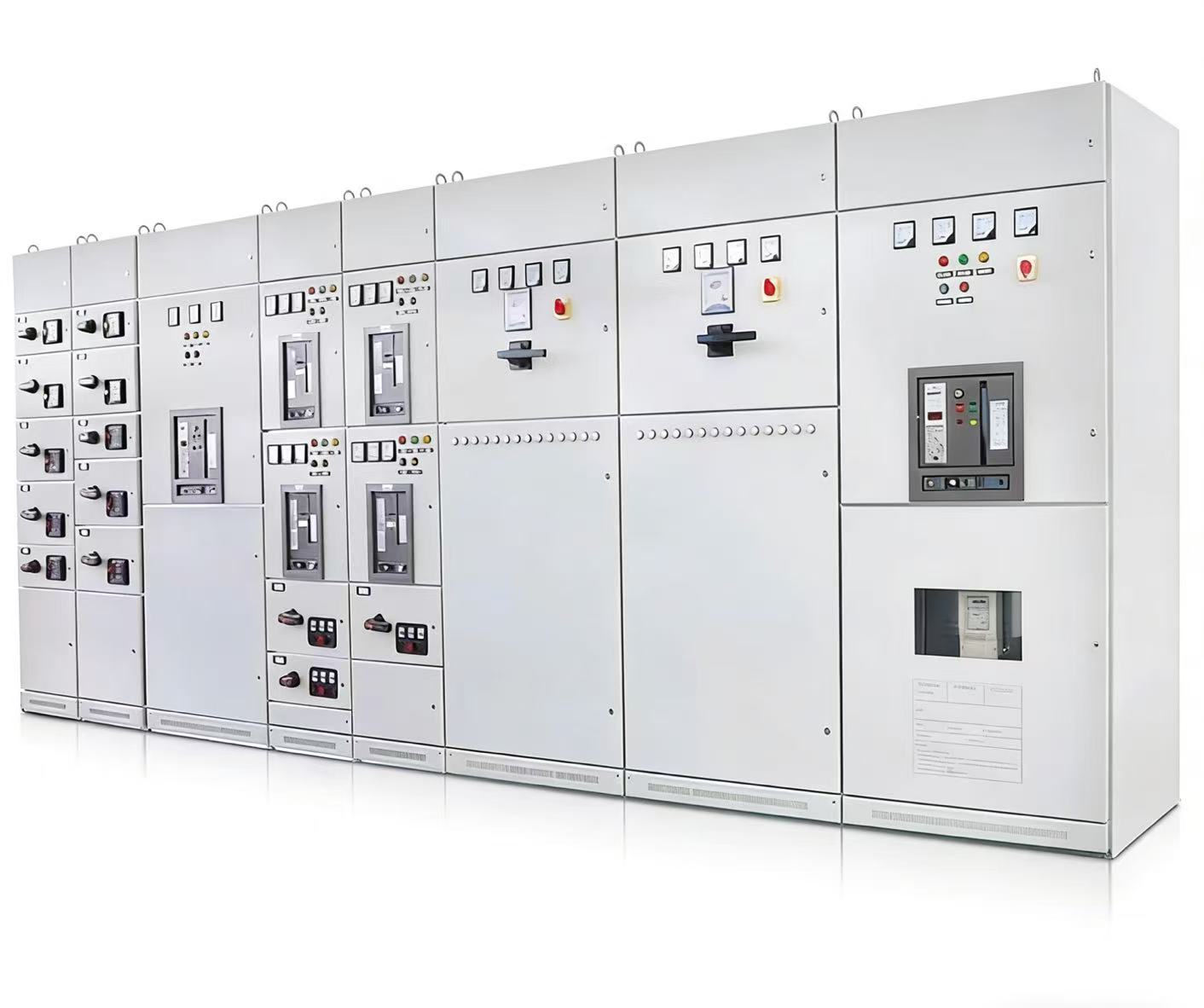

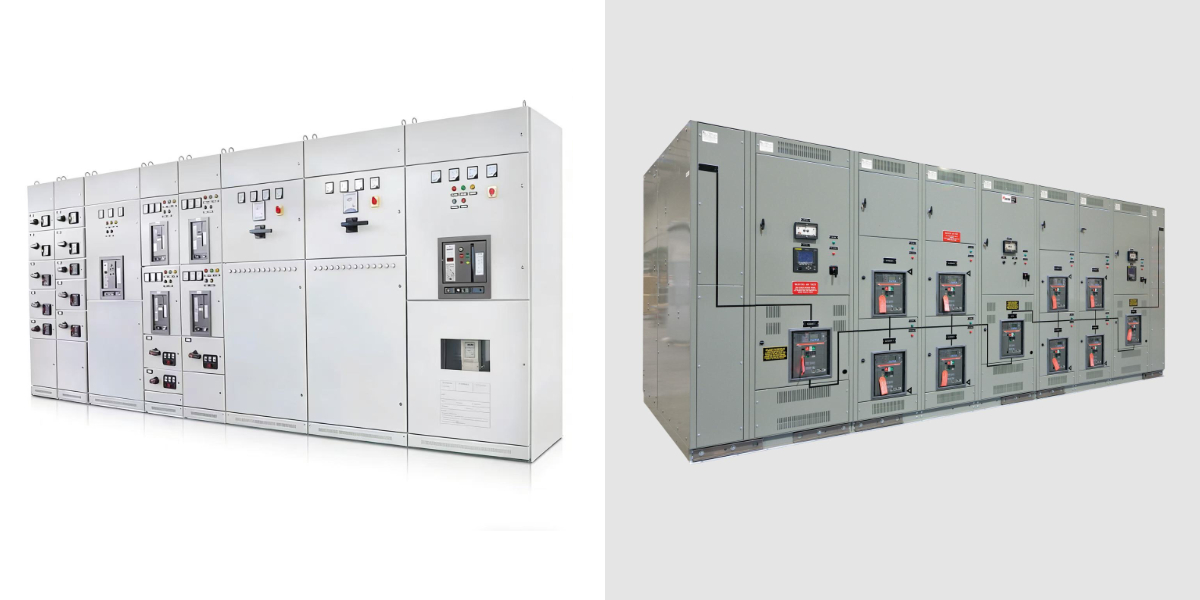

Schaltanlage
1. Schubladenartige Bauweise: Defekte Stromkreise können zur Wartung ohne Stromunterbrechung separat entnommen werden.
2. Dreizonen-Isolation, hohe Sicherheit und Verhinderung der Fehlerausbreitung
3. Gute dynamische und thermische Stabilität, hohe Kurzschlussfestigkeit
4. Modulares Design, hohe Austauschbarkeit und einfache Erweiterbarkeit.
5. Hohe Raumausnutzung und geringe Grundfläche.
6. Geeignet für Mehrkreissysteme, hohe Zuverlässigkeitsanforderungen und häufige Wartungsszenarien.
GCS-Produktdetails
Eins. Produkteinführung
Die ausziehbare Niederspannungs-Schaltanlage vom Typ GCS ist eine neue Generation standardisierter Niederspannungs-Energieverteilungsanlagen. Sie eignet sich für Stromversorgungs- und -verteilungssysteme mit 50 Hz Wechselstrom und einer Nennbetriebsspannung von 380 V/660 V und realisiert hauptsächlich Funktionen wie Energieverteilung, Motorsteuerung, Blindleistungskompensation und Schutzschaltungen.

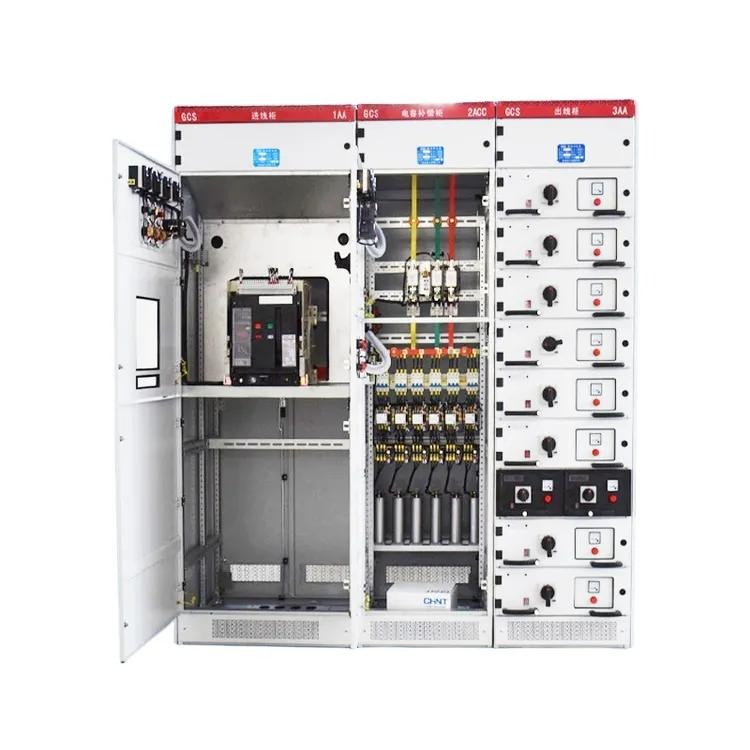

Der Schrank verfügt über eine modulare Schubladenkonstruktion und zeichnet sich durch hohe Sicherheit, Zuverlässigkeit und einfache Wartung aus. Er findet breite Anwendung in Bereichen mit hohen Anforderungen an die Stromversorgungssicherheit und ist ein gängiges Niederspannungs-Komplettsystem im mittleren bis oberen Preissegment für Industrie-, Bau- und Energiesysteme.
Zwei. Technische Parameter(Anpassbar)
Nennbetriebsspannung: Wechselstrom 380 V/660 V
Bemessungsstrom: Hauptsammelschiene 4000 A, Abzweigsammelschiene bis zu 630 A
Kurzzeitiger Nennstrom: 50 kA/1 s
Bemessungsspitzenstromfestigkeit: 105 kA
Schutzart: IP30 (IP40 anpassbar)
Gehäusekonstruktion: Montierter Rahmen aus kaltgeformtem Stahl
Schubladeneinheit: Standardisierte Module von 1/2 Einheit, 1 Einheit, 1,5 Einheiten, 2 Einheiten
Isolationsniveau: Netzfrequenz-Stehspannung 2 kV/1 min
Anwendbare Umgebungsbedingungen: Temperatur -10℃ bis +40℃, relative Luftfeuchtigkeit ≤95 %
Dort. Hauptmerkmale
Schubladenartige Konstruktion, Wartung ohne Stromausfall: Funktionseinheiten können unabhängig voneinander entnommen werden, der Austausch defekter Teile erfolgt effizient, ohne die normale Stromversorgung anderer Stromkreise zu beeinträchtigen.
Dreikammer-Isolationsdesign: Sammelschienenkammer, Funktionskammer und Kabelkammer sind vollständig voneinander getrennt, wodurch eine effektive Fehlerausbreitung verhindert und die Sicherheit erhöht wird.
Hohe modulare Austauschbarkeit: Schubladen gleicher Spezifikation sind austauschbar, was Erweiterungen, Renovierungen und Wartungsarbeiten bequem und effizient macht.
Hervorragende dynamische und thermische Stabilität: Hohe Kurzschlussfestigkeit, stabiler Betrieb, geeignet für Hochstrom- und Hochlastanwendungen.
Durchdachte Anordnung und gute Wärmeableitung: Wissenschaftliches Belüftungsdesign, geringer Temperaturanstieg, längere Lebensdauer der Komponenten.
Perfekte mechanische Verriegelung: Mehrfacher Schutz gegen Fehlbedienung und Ein-/Ausstecken unter Spannung gewährleistet einen sichereren Betrieb.
Hohe Universalität: Kompatibel mit gängigen Komponenten in- und ausländischer Marken, flexible Konfiguration.
Vier. Anwendungsszenarien
Hochhäuser, Einkaufszentren, Hotels, Bürogebäude, Krankenhäuser, Rechenzentren
Fabrikhallen, automatisierte Produktionslinien, Energieleitstellen
Niederspannungs-Stromverteilungssysteme von Kraftwerken, Umspannwerken und Verteilstationen
Kontinuierlich produzierende Industrien wie Erdöl-, Chemie-, Metallurgie- und Leichtindustrie
Wichtige Stromverteilungsstellen wie Flughäfen, Schienenverkehrsanlagen und große öffentliche Einrichtungen
