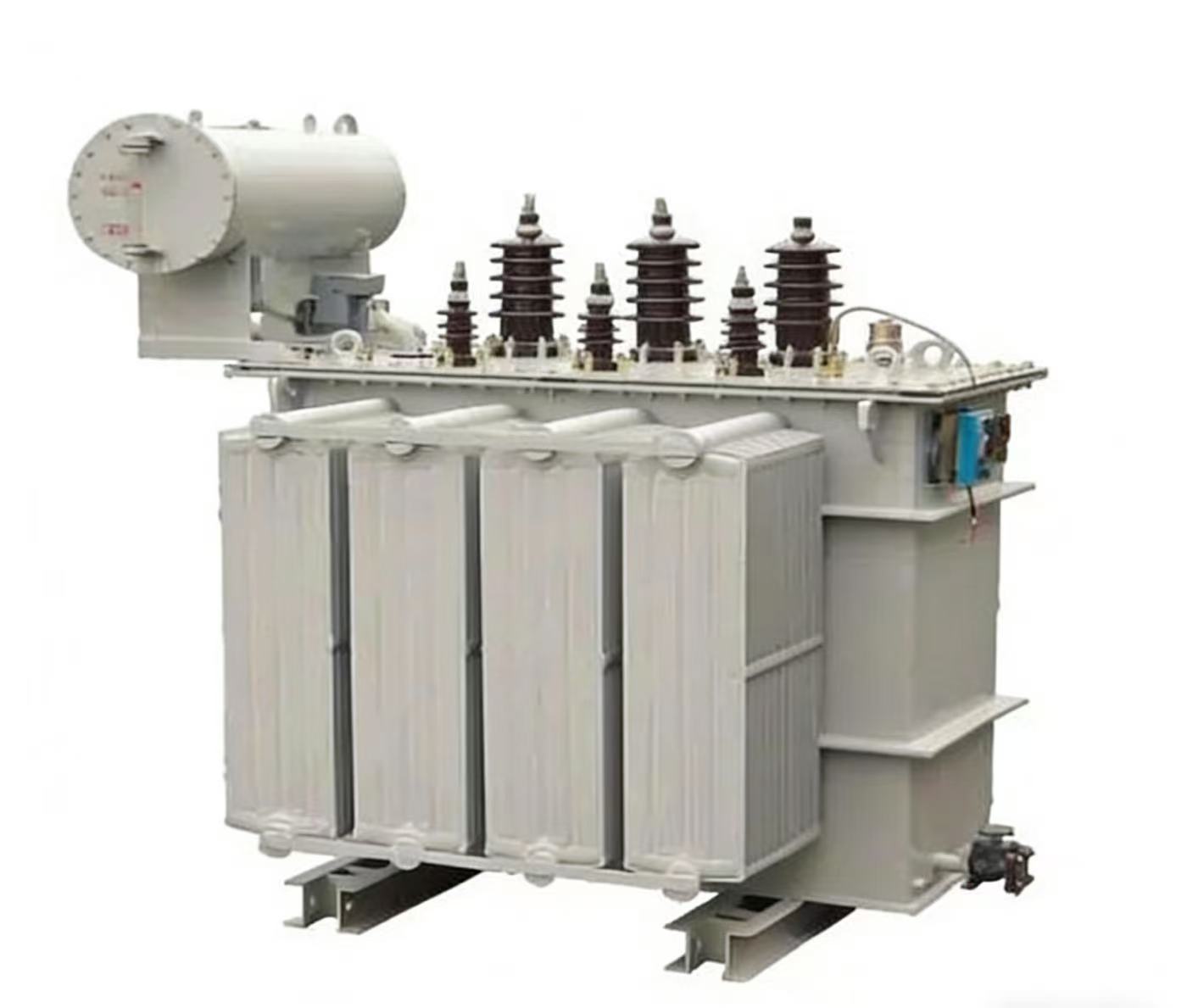

Dreiphasen-Öltransformator
1. Doppelwicklungsstruktur: 35 kV Haupttransformator-Niveau, einfache Verdrahtung und stabiler Betrieb.
2. Geringe Verluste und Energieeinsparung: Energieeffizienz des Typs 11, energiesparender als herkömmliche Modelle bei geringer Temperaturerhöhung.
3. Ölgekühlte Zwangsluftkühlung: Hervorragende Wärmeableitung, hohe Überlastfähigkeit, geeignet für den langfristigen Volllastbetrieb.
4. Hohe Kurzschlussfestigkeit: Hohe Zuverlässigkeit, geeignet für Umspannwerke sowie industrielle und Bergbau-Hauptabwärtsumspannwerke.
5. Geräuscharm, lange Lebensdauer und wartungsfrei.
I. Produkteinführung
Die SF11-Serie ist ein dreiphasiger, ölgekühlter, luftgekühlter Doppelwicklungs-Leistungstransformator vom Typ 11 mit geringen Verlusten.
Es wird hauptsächlich in 35-kV-Energieübertragungs- und -verteilungssystemen eingesetzt und ist der gängigste Haupttransformator für Umspannwerke, Industrie- und Bergbauunternehmen sowie Industrieparks.
Das Produkt verwendet hochpermeable Siliziumstahlbleche und eine Wicklungsstruktur aus Vollkupfer in Kombination mit einer Zwangsluftkühlung.
Es zeichnet sich durch geringe Verluste, geringe Geräuschentwicklung, stabilen Betrieb und hohe Überlastfähigkeit aus und erfüllt somit die Anforderungen an einen hocheffizienten, sicheren und langfristigen Betrieb des Stromnetzes. Es entspricht dem nationalen Energieeffizienzstandard der Stufe 1.
II. Technische Parameter (anpassbar)
Nennleistung: 630 kVA ～ 31500 kVA
Nennspannung: 35±5%/0,4 kV, 35/10,5 kV, 35/6,3 kV (anpassbar)
Nennfrequenz: 50 Hz
Verbindungsgruppe: YNd11, Yyn0
Kühlmodus: ONAN/ONAF (Oil Natural Air Natural / Oil Natural Air Forced)
Spannungsregelung: Stufenschalter oder Laststufenschalter (optional)
Isolationsniveau: Standardisolation für 35-kV-Klasse
Implementierungsstandards: GB/T 1094, GB/T 6451, GB/T 10228
三、Hauptfunktionen
Energiesparend und verlustarm
Durch die Verwendung von hochpermeabilitätsorientierten Siliziumstahlblechen und der 45°-Vollschritt-Überlappungsverbindungs-Laminiertechnologie
Die Leerlauf- und Lastverluste liegen weit unter den nationalen Normen.
Es bietet einen deutlichen Energiespareffekt im Vergleich zu herkömmlichen Modellen und niedrigere langfristige Betriebskosten.
Zwangsluftkühlung und hohe Überlastfähigkeit
Ausgestattet mit einem Zwangsluftkühlsystem für hohe Wärmeabfuhreffizienz.
Es ist für den Betrieb mit Spitzenlasten und kurzzeitiger Überlastung geeignet und zeichnet sich durch eine stabile Temperaturanstiegskontrolle und eine längere Lebensdauer aus.
Zuverlässige Konstruktion und hohe Kurzschlussfestigkeit
Wicklungen aus Vollkupfer mit hoher mechanischer Festigkeit, fester Klemmung von Kern und Spulenanordnung, optimierte Isolationsstruktur.
Es besitzt eine ausgezeichnete Fähigkeit, plötzlichen Kurzschlüssen standzuhalten und gewährleistet so einen sicheren und stabilen Betrieb.
Geräuscharm und geringe Teilentladung
Optimierte Kern- und Tankstruktur, geringe Vibrationen und Geräusche;
geringe Teilentladung, ausgezeichnete Isolationsleistung, geeignet für den langfristigen Dauerbetrieb.
Vollständig abgedichtet und wartungsfrei
Die geschlossene Öltankkonstruktion verhindert wirksam Oxidation und Feuchtigkeit im Transformatoröl.
reduziert den Wartungsaufwand und passt sich rauen Außenumgebungen an.
IV. Anwendungsszenarien
Haupttransformator / Verteiltransformator für 35-kV-Umspannwerke
Hauptumspannwerke für Industrie- und Bergbauunternehmen
Stromversorgungssysteme für Industrieparks und Gewerbekomplexe
Sanierung des städtischen Stromnetzes, neue Energieversorgungsanlagen
Wichtige Stromversorgungseinrichtungen wie Krankenhäuser, Rechenzentren und Verkehrsknotenpunkte.
