Niederspannungsschaltanlage

GCK-Produktdetails

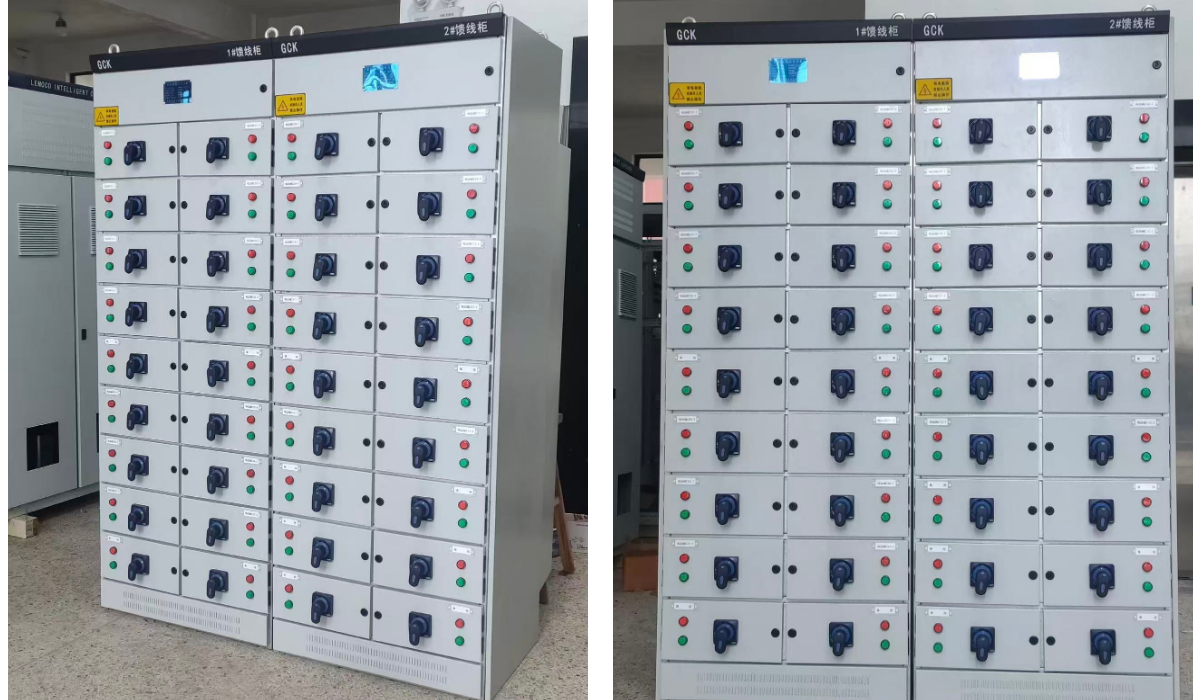

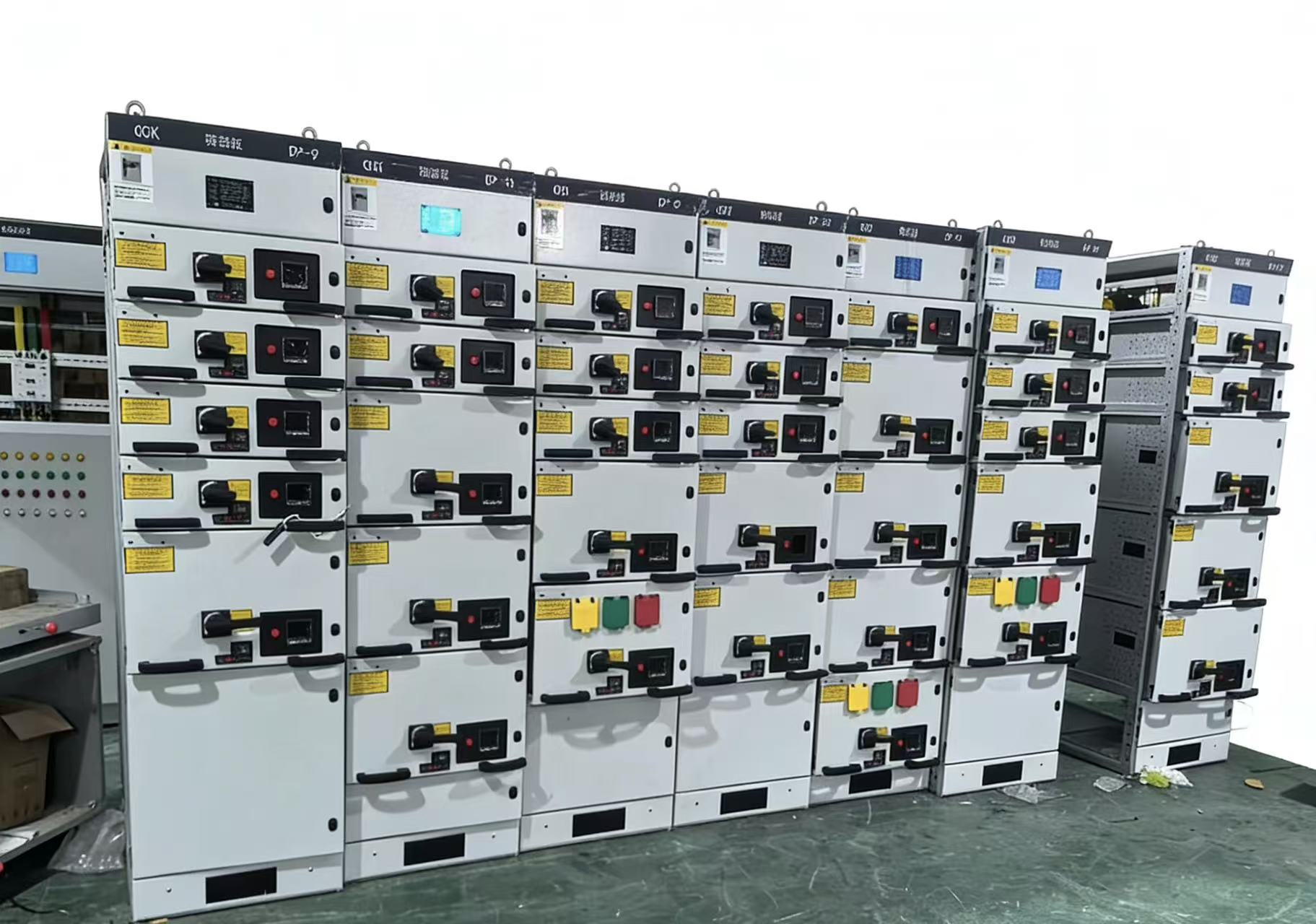

1. Produkteinführung: Der GCK-Verteilerschrank ist eine in China weit verbreitete, ausziehbare Niederspannungs-Schaltanlage, die primär für 50-Hz-Wechselstromnetze mit Nennspannungen bis zu 660 V konzipiert ist. Als Kernkomponente in der Stromverteilung von Industrie- und Wohngebäuden dient er hauptsächlich der Energieverteilung, Motorsteuerung und dem Leitungsschutz. Die modulare Bauweise ermöglicht die Anordnung der Schränke als unabhängige Funktionseinheiten. Der GCK bietet hervorragende thermische Stabilität, hohe Sicherheitsstandards sowie eine einfache Installation und Wartung. Ob für Energiezentren in großen Industrieparks oder Umspannwerke in Hochhäusern – der GCK ist die optimale Lösung für eine stabile Stromversorgung.

2. Technische Parameter (anpassbar)

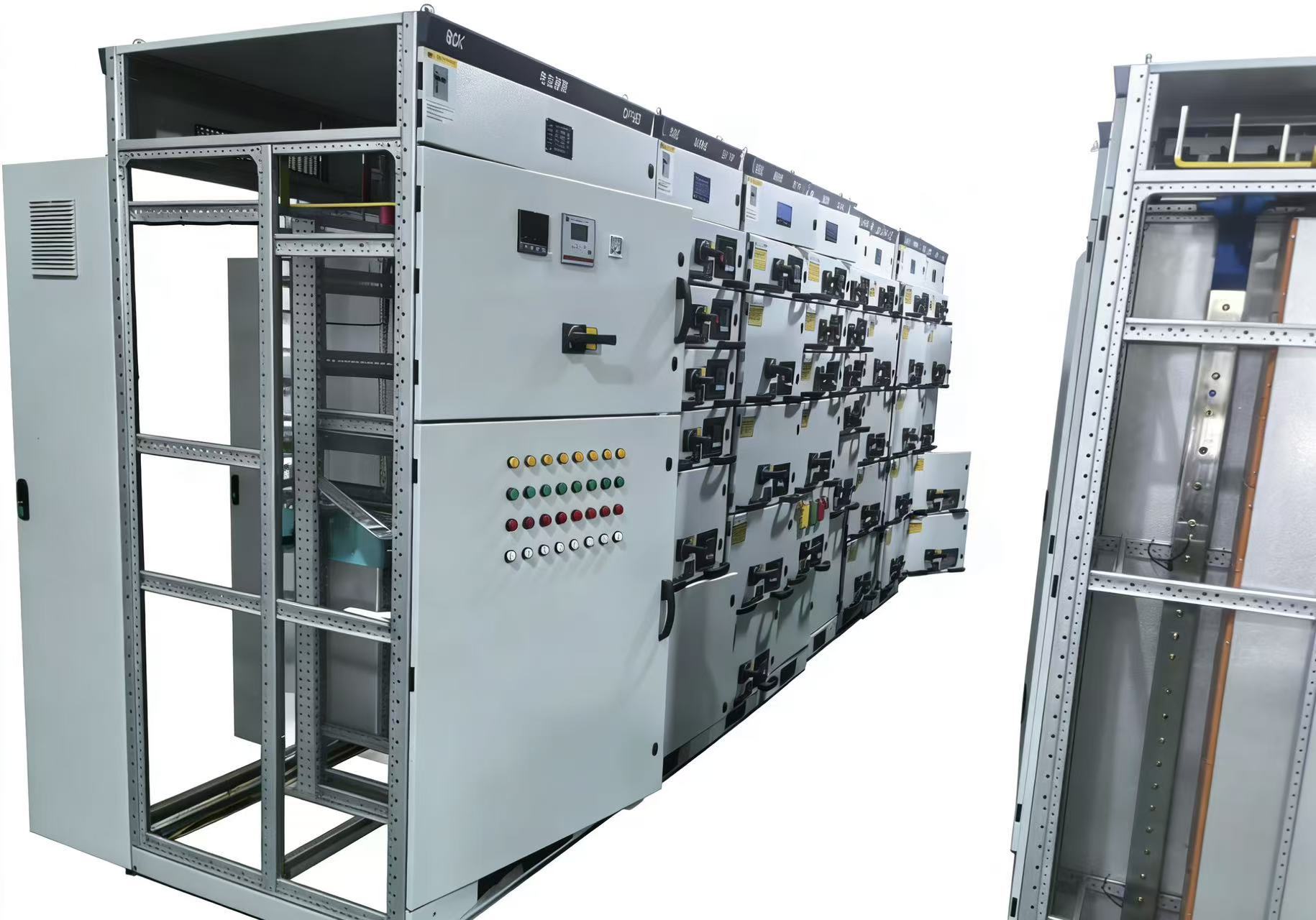

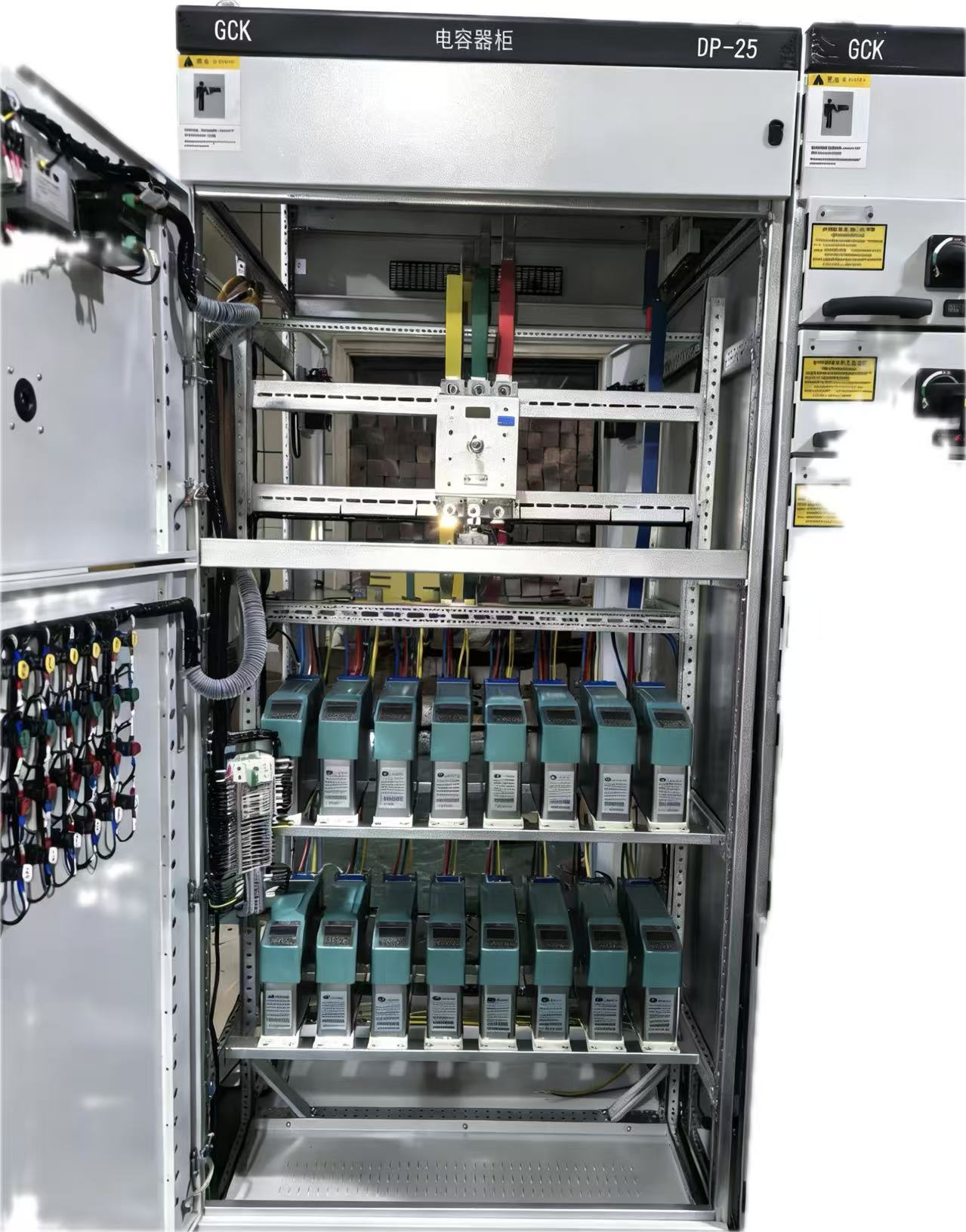

1. Elektrische Leistungsmerkmale ◦ Bemessungsbetriebsspannung: AC 380 V/660 V ◦ Bemessungsbetriebsstrom: bis zu 4000 A ◦ Bemessungskurzzeitstrom: 50 kA/1 s ◦ Bemessungsspitzenstrom: 105 kA 2. Abmessungen ◦ Gehäuserahmen: 8MF kaltgeformter Stahl, modulare Montage ◦ Standardhöhe: 2200 mm ◦ Gängige Breiten: 600 mm, 800 mm, 1000 mm ◦ Tiefe: 800 mm–1000 mm (kundenspezifisch) 3. Schutz und Umgebung ◦ Schutzart: Gehäuse IP30, Rückwand aufrüstbar auf IP40 ◦ Zulässige Umgebungstemperatur: -10 °C bis +40 °C ◦ Relative Luftfeuchtigkeit: ≤ 95 % (nicht kondensierend) III. Hauptmerkmale: 1. Universelles modulares Design: Der Schrank verfügt über einen standardisierten Stahlrahmen mit 20-mm-Modulbohrungen, die eine flexible Kombination von Funktionseinheiten ermöglichen. Die Schubladeneinheiten sind in verschiedenen Größen von 0,5 bis 2,5 Einheiten erhältlich und gewährleisten so eine einfache Installation und schnelle Anpassung an unterschiedliche Stromkreisanforderungen und Erweiterungspläne. 2. Sicherheitsabteil verhindert Ausbreitung: Das System verfügt über eine unabhängige Drei-Raum-Isolationsstruktur mit Funktionsräumen, Sammelschienenräumen und Kabelräumen. Diese Konstruktion verhindert effektiv, dass Ausfälle einzelner Stromkreise das gesamte System beeinträchtigen, und erhöht so die Betriebssicherheit erheblich. Gleichzeitig wird die zonenbasierte Fehlersuche und Wartung erleichtert. 3. Thermische Stabilität und robuste Leistung: Der Schrank zeichnet sich durch hohe strukturelle Festigkeit aus, wobei die Haupt- und Abzweigsammelschienen sicher verbunden sind. Er bietet ausgezeichnete thermische Stabilität und dynamische Leistung und ist in der Lage, Kurzschlussstromspitzen effektiv zu widerstehen. Dies macht ihn ideal für den Langzeitbetrieb in industriellen Umgebungen, die eine hohe Belastbarkeit und Stabilität erfordern. 4. Wartung ohne Stromausfall, effizient und problemlos: Der Hauptvorteil liegt in seiner herausnehmbaren Struktur. Die defekte Einheit kann zur Wartung oder zum Austausch ohne umfangreiche Stromausfälle isoliert werden, wodurch Ausfallzeiten deutlich reduziert werden. Dadurch eignet es sich besonders für Anwendungen, die eine hohe Versorgungssicherheit erfordern. 5. Hervorragende Wärmeableitung und längere Lebensdauer: Das Gehäuse ist mit speziellen Lüftungsschlitzen an Ober- und Unterseite ausgestattet, die einen effizienten natürlichen Luftkanal bilden. Dieser reduziert die interne Betriebstemperatur und verlängert die Lebensdauer der elektrischen Komponenten. IV. Anwendungsbereiche: • Industrie: Energie- und Kontrollzentren für automatisierte Produktionslinien in verschiedenen Fabrikhallen, der Metallurgie, der Petrochemie und der Leichtindustrie. • Öffentliche Gebäude: Stromverteilungssysteme für kritische Infrastrukturen wie Hochhäuser, Gewerbekomplexe, Krankenhäuser, Flughäfen und Hochgeschwindigkeitsbahnhöfe. • Energieversorgung: Niederspannungsverteilung und -management für Kraftwerke, Umspannwerke und Verteilerstationen. • Rechenzentrum: Großflächige Rechenzentren mit hohen Anforderungen an die Versorgungssicherheit, die als zentrale Stromverteilungseinheit fungieren.
