Produktdetails zum automatischen 10-kV-Netzspannungsregler

I. Produkteinführung

Der automatische 10-kV-Netzspannungsregler ist ein intelligentes, im Außenbereich einsetzbares Spannungsregelungssystem, das speziell zur Lösung zentraler Probleme von 10-kV-Verteilungsnetzen entwickelt wurde. Dazu gehören die Stromversorgung über große Entfernungen, starke Lastschwankungen, niedrige Klemmenspannungen und unzureichende Spannungsqualität. Als Schlüsselkomponente für die Modernisierung von Verteilungsnetzen findet er breite Anwendung in ländlichen Netzen, Bergregionen, Industriegebieten, Stadtrandgebieten, abgelegenen Gebieten und anderen Regionen mit instabiler Spannung. Er trägt maßgeblich zur Sicherstellung der Stromversorgungssicherheit, zur Verbesserung des Nutzererlebnisses und zur Reduzierung von Netzverlusten bei.

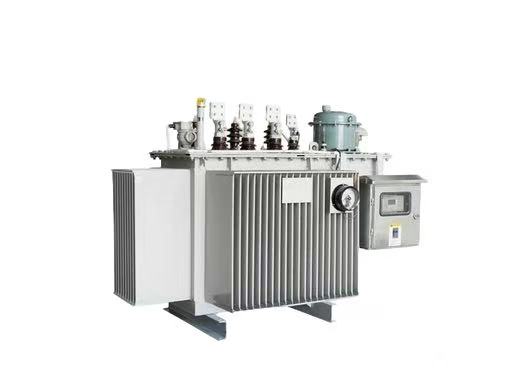

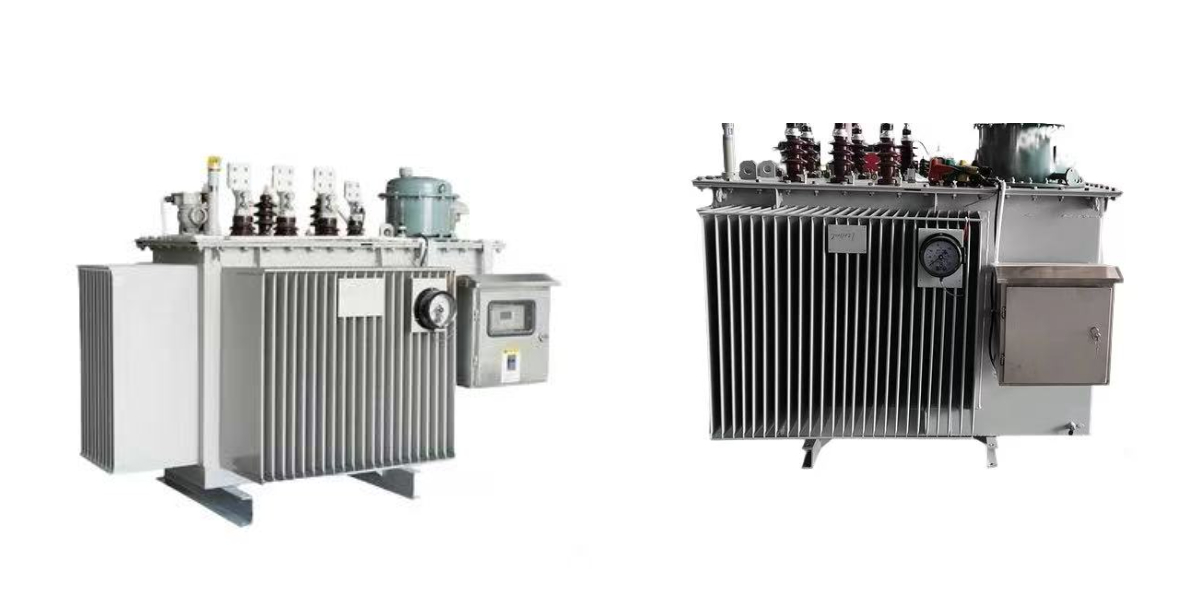

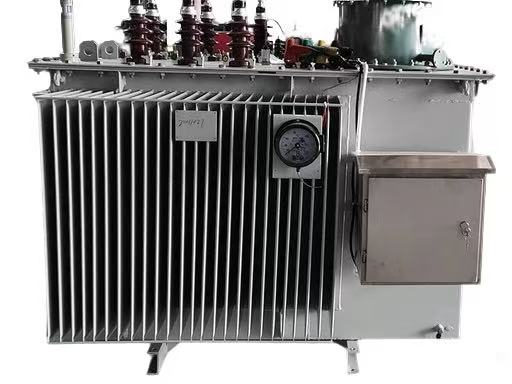

Das Gerät ist in integrierter Bauweise gefertigt und besteht im Wesentlichen aus einem Regeltransformator, einem Vakuum-Laststufenschalter, einem intelligenten Mess- und Regelregler, einem elektrischen Antrieb, einem umfassenden Schutzsystem, einem wetterfesten Außengehäuse und den zugehörigen Verdrahtungskomponenten. Es ist sofort einsatzbereit und benötigt keine zusätzliche Ausrüstung. Das Gerät zeichnet sich durch kurze Bauzeiten und hohe Anpassungsfähigkeit aus.

Das Funktionsprinzip ist folgendes: Der intelligente Regler erfasst in Echtzeit wichtige Parameter wie Eingangsspannung, Ausgangsspannung, Laststrom und Leistungsfaktor. Mithilfe des integrierten intelligenten Algorithmus sendet er automatisch Spannungsregelungsbefehle zur Ansteuerung des Laststufenschalters. Spannungsanhebung und -absenkung erfolgen präzise und unterbrechungsfrei, sodass die Netzspannung stets innerhalb der nationalen Toleranzgrenzen (10 kV ± 10 %) stabil bleibt. Dadurch werden Probleme wie Unterspannung in Spitzenzeiten, Überspannung in Schwachlastzeiten und häufige Spannungsschwankungen zuverlässig gelöst.

Das Gerät ist speziell für raue Außenumgebungen optimiert und verfügt über eine vollständig abgedichtete und hochfeste Konstruktion. Es kann sowohl an Masten als auch am Boden im Außenbereich ohne separaten Verteilerraum installiert werden, was Platz und Baukosten erheblich reduziert. Es zeichnet sich durch vollautomatischen Betrieb, unbemannten Betrieb, einfache Wartung und eine lange Lebensdauer aus.

Es entspricht vollständig den Normen GB/T 1094.1-2013, GB/T 1094.2-2013 und relevanten Standards der Energiewirtschaft. Es lässt sich ohne umfangreiche Umstrukturierungsmaßnahmen direkt an bestehende 10-kV-Verteilungsleitungen anschließen und zeichnet sich durch hohe Kompatibilität aus. Im Vergleich zu herkömmlichen Spannungsreglern bietet es deutliche Vorteile hinsichtlich Regelgenauigkeit, Ansprechgeschwindigkeit, Schutzleistung sowie Betriebs- und Wartungskosten und stellt somit die wirtschaftlichste, direkteste und effizienteste Lösung für die Spannungsstabilität bei der Modernisierung von Verteilungsnetzen dar.

II. Spezifikationen (anpassbar)

III. Hauptmerkmale

1. Intelligente und präzise Regelung, stabile Spannung

• Ausgestattet mit einem leistungsstarken intelligenten Controller und einem hochpräzisen Abtastmodul zur Echtzeit-Erfassung von Spannung, Stromstärke, Leistungsfaktor und Frequenz.

• Ein eingebauter intelligenter Algorithmus erkennt automatisch Last- und Spannungsschwankungen und gewährleistet so „keine Unterspannung bei Spitzenwerten, keine Überspannung bei niedrigen Werten“.

• Unterstützt benutzerdefinierte Spannungsschwellenwerte, Parameterspeicher und Fehlerspeicherfunktionen.

2. Unterbrechungsfreie Regelung unter Last, keine Auswirkungen auf die Nutzer

• Verwendet einen Vakuum-Laststufenschalter, keine Stromunterbrechung, kein Flackern, keine Spannungsspitzen während der Regelung.

• Vakuumlichtbogenlöschung, zuverlässiger Betrieb, lange mechanische Lebensdauer (≥100.000 Schaltvorgänge).

• Mehrstufige Feinregelung gewährleistet eine gleichmäßige und stabile Spannung.

3. Großer Regelbereich für lange Leitungen und schwache Stromnetze

• Der Regelbereich kann flexibel von ±5% bis ±15% eingestellt werden.

• Bringt die unterdurchschnittliche Klemmenspannung effektiv wieder in den zulässigen Bereich und löst so das Problem des Spannungsabfalls über große Entfernungen.

• Hohe Anpassungsfähigkeit an leichte Lasten, schwere Lasten und plötzliche Laständerungen.

4. Hochsicheres Außendesign für raue Umgebungen

• Vollständig versiegeltes Gehäuse mit Schutzart bis IP54–IP65, regensicher, staubdicht, feuchtigkeits- und salznebelgeschützt.

• Breiter Betriebstemperaturbereich: -40℃～+70℃, windfest, erdbebensicher, blitzfest.

• Optimierte Wärmeableitung und Antikondensationskonstruktion für einen langfristig stabilen Betrieb.

5. Vollständiger Schutz, hohe Sicherheit und Zuverlässigkeit

• Vollständige elektrische und mechanische Schutzmechanismen decken alle gängigen Fehler ab.

• Automatische Fehlererkennung, Alarmierung, Verriegelung und Auslösung zur Verhinderung einer Unfallausweitung.

• Fehlbedienungsschutz und Blitzschutz verbessern die Sicherheit beim Betrieb im Freien.

6. Vollautomatisch und unbemannt, niedrige Betriebs- und Wartungskosten

• Vollautomatischer Betrieb ohne Vor-Ort-Besatzung.

• Einfacher Aufbau und bequeme Wartung; Routineinspektionen können von gewöhnlichen Elektrikern durchgeführt werden.

• Optionale Fernüberwachung per Computer oder mobiler App zur Fernverwaltung.

7. Energieeinsparung und hohe wirtschaftliche Vorteile

• Reduziert die Leitungsverluste bei 10 kV nach der Spannungsstabilisierung um 5 % bis 15 %.

• Verbessert die Transformator- und Leitungsauslastung und vermeidet unnötige Kapazitätserweiterungen.

• Verringert Geräteschäden und Produktionsausfälle durch instabile Spannung.

8. Flexible Installation, kurze Bauzeit, geringe Investitionskosten

• Integrierte, vormontierte Struktur – direkt aus der Verpackung installationsbereit.

• Unterstützt die Montage an Masten und am Boden, ein spezieller Raum ist nicht erforderlich.

• Geringer Investitionsaufwand, schnelle Wirkung; die Investition kann in 1–2 Jahren amortisiert werden.

9. Hohe Kompatibilität mit verschiedenen Verteilungsnetzen

• Direkter Anschluss an bestehende 10-kV-Leitungen ohne größere Umbaumaßnahmen.

• Kapazität, Regelbereich und Installation können individuell angepasst werden.

• Unterstützt Parallelbetrieb und schrittweise Erweiterung bei steigender Last.

IV. Anwendungsszenarien

1. Ländliche Stromnetze und Modernisierung ländlicher Netze

Großer Versorgungsradius, verteilte Lasten, erhebliche Unterspannung an den Klemmen. Geeignet für die Stromversorgung ländlicher Wohnhäuser und die Bewässerung landwirtschaftlicher Betriebe.

2. Bergige und hügelige Gebiete mit Fernleitungen

Komplexes Gelände, hoher Spannungsabfall, schwieriger Betrieb und Wartung. Der Regler ist für raue Umgebungsbedingungen geeignet und ermöglicht einen unbeaufsichtigten Betrieb.

3. Industrieparks & Industrie- & Bergbauunternehmen

Hohe Leistungsdichte, häufige Spannungsschwankungen, leichte Unterspannung in Spitzenzeiten. Gewährleistet den stabilen Betrieb der Produktionsanlagen.

4. Stadt-Land-Randgebiete und alte Wohngebiete

Alternde Leitungen, rasanter Lastanstieg, deutliche Spannungsspitzen- und -taldifferenzen. Verbessert das Stromerlebnis im Wohnbereich.

5. Neue Energieversorgung für 10-kV-Leitungen

Photovoltaik- und Windkraftanlagen mit häufigen Spannungsschwankungen. Stabilisiert die Spannung und unterstützt einen reibungslosen Netzanschluss.

6. Bergbau, Zucht, Bewässerung – Speziallinien

Raue Umgebungsbedingungen, große Lastschwankungen, hohe Anforderungen an die Spannungsstabilität. Gewährleistet den reibungslosen Betrieb von Pumpen, Ventilatoren und Bergbauausrüstung.

7. Abgelegene Gebiete und Grenzregionen

Lange Leitungen, verteilte Lasten, schwierige Wartung. Hochsicheres, langlebiges und wartungsfreies Design.

8. Andere Szenarien mit instabiler Spannung

Schienenverkehr, Häfen, Kläranlagen, Schulen, Krankenhäuser und andere Orte, die eine hohe Stromqualität erfordern.
