1. Produkteinführung

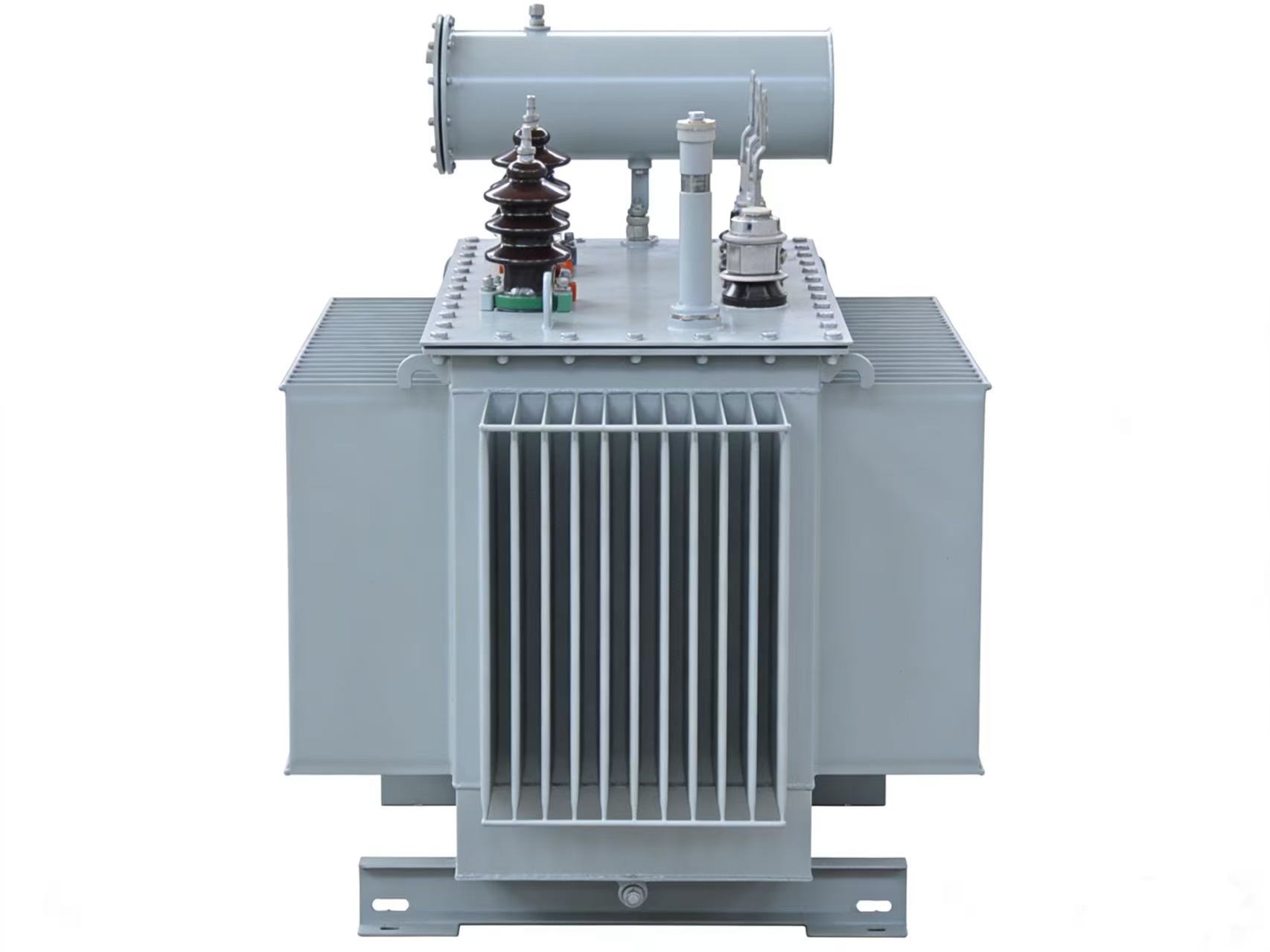

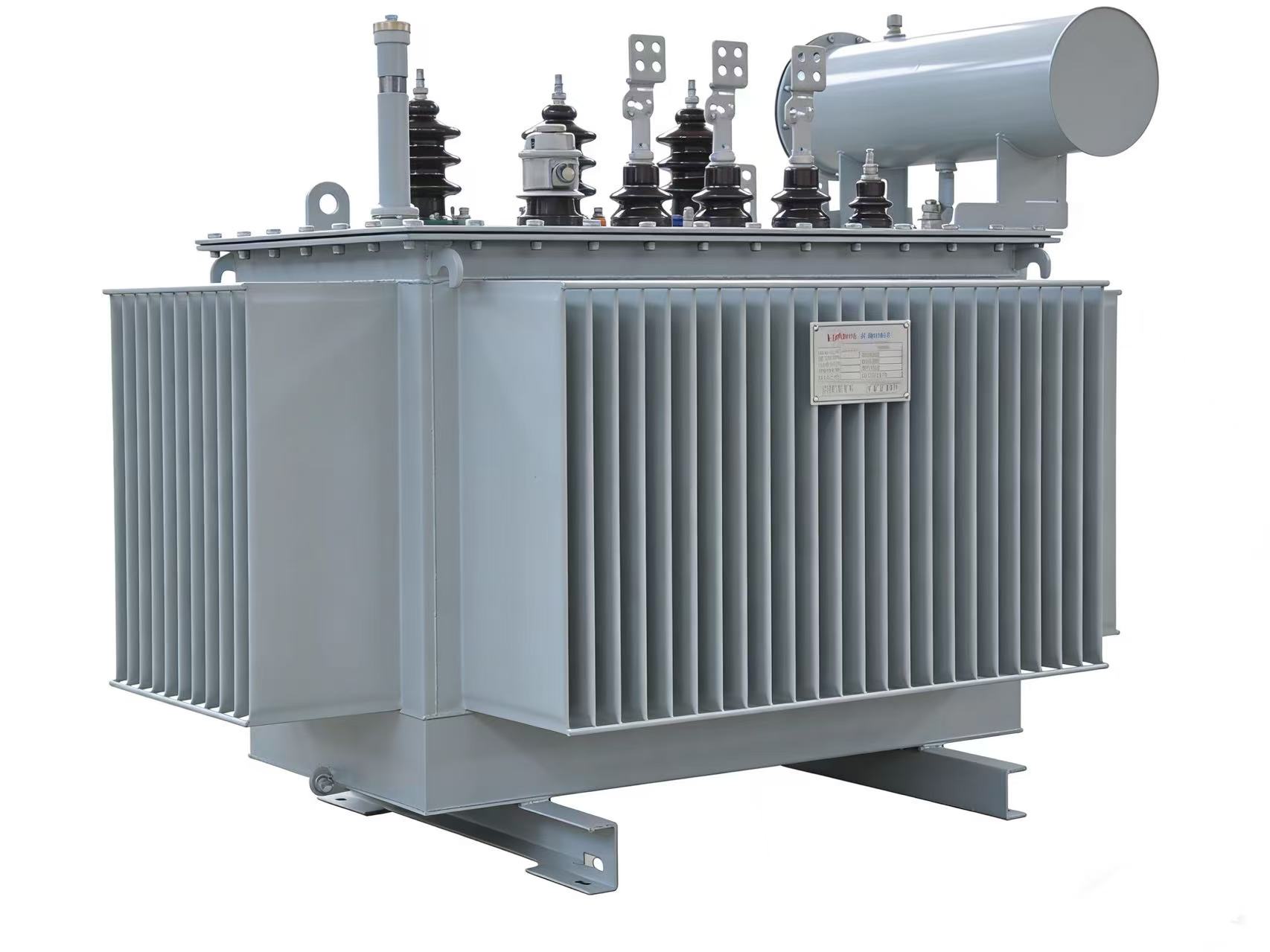

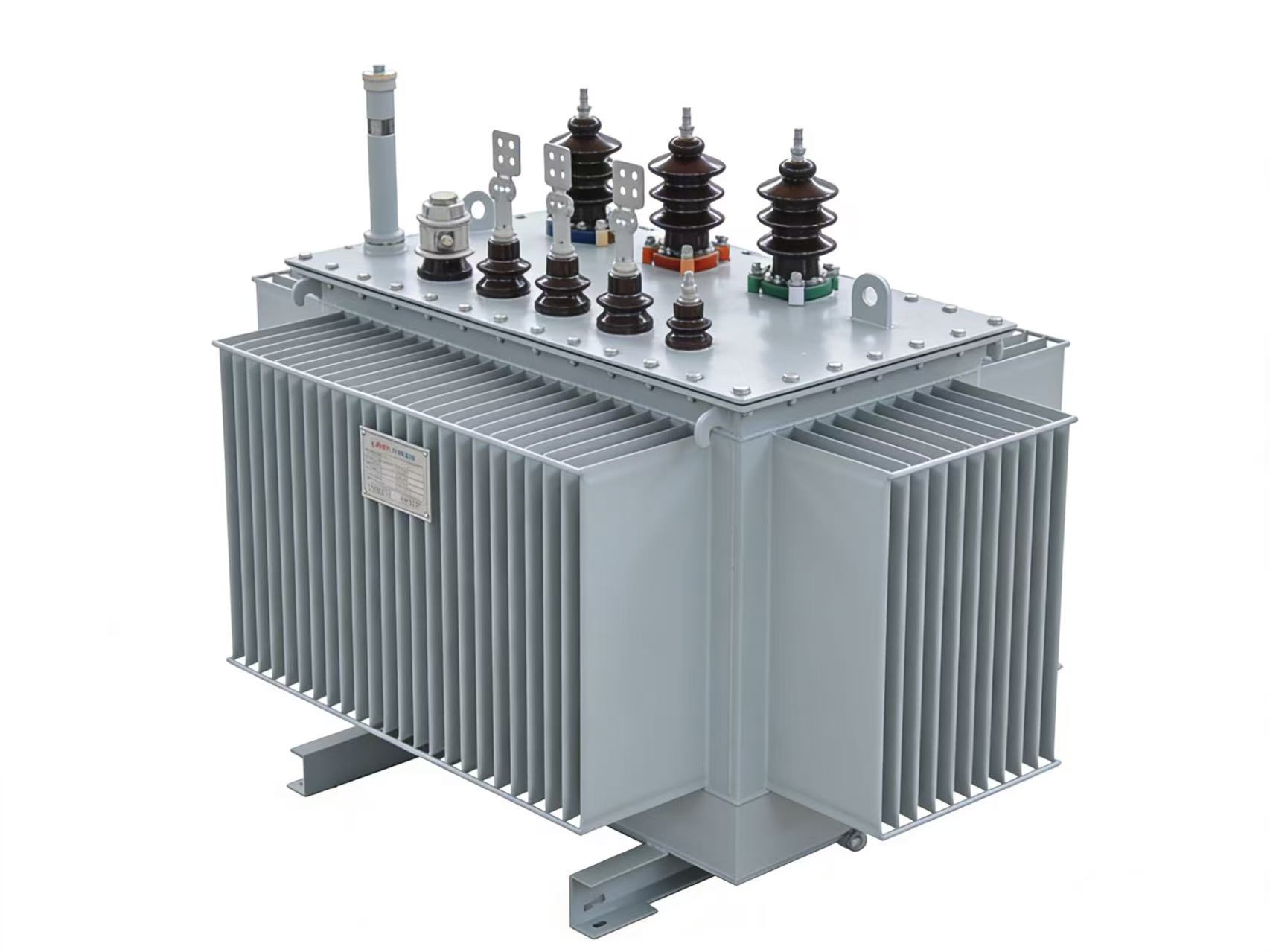

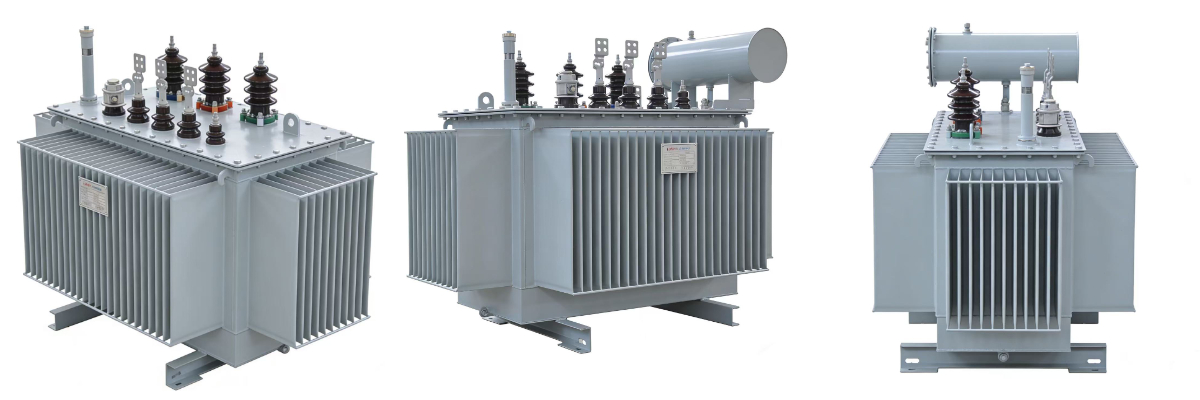

Der 35-kV-Öltransformator der Serie S10 stellt ein energieeffizientes Ersatzprodukt dar. Im Vergleich zur herkömmlichen Serie S9 weist er deutlich reduzierte Leerlauf- und Lastverluste auf. Das Produkt zeichnet sich durch hochwertige, kaltgewalzte, orientierte Siliziumstahl-Kernbleche, hochleitfähige, sauerstofffreie Kupferwicklungen und eine vollständig gekapselte Konstruktion aus, was eine ausgereifte Gesamttechnologie und einen stabilen Betrieb gewährleistet.

Dieses Modell ist für 35-kV-Verteilungsnetze auf allen Spannungsebenen ausgelegt und ermöglicht eine stabile Leistungsumwandlung zwischen 35 kV und 10 kV/0,4 kV. Dank geringer Verluste, niedrigem Geräuschpegel, hoher Zuverlässigkeit und langer Lebensdauer eignet es sich ideal für die Modernisierung von Stromnetzen im städtischen und ländlichen Raum, die Stromversorgung von Industrie- und Bergbaubetrieben sowie für großflächige Infrastruktur-Stromversorgungssysteme.

2. Technische Spezifikationen (anpassbar)

• Nennspannung: Hochspannung 35 kV (±5 % Abgriff), Niederspannung 10 kV/0,4 kV • Nennfrequenz: 50 Hz • Anschlussgruppe: Dyn11 • Kühlung: ONAN (Ölkühlung) • Nennleistung: 30 kVA bis 6300 kVA • Impedanzspannung: 4 % oder 6,3 % (abhängig von der Leistung) • Isolationsklasse: Klasse A • Geräuschpegel: ≤ 65 dB (leistungsabhängig) • Betriebsumgebung: -30 °C bis +40 °C, geeignet für Umgebungen mit hoher Luftfeuchtigkeit und Staub • Schutzstruktur: Vollständig abgedichteter Wellöltank

3. Hauptmerkmale

1. Geringere Verluste für deutliche Energieeinsparungen: Die S10-Serie weist im Vergleich zur S9-Serie ca. 10–20 % niedrigere Leerlaufverluste auf und bietet ein optimiertes Lastverlustverhalten. Dies gewährleistet erhebliche langfristige Energieeinsparungen und senkt effektiv die Stromkosten der Nutzer.

Stabiler Betrieb mit hoher Kurzschlussfestigkeit: Der Kern besteht aus hochwertigen Siliziumstahlblechen und wird durch optimierte Laminierverfahren hergestellt. Dies führt zu einer robusten Spulenstruktur mit hoher mechanischer Festigkeit. Sie widersteht Netzüberspannungen und Lastschwankungen und gewährleistet so eine hohe Betriebssicherheit.

Durch den niedrigeren Geräuschpegel und die umweltfreundliche Optimierung des Magnetkreisdesigns wird im Vergleich zu herkömmlichen Modellen ein reduziertes Betriebsgeräusch erzielt, wodurch sich das Gerät für geräuschempfindliche Umgebungen wie Wohngebiete, Schulen und Krankenhäuser eignet.

Die vollständig abgedichtete und wartungsfreie Konstruktion mit einer vollständig abgedichteten, gewellten Öltankstruktur verhindert wirksam die Oxidation des Öls und die Aufnahme von Feuchtigkeit. Dadurch entfällt die Notwendigkeit, den Tankkern zu heben oder das Öl auszutauschen, während gleichzeitig extrem niedrige langfristige Wartungskosten gewährleistet werden.

Lange Lebensdauer und hohe Zuverlässigkeit: Hochwertige Isoliermaterialien in Kombination mit präzisen Fertigungsprozessen ermöglichen es den Geräten, eine Lebensdauer von mehr als 20 Jahren bei niedrigen Ausfallraten zu erreichen, wodurch sie sich für Szenarien mit langfristiger kontinuierlicher Stromversorgung eignen.

Einfache Installation und hohe Anpassungsfähigkeit dank kompakter Größe und moderatem Gewicht, geeignet für verschiedene Installationsumgebungen wie Freiluftplattformen, Verteilerräume und Kastenstationen. Ausgezeichnete Witterungsbeständigkeit und Eignung für anspruchsvolle Außenbetriebsbedingungen.

4. Anwendungsszenarien

• Neubau und Sanierung von städtisch-ländlichen Stromnetzen sind anwendbar auf 35-kV-Netze auf Kreisebene und die Modernisierung von Gemeindenetzen und gewährleisten eine zuverlässige Mittel- bis Hochspannungsumwandlung.

• Industrie- und Bergbauunternehmen sowie Industrieparks beziehen ihre primäre Stromversorgung und -verteilung von diesen Anlagen, die sich durch hohe Stabilität auszeichnen und in der Lage sind, den kontinuierlichen Strombedarf auch unter hoher Last zu decken.

• Großflächige Infrastrukturen werden zur Unterstützung der Stromversorgung in Autobahnraststätten, Bahnhöfen, Wasserwirtschaftszentren, Universitätsstädten und Kulturtourismusprojekten eingesetzt.

• Für Gewerbe- und öffentliche Gebäude eignen sich große Einkaufszentren, Bürogebäude, Krankenhäuser, Hotels und andere Standorte mit hohen Anforderungen an die Zuverlässigkeit der Stromversorgung.

• Ländliche Stromnetze und abgelegene Gebiete nutzen diese Technologie aufgrund ihrer hohen Kosteneffizienz und einfachen Wartungseigenschaften häufig für den Netzbau und die Stromversorgung in ländlichen und isolierten Regionen.
