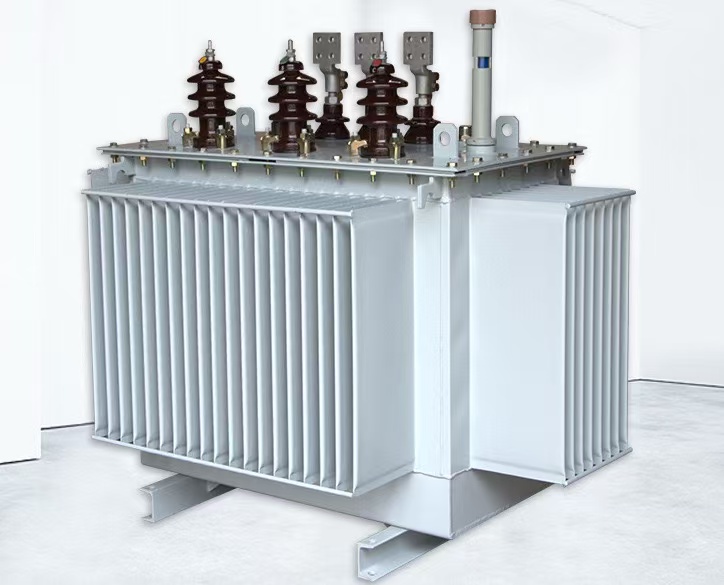

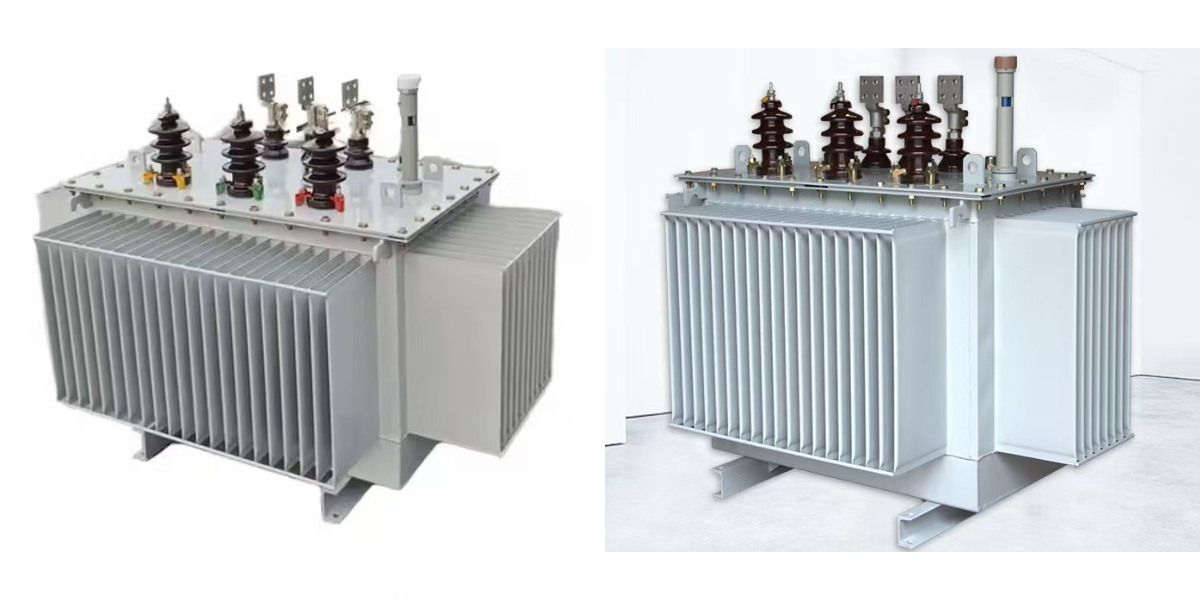

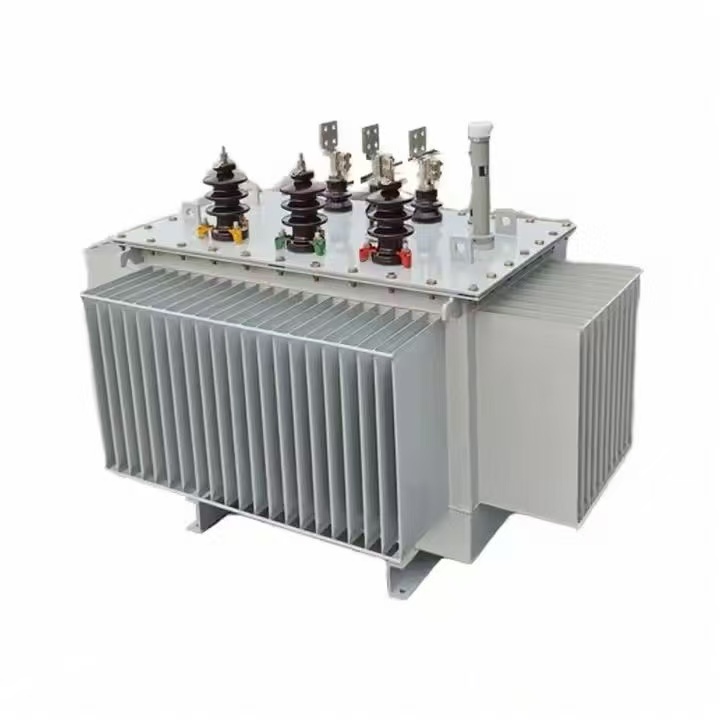

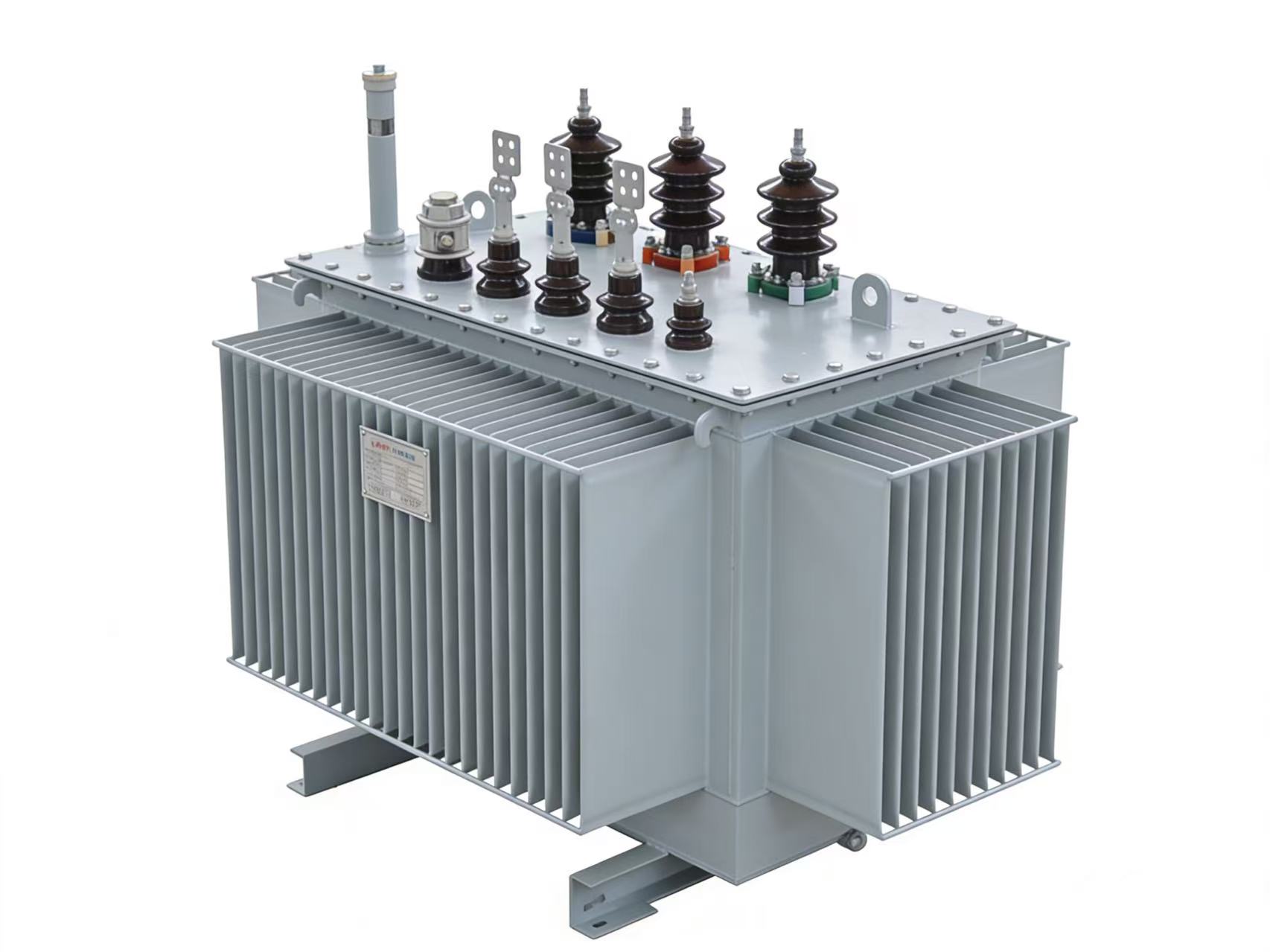

Masttransformator

1. Produkteinführung

Die ölgekühlten 35-kV-Leistungstransformatoren der Serie S11 zählen zu den führenden energieeffizienten Transformatoren für 35-kV-Spannungen. Dank hochpermeabilitätsorientierter Siliziumstahlbleche, vollständig abgedichteter Konstruktion und bewährter Fertigungsprozesse weisen diese Transformatoren im Vergleich zu den Serien S9 und S10 geringere Verluste, einen niedrigeren Geräuschpegel und eine verbesserte Betriebsstabilität auf. Sie sind primär für 35-kV-Übertragungs- und -Verteilungssysteme konzipiert und übernehmen Spannungswandlung und Energieverteilung bei gleichzeitig hoher Energieeffizienz, Zuverlässigkeit, wartungsfreiem Betrieb und langer Lebensdauer. Weit verbreitet in Stromnetzen, Industrie- und Bergbauanwendungen, Infrastrukturprojekten und im Bereich der erneuerbaren Energien, stellen sie derzeit die gängigste Energiesparlösung in 35-kV-Verteilungssystemen dar.

2. Technische Spezifikationen (anpassbar)

• Nennspannung: 35 kV ± 2 × 2,5 % / 10 kV / 0,4 kV • Nennfrequenz: 50 Hz • Anschlussgruppe: YNd11, Dyn11 • Kühlung: ONAN-Ölbadkühlung • Leistungsbereich: 50 kVA bis 31.500 kVA • Impedanzspannung: 6,5 %–8 % (pro Leistung) • Isolationsklasse: Klasse A • Schutzstruktur: Vollständig abgedichteter Wellöltank mit Plattenkühler • Betriebsumgebung: -30 °C bis +40 °C

3. Hauptmerkmale

1. Energieeffizientes Design mit niedrigen Betriebskosten: Deutlich reduzierte Leerlaufverluste im Vergleich zu S10-Modellen sorgen für hervorragende Energieeffizienz. Der langfristige Betrieb gewährleistet Energieeinsparungen und eine schnelle Amortisation und erfüllt alle nationalen Energiesparstandards.

Geräuscharmer Betrieb: Der Eisenkern verfügt über ein optimiertes Magnetkreisdesign und eine mehrstufige Verbindungstechnik, was zu minimalen Vibrationen und einem niedrigen Geräuschpegel führt und ihn somit für ruhige Umgebungen wie Wohngebiete, Schulen und Krankenhäuser geeignet macht.

Vollständig abgedichtete, wartungsfreie Konstruktion mit ölfreiem Lager: Die vollständig abgedichtete Bauweise verhindert den Kontakt des Isolieröls mit der Luft und reduziert so Oxidation und Feuchtigkeitsaufnahme. Dadurch entfällt die Kernaufhängung und der Wartungsaufwand, was zu geringeren Betriebs- und Wartungskosten führt.

Hohe Kurzschlussfestigkeit, hohe mechanische Festigkeit der Wicklungen sowie eine zuverlässige Isolationsstruktur ermöglichen das Widerstehen von Netzüberspannungen, Lastschwankungen und Kurzschlussbeanspruchungen und gewährleisten somit einen sicheren und stabilen Betrieb.

Hohe Zuverlässigkeit und lange Lebensdauer dank durchdachter Wärmeableitung, Korrosions- und Witterungsbeständigkeit, robuster Gesamtkonstruktion und einer Lebensdauer von über 20 Jahren.

Hochgradig anpassungsfähig und einfach zu installieren, geeignet für Innen- und Außenanwendungen sowie für Umspannwerke und Kraftwerke, betriebsfähig in verschiedenen Umgebungen, einschließlich Höhenlagen, feuchten Bedingungen, staubigen Umgebungen und Küstenregionen.

4. Anwendungsszenarien

• Neubau, Modernisierung und energetische Sanierung von 35-kV-Stromnetzen in Stadt und Land • Stromversorgung für Großfabriken, Bergwerke, Hüttenwerke, Chemieanlagen und Industrieparks • Spannungserhöhungssysteme für Windkraftanlagen, Photovoltaikanlagen und Energiespeicher • Stromversorgung für Krankenhäuser, Schulen, Gewerbekomplexe und Hochhäuser • Stromversorgung für Wasserbauprojekte, Eisenbahnen, Autobahnen und kommunale Infrastruktur • Haupttransformatoren in Umspannwerken, Containerumspannwerken und Freileitungsmastsystemen
