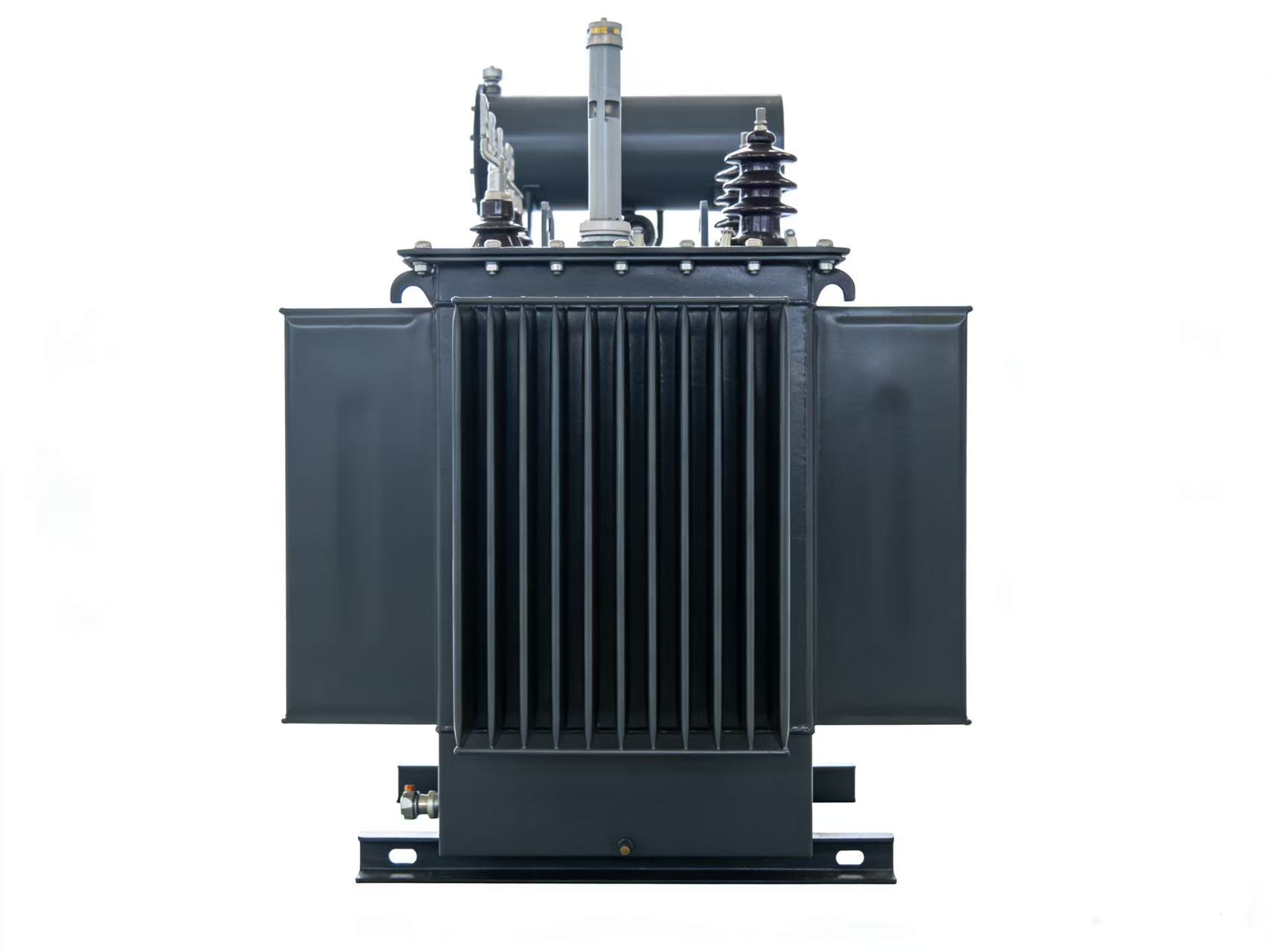

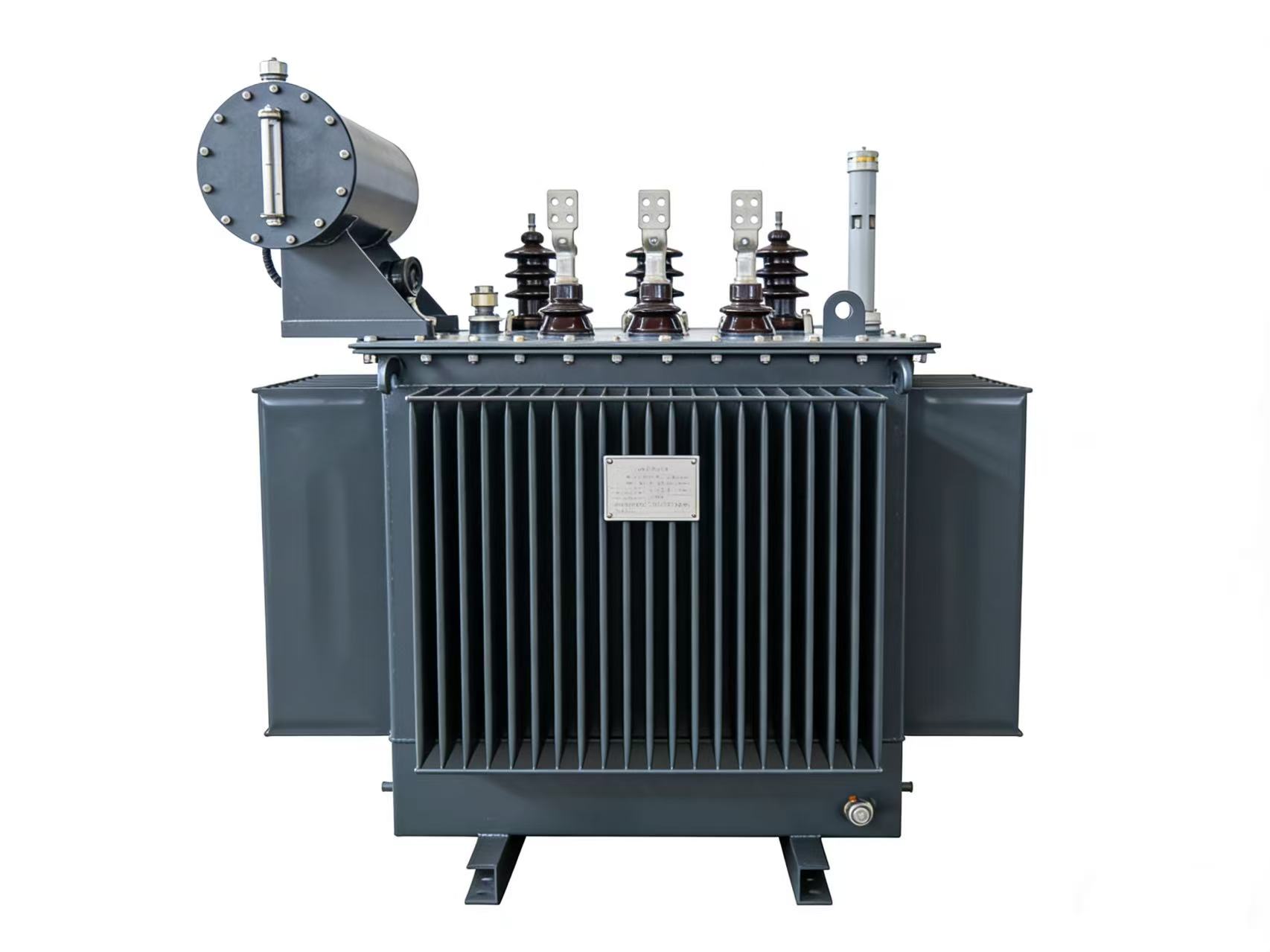

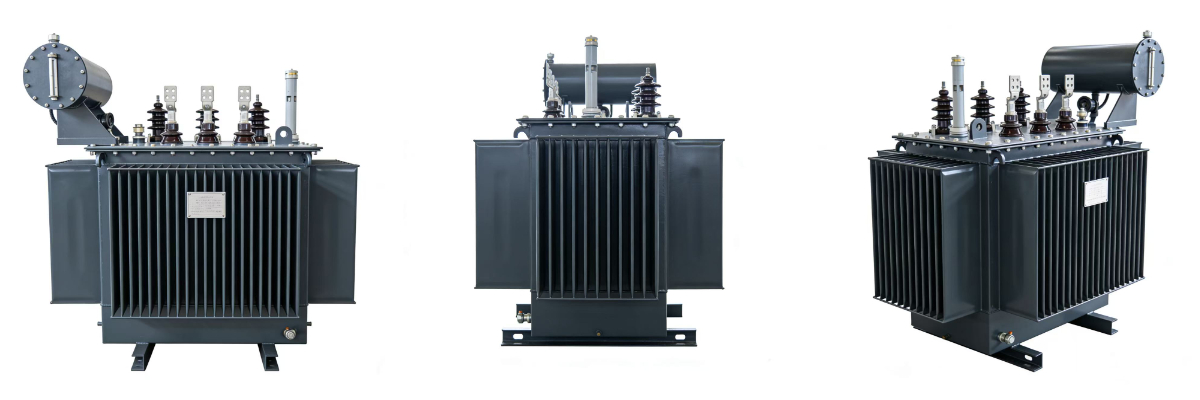

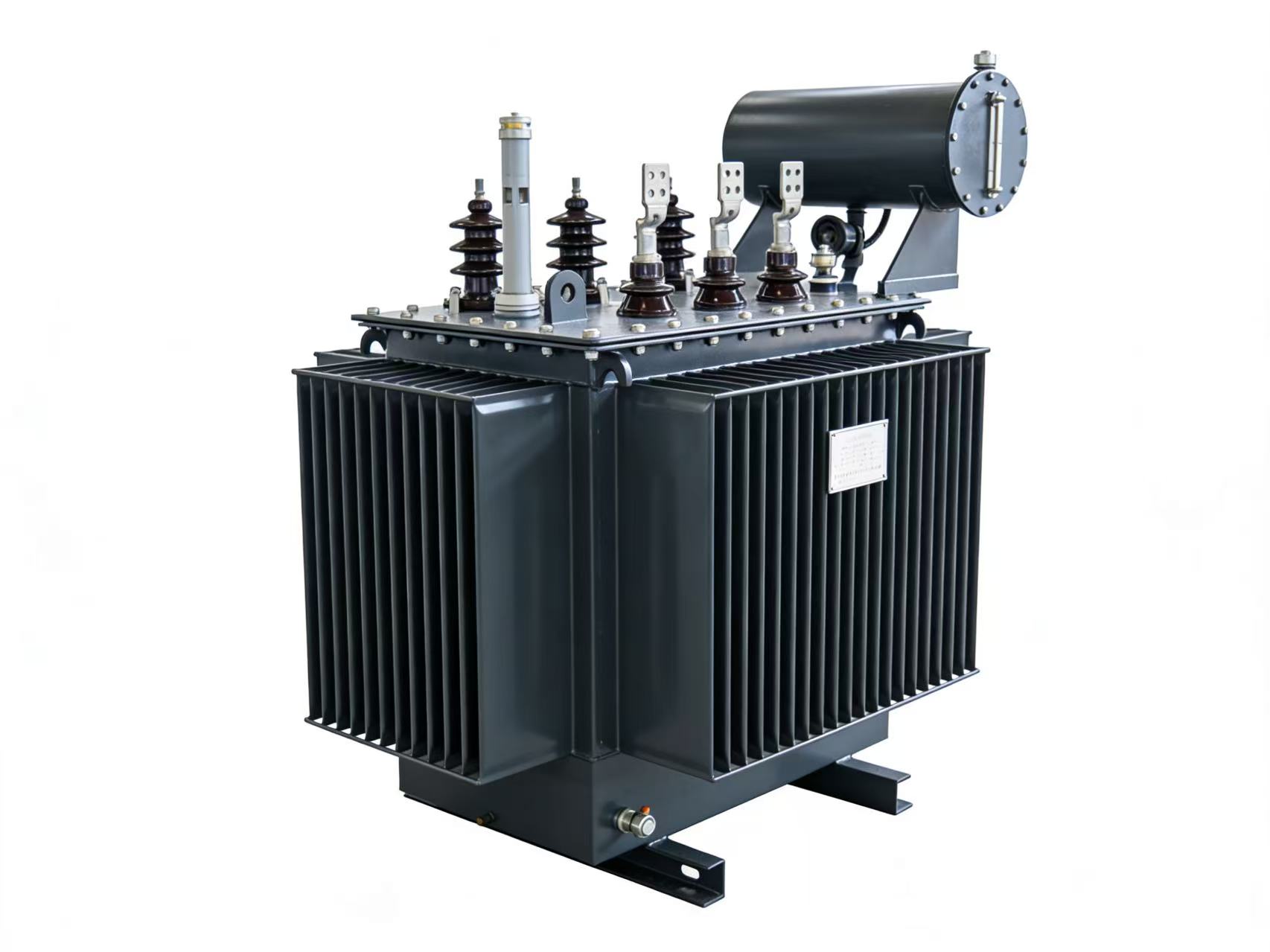

Hochspannungstransformator

1.Produkteinführung:

Der 35-kV-Öltransformator der Serie S9 ist ein klassisches Hochspannungsverteilungsgerät, das in China unter Anwendung traditioneller, hochwertiger Fertigungsverfahren entwickelt wurde. Mit erstklassigen kaltgewalzten, orientierten Siliziumstahlblechen, hochleitfähigen, sauerstofffreien Kupferleitern und fortschrittlichen Kernstrukturen bietet dieses Produkt herausragende Vorteile im 35-kV-Spannungsbereich, darunter ausgereifte Technologie, stabiler Betrieb und ein exzellentes Preis-Leistungs-Verhältnis.

Dieses Produkt ermöglicht die stabile Umwandlung und Verteilung elektrischer Energie im Spannungsbereich von 35 kV bis 10 kV/0,4 kV und findet breite Anwendung in regionalen Stromnetzen, Industrie- und Bergbauunternehmen sowie in großen Infrastrukturprojekten. Es dient als Standard-Verteilungsgerät, das Zuverlässigkeit und Wirtschaftlichkeit vereint.

2. Technische Spezifikationen (anpassbar)

Kernkennwerte • Nennspannung: Hochspannungsseite 35 kV (±5 % Stufeneinstellung), Niederspannungsseite 10 kV/0,4 kV (Drehstrom-Vierleitersystem) • Nennfrequenz: 50 Hz • Anschlussgruppe: Üblicherweise Dyn11 • Kühlmethode: ONAN (Ölkühlung) Verlust- und Leistungskennwerte • Leistungsbereich: 30 kVA bis 6300 kVA (gängige Spezifikationen: 50, 100, 200, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300 kVA) • Impedanzspannung: 4 % oder 6,3 % (einstellbar mit der Leistung) • Isolationsklasse: Klasse A • Geräuschpegel: ≤ 65 dB (schwankt geringfügig mit der Leistung) Kapazität) • Betriebstemperatur: Maximaler Öltemperaturanstieg ≤ 55 K, maximale Öltemperatur nicht über 95 °C Umweltschutz • Betriebsumgebung: -30 °C bis +40 °C, geeignet für hohe Luftfeuchtigkeit und staubige Außenbedingungen • Schutzstruktur: Vollständig abgedichteter Öltank oder Lagerschrank mit Korrosionsschutzbeschichtung

3. Hauptmerkmale

1. Ausgereifte Technologie und universelle Kompatibilität: Die S9-Serie wurde umfassend am Markt validiert und zeichnet sich durch standardisierte Fertigungsprozesse und hohe Komponentenkompatibilität aus. Dank extrem niedriger Ausfallraten stellt sie eine der risikoärmsten Geräteoptionen für den Bau und die Modernisierung von 35-kV-Stromnetzen dar und erfüllt vielfältige Anforderungen an die konventionelle Stromversorgung.

Stabile Leistung und zuverlässige Stoßfestigkeit: Der Eisenkern wird in einem mehrstufigen Laminierungsverfahren für eine gleichmäßige Magnetkreisverteilung hergestellt. Die Spule nutzt hochfeste Leiter in Kombination mit einer Längsölkanalstruktur, um eine hohe mechanische Festigkeit zu gewährleisten. Sie bietet eine ausgezeichnete Beständigkeit gegen Kurzschlüsse und bewältigt effektiv komplexe Betriebsbedingungen wie Netzspannungsschwankungen und Lastspitzen, wodurch ein langfristig stabiler Betrieb sichergestellt wird.

Mäßiger Energieverlust bei hoher Kosteneffizienz: Im Vergleich zu älteren, veralteten Modellen optimiert die S9-Serie die Auswahl des Siliziumstahlblechs und das Design des Magnetkreises, wodurch die Verluste im Leerlauf und unter Last in einem angemessenen Bereich bleiben. Bei gleichbleibender Kernleistung bietet sie wettbewerbsfähige Herstellungskosten und eignet sich daher besonders für den großflächigen Einsatz in Stromnetzen oder Projekte mit begrenztem Budget. So erzielt sie durch kosteneffiziente Lösungen eine hohe Kapitalrendite.

Vollständig abgedichtete Konstruktion für einfache Wartung: Der vollständig abgedichtete Wellrohr-Öltank bzw. der Öllagerschrank verhindert effektiv Oxidation, Feuchtigkeitsaufnahme und Auslaufen des Isolieröls. Die routinemäßige Wartung ist unkompliziert und erfordert lediglich die regelmäßige Kontrolle von Ölstand und -temperatur. Häufige Reparaturen durch Kernausbau sind nicht notwendig, wodurch die Betriebs- und Wartungskosten über den gesamten Lebenszyklus deutlich reduziert werden.

Hohe Anpassungsfähigkeit und ausgezeichnete Witterungsbeständigkeit: Der Kraftstofftank ist mit korrosionsbeständiger Farbe beschichtet und zeichnet sich durch eine robuste Gesamtkonstruktion aus, die selbst widrigen Witterungsbedingungen wie intensiver Sonneneinstrahlung, hoher Luftfeuchtigkeit und starken Temperaturschwankungen standhält. Er gewährleistet einen sicheren und stabilen Betrieb sowohl in Höhenlagen als auch in feuchten Küstenregionen.

4. Anwendungsszenarien

1. Anpassung des regionalen Stromnetzes: Diese Kernausrüstung ist für 35-kV-Stromnetze auf Kreisebene und Stromversorgungsleitungen auf Gemeindeebene ausgelegt und verbindet regionale Stromquellen mit Endverbrauchern, um eine zuverlässige und stabile regionale Stromversorgung zu gewährleisten.

Industrie- und Bergbauunternehmen sowie große Industrieparks stellen die primäre Stromversorgung für bedeutende Fabriken, Bergwerke, Hüttenwerke, Chemieparks und Industriestandorte sicher. Diese Infrastruktur ermöglicht die Inbetriebnahme und den langfristig stabilen Betrieb von Hochleistungsanlagen und bildet somit das Rückgrat des industriellen Strombedarfs.

Großflächige Infrastrukturen und öffentliche Gebäude, darunter Autobahnraststätten, Bahnhöfe, Wasserversorgungsanlagen, große Einkaufszentren und Universitätsstädte, werden mit unseren Hochspannungsumwandlungslösungen versorgt, die eine sichere und zuverlässige Stromversorgung gewährleisten.

Modernisierung ländlicher Stromnetze und Stromversorgung abgelegener Gebiete: Bei Projekten zur Modernisierung ländlicher Stromnetze und zur Stromversorgung abgelegener Gebiete haben sich diese Modelle aufgrund ihrer hohen Kosteneffizienz und Wartungsfreundlichkeit als bevorzugte Wahl erwiesen und verbessern effektiv die Qualität und Abdeckung der ländlichen Stromversorgung.
